STA 동시 열분석기

STA 동시 열분석기의 상세 사양

특징 ; 스위스 소재 연구소에서 설계 디자인한 제품 임에도 가격이 경제적 입니다.

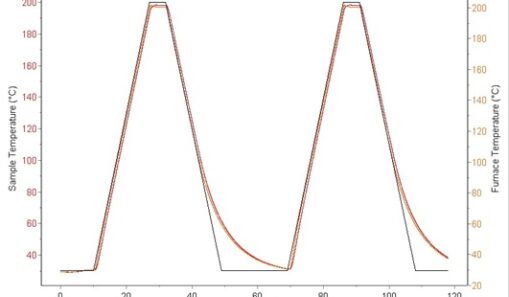

1. 고감도 센서 ;

Setline STA / STA+의 DSC 센서는 백금 합금(Platinum Alloy)으로 만들어졌으며 전체 온도 범위에서 높은 측정 감도를 보장하는 판 모양의 DSC Rod 막대 기술을 사용합니다.

2. STA의 전자저울 구조 ;

STA 열분석기의 전자저울 구조는 시료의 질량 변화를 정밀하게 측정하기 위해 토션 밴드(torsion band)에 연결된 빔 구조를 사용합니다. 이 기술은 오래 검증된 방식으로, 저울의 안정성과 견고함을 유지하면서도 미세한 질량 변화를 민감하게 포착할 수 있습니다. 따라서 신뢰할 수 있고 정확한 열분석 결과를 제공합니다

*토션 밴드(torsion band)*는 **비틀림을 이용한 얇은 금속 띠(밴드)**입니다. 얇은 금속 띠를 양쪽에서 고정해 놓으면, 그 위에 무게가 걸릴 때 밴드가 비틀리면서 토크(회전 힘)를 발생합니다. 이 회전량(비틀림 정도)을 정밀하게 측정하면, 매우 작은 질량 변화도 감지할 수 있습니다. 장점은 마찰이 거의 없고, 안정적이며, 장기간 사용해도 민감도가 유지된다는 점입니다. 쉽게 말해, *토션 밴드는 “비틀림으로 무게를 재는 스프링 역할을 하는 금속 띠”*라고 보시면 됩니다.

3. 도가니(Crucible, Fan) ;

최고 품질의 샘플 홀더인 알루미늄, 알루미나 및 백금 도가니(=팬, 각각 80, 90 및 100µl)를 시험 온도와 시료의 종류에 따라 선택 구매 가능 합니다.

4. 관성력이 낮게 설계된 전기로 ;

금속 저항기는 샘플을 설정점까지 빠르고 안정적으로 가열하고, 퍼니스(=전기로)는 설정된 가열 속도는 또는 온도에서 작동하도록 프로그래밍 할 수 있습니다. 열 관성이 매우 낮게 설계된 소형 전기로 내부에 Reference와 샘플 도가니의 고정밀 가열과 제어가 보장 됩니다.

5. 수냉식 냉각 장치 ;

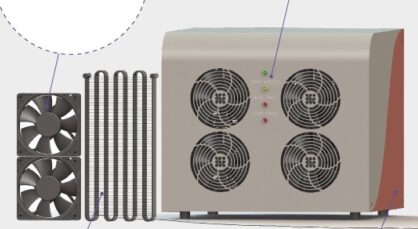

모델 FLEXI CHILLER 수냉식과 JULABO Chiller 타입 중 선택 가능하고 온도 제어와 전기로의 외부 온도를 안전한 한계 이내로 유지하는 데 사용됩니다. 영하의 냉각 시험용이 아니라, 주로 실내온도까지 빠르게 냉각하는 용도로 사용 합니다.

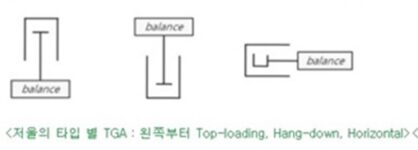

6. Top loading 방식 전자저울 ;

매우 정확한 측정과 샘플 로딩이 편리 합니다.

7. Compact design ;

열분석기가 작아서 효율적인 공간활용이 가능 합니다.

8. Cell 오염 시, DSC Rod의 쉬운 교체 ;

쉽게 교체 수리가 가능하기 때문에 유지보수비용이 저렴 합니다.

9. Auto-sampler (49 positions) ;

모델 SETLINE STA+ (Plus) 버전 선택으로 편리하게 대량의 샘플 측정이 가능 합니다.

10. 도가니(=팬) 선정 방법 ;

분석하고자 하는 샘플에 따라 도가니를 선택 합니다. 일반적으로:

–>알루미늄 도가니는 500°C까지 사용할 수 있다. 사용 가능한 샘플의 종류는 유기 물질, 고분자 물질, 플라스틱 석고 등 광물질의 탈수 연구 등에 사용된다. 도가니의 뚜껑을 압착하면 TG-DSC센서의 감도가 향상된다. 도가니는 재사용할 수 없다.

–>알루미나 도가니는 일반적으로 거의 모든 종류의 물질, 특히 금속에 사용된다.

–>플래티늄 백금 도가니는 보통 광물질 분석에 사용된다.

위 세가지 종류의 도가니(=팬) 모두 뚜껑이 있으며 알루미늄 팬만 크림핑(=crimping) 툴을 사용하여 약하게 압착하고, 알루미나 및 백금 소재 도가니(=팬)은 걸쳐놓는 형태 입니다.

TGA를 사용할 때는 도가니 종류와 상관없이 뚜껑을 닫으면 안됩니다.

DSC만 사용할 때는 뚜껑을 닫아도 되는데 OIT같은 산화 분석에서는 뚜껑을 열어서 시험 합니다. 특히 STA 기기에는 TGA에서 사용하는 알루미늄,알루미나,플래티늄 백금, 3가지 도가니(=팬)을 선택 가능하고 DSC에서 사용가능한 고압용 스테인레스나 인콜로이 도가니를 사용하지 못 할 경우, 샘플이 고압 증기압이 발생 할 경우에 대비하여, 닫지 않아야 합니다.

11. Software ;

Calisto(칼리스토)라는 유명 열분석기 소프트웨어 공급. Calisto(칼리스토) 운영 분석 소프트웨어에는, 옵션에 따라 고객이 요청한 100개 이상의 기능이 포함 되어 있으며, 열 분석 분야에서 가장 강력하고 유연하며 직관적인 데이터 처리 소프트웨어 입니다.

STA 동시 열분석기의 내부 구조

DSC 베이스로한 상위 특별 버전 –> 모델 칼벳 프로 DSC (=CALVET PRO DSC) ;

1. Joule(주울) 효과 캘리브레이션이 된 열측정 센서에, 고효율 고정밀 Calvet 3D sensor 장착 ; 95% 열효율 포착 기술 적용

->일반 열량 측정센의 측정된 열 =샘플에 의해 발생된 총 열의 30-50% + 열 교정의 70~30%. 교정 불확실성이 높으며, 신호의 큰 부분에서 충격이 있습니다.

->세타람사의 3D 센서로 측정된 열 = 샘플에 의해 발생된 전체 열의 90% + 열 교정의 <10%. 교정 불확실성이 낮으며, 신호의 작은 부분만 충격이 있습니다.

2. 온도 제어 ; 대기 ~ +830°C, -120 to 200 °C (with cooling accessory 옵션)

3. 압력 제어 범위 : 최대 제어 및 측정 =>400 BAR = 40 MPa = 5,800 PSI (제곱인치파운드)

4. 외부 분석기 연결 가능 ; Manometry, BET, Gas Analyzers, Humidity Controllers and Gas panels, 가스분석기(FTIR, MS, GC_MS)

5. 매우 편리한 상호 교환 도가니와 한개의 분석기에서 까다로운 시험이 가능 ; 고압력(500bar), 고진공 (10-4 mbar)의 연구와, 압력제어 측정, 충전층 반응기 실험 등 가능.

6.TGA 옵션으로 선택 구매시, DSC+TGA 동시측정 STA 기능 확보 가능(모델 CALVET PRO)

6. MIX CALORIMETER

7. DROP CALORIMETER

DSC의 상위 버전, 모델 칼벳프로, 한미산업 홈페이지–>

TGA 베이스로한 상위 특별 버전 –> 모델 템이스 (=THEMYS) ;

1. 고온 시험환경 제어 –> 상온 ~ + 1,150℃ OR +1,600℃ OR +2,400 ℃ 선택 사양

2. 편리한 플러그 앤 플레이(PLUG & PLAY) Rod 교체방식으로 다음과 같은 측정기능을 쉽게 추가 가능 합니다. –> TGA, STA, TG-DSC, TG-DTA, TMA, 3D high sensitivity/Cp measurements.

3. TGA에 외부 다음과 같은 가스 분석기들 연결하여 측정 샘플의 가스상태에서 정량 정성분석 가능 ;

-Coupling with Mass Spectrometers (MS)

-Coupling with FT-IR

-Coupling with combined gas chromatography and mass spectrometry (GC/MS)

4. 한대의 플랫폼에 DSC, TGA, DTA, TMA 등의 모듈 교체형 복합측정기 임에도 불구하고, 단독 전용기기와 같은 고정밀 측정이 가능하고, 3D 고해상도 센서 선택 가능 모델 입니다.

TGA의 상위 버전, 모델 템이스 (THEMYS)의 한미산업 홈페이지 –>

STA 실험 측정 분석 사례
