  • SETARAM사 THEMYS는 고도로 전문화된 모듈형 확장으로 TGA 전용시스템을 바탕으로 TG-DSC, TG-DTA, 3D DSC, TMA(열물성)까지 한 대에서 구현하는 만능 TGA 플랫폼입니다.
  • 상온부터 ~ 최대 1,600℃ or 1,750°C or 2,400 °C 가열제어 시스템 선택 가능
  • 최대 1,600°C 고효율 열포착률의 3차원 3D DSC(=Cp) 센서
  • 최대 2,400℃ 열용량 엔탈피 측정이가능한 3 Coupled DTA 센서
  • TMA 열물성 열기계 특성, 열팽창계수 측정 시스템 선택 가능.
  • 퍼지용 진공, 고진공, 고압 제어
  • 습도, 혼합가스,반응성,부식성,공격성 가스와 환경 조성 가능.
  • EGA(FTIR/MS/GC_MS) 연계까지 폭넓게 지원하여
  • 배터리, 금속/세라믹, 촉매 가스 반응(흡착 탈착 산화 환원), 고온 안정성 평가를 정밀하게 수행 합니다.


만능 TGA | 열중량분석기

만능 TGA | 열중량분석기

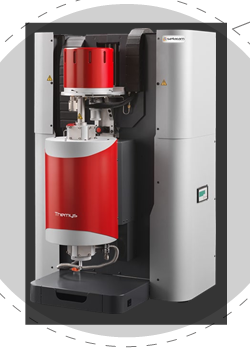

모델 템이스(=THEMYS)

모델 템이스 TGA (=THEMYS) 열중량 분석기의 동영상 소개 입니다. KEP Technologies 그룹, 스위스 세타람 사 한국대리점은 한미산업 입니다.

연구설계 스위스 소재 –>웹사이트

제조 프랑스, 제네바 남서쪽 1.5시간 거리

최종출하 프랑스 리옹

모델명     템이스

연관된 시험기 리스트

DSC, 시차주사열량 측정기
DSC 시차주사열량계 | 스위스제 모델 SETLINE DSC 특징 사양 측정보고서
MICRO DSC, DSC 상위버전, 모델 CALVET PRO
DSC 상위버전 ; 초미세 MICRO DSC
TGA 열중량 분석기-스위스 세타람사 모델 세트라인 TGA의 외형 이미지
TGA 열중량분석기 | 스위스제 모델 SETLINE TGA 특징 사양 측정보고서
만능 TGA | 열중량분석기
TGA 상위버전 ; 모듈형 TGA 열분석기
STA 동시 열분석기-시차열량 + 열중량 동시분석기
STA 동시 열분석기

왜 ‘만능 TGA’ 인가

초정밀하고 가혹한 환경에 대한 내구성을 가진 모델 템이스는 한대의 플랫폼에서 상상 이상의 다양한 측정분석 기능을 연구자에게 공급 합니다.

  • 세타람의 모델 템이스(Themys) 열 분석기는 최대 2400°C까지의 산화, 열 안정성, 반응 또는 상전이를 연구하도록 설계된 Setaram의 벤치마크 고온 플랫폼입니다.
  • 모듈식 설계와 다양한 분위기 환경 덕분에 금속, 세라믹, 복합재 및 고에너지 재료 분석에 이상적입니다.
  • 초고온 세라믹의 열 안정성 검증, 고성능 합금의 산화 평가, 방위 시스템용 경량 복합재 연구 등 어떤 분야에서든 THEMYS는 필요한 정밀성을 제공합니다
  1. 모듈형 확장성: TGA 본체에 TG-DSC/TG-DTA/3D DSC/TMA(열물성 측정) 모듈을 선택 장착. 연구 주제에 따라 기능을 추가/교체.
  2. 폭넓은 온도영역: 구성에 따라 상온~1,600 °C / 1,750 °C / 2,400 °C 선택 운용.
  3. 정확한 환경제어: 저진공, 고진공(최대 10⁻⁴ mbar 옵션), 혼합 가스 주입·전환, 습도 제어, 고압(최대 150 bar 모델 THEMYS HP)
  4. EGA 연동: FTIR/MS/GC와 호환되어 질량 변화와 발생 가스 성분을 동시 해석.



만능 TGA, 모델 THEMYS 주요 사양 요약

  1. 측정 방식: (모듈 교체식) TGA 전용 / TG-DSC / TG-DTA / 3D DSC 전용 센서 / TMA
  2. 온도 범위: 구성 선택에 따라, 상온~1,600/1,750/2,400 °C (퍼니스 교체 불필요)
  3. 가스·진공: 1차/강제 1차 진공, 선택 사양의 2차 고진공(10⁻⁴ mbar), 혼합 가스 주입·전환·습도 제어.
  4. 습도 제어 및, 부식성 반응성 가스 주입 가능.
  5. Tri-Coupled DTA: 최대 2,400 ℃ 까지 DSC와 유사한 측정 효과
  6. 분석 확장 기능: EGA(FTIR/MS/GC),
  7. 3D DSC 센서(+Cp rod) : 최대 1,600℃
  8. 흡착 탈착 촉매 산화 환원 실험



TGA 상위 버전 – 템이스(THEMYS)의 Family – 모델 7가지

모델 템이스(THEMYS)는 DSC, TGA, STA의 상위버전으로 선택 모듈별로 다양한 측정분석 장치가 있습니다. 고압장치, 2,000℃씨 장치, 2,400℃ 장치,외부 FTIR,MS, GCMS 등 분석기 연결호환 가능


템이스 (THEMYS) – 기술기반 – 9가지 측정 구성 옵션

열분석기, THEMYS-모델-템이즈-버전별-옵션에-따라-추가-측정요소들 이미지


템이스 FAMILY 모델들 라인업

1. THEMYS FLASH (초고속 가열/냉각, 다중 시료 동시 실험 용)

최대 5개 캐비티에서 동시 실험, IR 복사 가열로로 빠른 열 사이클 열폭주/플래시 소결 등 응용.


2. THEMYS HP (고압 환경 조성 최대 150 bar)

수소 저장체, MOF/COF, 촉매·공정 모사, 배터리 가스 반응 등 압력 의존 거동 연구에 최적. 듀얼 배압 제어로 저·고압 영역 정밀 제어.


3. THEMYS LV (대용량/대형 시료)

4.5–18.1 mL, Φ20×H80 mm, 최대 100 g 시료. 불균질 자원, 폐기물, 코팅 부품 등 ‘실물 크기’ 평가. 흑연 가열로 2,000 °C.


4. THEMYS (만능 TGA)

상온~1,600/1,750/2,400 °C, TGA/TG-DSC/TG-DTA/TMA 선택, 고진공·가스·습도·EGA 연계.


5. THEMYS ONE / ONE+ (경제적이면서 고급 기능)

상온~1,150 °C 또는 1,600 °C, TGA/STA/DTA-DSC, 3D DSC+Cp rod 옵션, (ONE+) 자동 샘플러 32포지션.


6. THEMYS DUO (장시간 등온 안정성 연구 최적화, μg 단위 추적)

동일 사양의 이중 퍼니스 에서 기준 빈시료와 샘플 시료를 각각 넣고 실시간 빈시료(blank)에서 측정되는 온도 상승 시 발생하는 기체 밀도 변화로 인한 질량 변화를 샘플 시료와 질량 변화 비교 계산/행다운 대칭빔 밸런스로 drift·부력 효과를 최소화, 장시간 μg 단위 추적.


7. 모델 THEMYS H2 (수소 산소 위험 가스 전용 실험용)

  • 수소(H₂) 분위기에서의 재료 특성 분석을 위해 설계된 고온 열분석 플랫폼으로, 최대 1 750 °C까지 단일 퍼니스에서 운용 가능 합니다.
  • 수소와 산소 감지 프로브 및 독립 제어 시스템을 내장하여 가스 혼합에 따른 폭발 위험을 방지하며, 안전성과 신뢰성을 확보합니다.
  • 외부 질량분석기(MS)와의 연계도 가능해 수소 저장소재·금속환원·흡착/탈착 연구에 최적화되어 있습니다.


DSC 열량계, 일반 버전, 상세 사양 보기

상위 버전 초미세 3D DSC , 상세 사양 보기



만능 TGA – 옵션 & 확장

  • EGA 연동: FTIR/MS/GC 연결로 정량·정성 동시 분석.


  • 환경 제어: 습윤/부식성/반응성/산화·환원 분위기, 고진공.


  • 열용량 측정: 3D DSC 센서(+Cp rod) 옵션으로 Cp 정밀 측정.



FAQ

질문 1> TGA 기능 외에 정밀한 DSC 측정도 필요한데 일반적으로 TGA+DSC 복합기는 DSC 측정이 좋지 않다고 하던데요 ?


조언 1> 열전대 센서가 시료를 360° 둘러싼 초정밀 CALVET 3D DSC(=3차원 고효율 DSC)센서와 유사한 기술을 템이스 패밀리 라인의 TGA에 적용 하였습니다. Cp(=3D DSC)센서를 사용 하여, 열용량 비열 상전이 등의 측정 정밀도가 일반 DSC 전용기와 같거나 더 정밀 하고, 일반 DSC가 열변화 신호를 포착하기 어려운 샘플도 측정 가능성이 높습니다. 시료 열반응으로 고압이 필요한 도가니의 경우, DSC 전용기나 TGA 중에서 모델 THEMYS HP가 필요 합니다.


질문 2.>TGA에 가스분석기인 FTIR, MS, GC 분석기를 어떤 제조사 분석기라도 모델 THEMYS TGA에 연결 호환이 가능 한가요 ?


조언 2> TGA에서 나오는 가스 배출구와 가스분석기(FTIR/MS/GC_MS)로 들어가는 가스 유입부에 각각 200~300℃ Heating Line만 확보 하면 됩니다. 보유하신 가스 분석기 업체에서 TGA에서 배출 되어 나오는 고열 가스를 응축되지 않도록 가스분석기 쪽에 가열 가스라인이 확보가 되어 있는지 확인해야 합니다.




모델 템이스 (THEMYS) – 상세 설명 과 구조

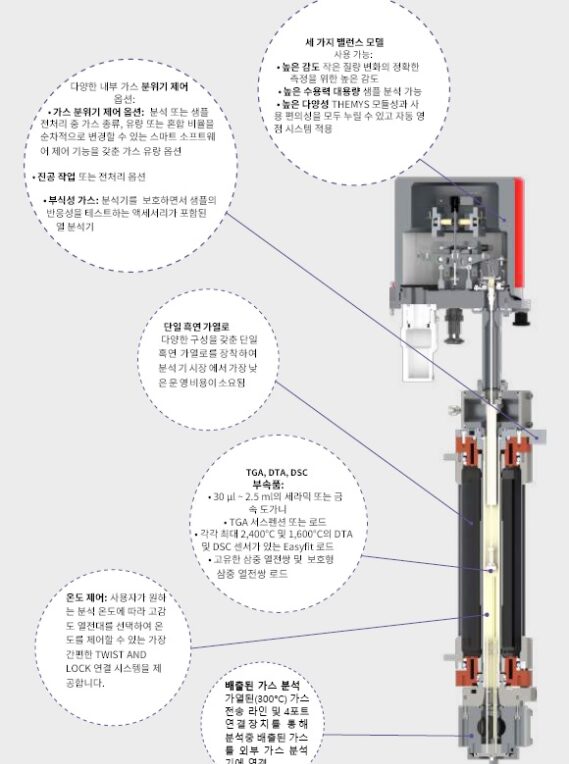

만능 TGA_모델 THEMYS_내부 구조 단면도

모델 템이스 – TGA 에 적용 도가니 종류/모양/크기 ;

THEMYS_TGA_Crucibles and etc

만능 TGA, 모델 템이스 (THEMYS) 특장점 상세 소개 ;

  1. 상온 ~ 최대 1,600°C or 최대 1,750°C or 최대 2,400℃의 고온까지 제어 측정이 가능, 선택 사양.
  2. 한개의 퍼니스로 교체 변경 필요 없이 최대 2,400℃ 까지 사용 가능한 쉽고 편리한 고온 시스템 ; 타사의 TGA는 1,600도씨 퍼니스와 2,400도씨 퍼니스를 교체변경하는 불편함이 있습니다. 모델 THEMYS 플랫폼은 하나의 고온 흑연 퍼니스(graphite furnace)를 기본으로 하고, 퍼니스를 갈아 끼우지 않고도 다양한 실험 조건을 커버하는 컨셉입니다. 내부 보호 튜브(알루미나/실리카 등)는 *분위기(부식성/습식 등)*에 따라 교체합니다. 예를 들어 부식성 가스(100%) 조건에서는 표준 퍼니스 튜브를 실리카 튜브로 교체 (습식 조건은 최대 약 1750 °C까지), 고산화/습식 분위기에서는 적합한 보호 튜브 확인 필요. 모델 THEMYS는 2400 °C( TGA/DTA/TMA ) / 1600 °C( DSC/TG-DSC ) 모듈 운용 지원. “같은 퍼니스”를 쓰되 내부 보호 튜브(및 센서/로드)를 상황에 맞게 쉽고 편리하게 교체하는 방식. 2400 °C급은 통상 불활성/진공 조건에서 운용.(습식·부식성 운용은 1750 °C급 한계).
  3. 플라스틱, 고분자, 금속, 세라믹, 수소 등 다양한 소재 측정 가능.
  4. 열분해,조성 성분분석, 산화 환원 촉매 흡착 탈착 시험.
  5. Vertical Hang-Down – Symmetrical Beam Balance (수직형 행다운 타입 – 대칭빔 전자저울) 타입의 중량분석기로, 장시간의 고온에서 시험을 하여도 최고 수준의 열 안정성과 검출 한계를 제공하고, TGA Drift 부력 효과를 최소화 할 수 있습니다. Buoyancy Effect Drift(=열 대류에 의한 부력 효과 발생으로 측정신호의 오차가 발생)
  6. 중량 측정 범위(고용량 시스템, 선택) ; +/- 300 mg 또는 +/- 3,000 mg, 100 g 적재 용량
  7. 중량 측정 범위(고민감 시스템, 선택) ; +/- 5 mg 또는 +/- 50 mg, 35 g 적재 용량
  8. 중량 측정 범위(고다용도성 시스템, 선택) : +/200 mg 또는 +/-2,000 mg, 35g 적재 용량, Auto Tare 기능
  9. 최대 샘플 측정 중량 : 6 gram = 6,000 mg ( 이론적 수치로 약간 낮을 수 있습니다. High Capacity 옵션 선택, 카타로그 보시면은 고정밀, 고다양성, 고용량의 3가지 버전 선택 가능 합니다.)
  10. TGA baseline drift (temperature scanning) : TGA는 시료의 무게 변화를 측정하지만, 실제 시료 무게가 변하지 않아도 온도 변화에 따라 측정값이 조금 움직일 수 있습니다. 이를 **기준선 드리프트(Baseline drift)**라고 합니다.
  11. 최대 도가니 부피 : 2500 ㎕ ( Micro liter, Suspensions 혹은 TGA rod에 사용 가능 )
  12. 모듈의 교체만으로 쉽고 다양하게 TGA, STA(DTA, TG-DTA, DSC, TG-DSC), TMA 를 한대의 플랫폼에서 교체하여 사용 가능. TMA 상세사이트 링크
  13. Water Cooling System 냉각 시스템 선택시, 측정시간 단축
  14. 진공 시스템 ; primary level vacuum => max 1mbar, forced primary vacuum => max 5 x 10-2 mbar, Secondary vacuum => max 10-4 mbar
  15. Tri-Coupled DTA : 최대 1,700℃, 최대 2,400℃ 측정용 센서. 일반적인 DSC 측정 기능과 유사한 열량 측정 기능으로 고온 측정이 가능 합니다.
  16. 3차원 3D DSC 고해상도 고정밀 센서 추가 가능 ; 최대 1,600℃ 측정용센서, 고정밀 DSC 전용기기와 같은 0.4µW의 고감도를 가지고 있어, 정확한 DSC 측정이 가능 합니다. 일반 DSC 측정정밀도가 대략 2.5µW 정도로, 모델 템이즈 3차원 3D DSC센서는 일반 DSC 고온센서보다 약 6배 우수 합니다.
  17. 등온 온도 제어 가능 ; 장시간의 열적 안정성 제어 시스템인 ISOTHERMAL Temperature Control 가능.
  18. DSC의 경우, 표준 도가니 중 샘플 최대 380㎕(TGA 전용의 경우 2,800㎕) 측정이 가능하여 일반 열분석기와 비교하여 약 10배가 큰 부피의 샘플을 측정이 가능 합니다. 그리고, 비중이 작거나 부피가 큰 샘플 측정시 편하게 사용 가능 합니다. .
  19. 부식성 가스, 반응가스 OR 흡탈착 시험분야에 최강 ; 별도의 시료 용기를 사용하지 않고 직접 시료를 밸런스에 매다는 방식으로 로딩하여 시료(=샘플)를 직접 반응가스에 노출 시킬 수 있습니다. 서스펜션을 사용하여 가스/샘플의 상호작용이 개선되어 측정 샘플이 가스 환경에 최대한 노출될 수 있습니다
  20. 대기 환경 제어(Atmosphere control) ; 고진공, 습도, 반응가스, 부식 가스, 환경 제어기능 선택가능
  21. 습윤 가스 제어 장치 ( FLEXI WET HUMIDITY GAS GENERATOR ): 수증기 + Carrier Gas 주입환경 (Flexi Wet 수증기 생성기 + 수증기 주입장치)
  22. 수증기 100%, Carrier gas 주입 없이 (A Steam Generator ) : 수증기 100% 실험은 모델 THEMYS 수정형이 있습니다. Humidity는 ‘기체 속 수분의 정도(습도)’이고, Water steam은 ‘기체 상태의 물인 수증기’입니다
  23. 다양한 가스주입 장치 (Gas Flow) ; 아래 테이블에 퍼지용 가스주입용 등 총 4종류의 혼합 가스 주입 시스템에 대한 수치와 설명 있습니다.
  24. 소프트웨어 ; Calisto(칼리스토)라는 유명 열분석기 전문 소프트웨어 공급. 칼리스토 운영 분석 소프트웨어에는 옵션에 따라, 고객이 요청한 100개 이상의 기능이 있고, 열분석 분야에서 가장 강력하고 유연하며 직관적인 소프트웨어와 데이터 처리 분석 시스템 입니다.
  25. 외부에 다음과 같은 가스 분석기들을 연결하여 측정 샘플의 가스를 이송시켜 정량 정성 분석을 가능하게 합니다 ; Mass Spectrometers (MS) with TGA 혹은 STA, FT-IR with TGA 혹은 STA, GC_MS with TGA 혹은 STA




만능 TGA – 모델 템이스 + 가스분석기 GC_MS 연결 이미지

만능 TGA_모델 THEMYS + THERMO FISHER GC_MS 와 연결 이미지

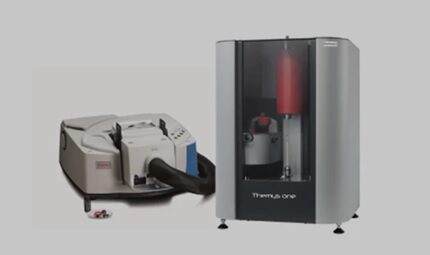

만능 TGA – 모델 템이스 원 + 가스분석기 FTIR 연결 이미지

만능 TGA_모델 THEMYS ONE + THERMO FISHER FTIR 의 이미지

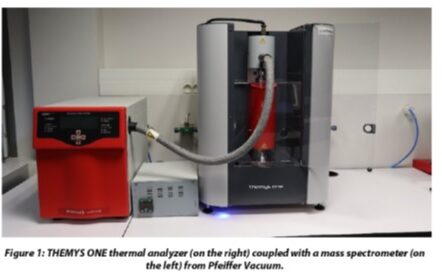

만능 TGA – 모델 템이스 원 + 가스분석기 MS 연결 이미지

만능 TGA_모델_THEMYS ONE + PFEIFFER VACUUM MASS SPECTROMETER 연결 이미지
