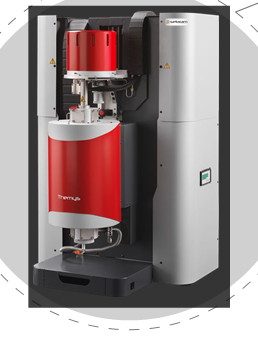

TMA 열팽창계수 측정기

  • 모델 템이스 TMA 열팽창계수 측정기(=열물성 열기계 분석기)는 2,400 ℃ 까지 시험환경 조성이 가능한 고온 소재 분석용 입니다.
  • 고도로 모듈화된 디자인으로, TGA DSC, DTA, 가스분석(FTIR/MS/GC_MS) 등 다양한 측정 기능과 장치를 선택교체 가능 합니다.


TMA 열팽창계수 측정기(=열물성 열기계 분석기) 란 ?

  1. TMA 열팽창계수 측정기(=열물성 열기계 분석기)는 금속,복합재료 등의 온도 변화에 따른 길이를 측정하는 분석기로, 딜라토미터라고 불리는 열팽창계수 측정기와 유사 하나, 더 다양한 측정분석을 할 수 있습니다.
  2. 딜라토미터는 하중이 거의 0에서 측정되고,
  3. TMA는 일정하게 하중이 적용되는 상태에서 측정 합니다.
  4. 측정요소로는 열팽창계수 (CTE) /연화점 온도 (Softening temperature=변형이 실제로 관찰되는 온도로 눈에 띄게 부드러워지는 온도)/유리전이(Tg=Glass Transition=분자 운동이 증가하며 딱딱 → 고무 상태로 변하는 온도)
  5. 추가 측정요소로는 EXPANSION(열팽창)/ Densification(열 치밀화)/ 압축/ 인장/ Bending(굽힘) / 견인/ 관통 등 다양 합니다.


DMA vs TMA vs Dilatomer 의 차이점 설명

구분 DMA TMA Dilatometer
풀네임 Dynamic Mechanical Analysis
(동적 기계물성 분석)		 Thermomechanical Analysis
(열 기계물성 분석)		 Dilatometry
(열 팽창 분석)
측정 원리 시료에 주기적 진동 하중을(oscillatory force) 가하여 온도 변화에 따른 점탄성 및 동적 기계 특성 측정 시료에 정하중(static load)을 가한 상태에서 온도 변화에 따른 길이 또는 두께 변화 측정 시료에 거의 하중을 가하지 않은 상태에서 온도 변화에 따른 정밀한 길이 변화 측정
하중 조건 Dynamic oscillation
(동적 진동 하중)		 Static load
(정하중)		 매우 작은 접촉력
(minimal force)
주요 측정값 Storage modulus E′ (저장 탄성률)
Loss modulus E″ (손실 탄성률)
Tan δ (감쇠 계수) 		Length change (길이 변화)
CTE – Coefficient of Thermal Expansion
Penetration depth
Softening temperature 		CTE – Coefficient of Thermal Expansion
Thermal expansion curve
Phase transformation
측정되는 물성 점탄성 특성 (Viscoelastic behavior)
동적 탄성 특성
Damping 특성 		열팽창 및 열변형 특성
치수 안정성 		정밀 열팽창 특성
상변태에 따른 부피 변화
일반 온도 범위 약 -150 °C ~ 500 °C, 상온이하 옵션 약 -150 °C ~ 1000 °C
옵션 : 1750 °C / 2400 °C, 상온이하 옵션 		약 -150 °C ~ 1600 °C
(고온형은 2000 °C 이상 가능, 상온이하 옵션)
주요 분석 항목 Glass transition temperature (Tg)
점탄성 특성
Curing behavior 		열팽창계수 (CTE)
Softening temperature
Tg=Glass Transition
침투 거동 		열팽창계수 (CTE)
Phase transformation temperature
Sintering shrinkage
주요 대상 소재 고분자 (Polymers)
고무 (Rubbers)
접착제
복합재 		고분자
금속
세라믹
전자소재
박막 		금속
세라믹
유리
광물
고온 소재
대표 응용 분야 고분자 물성 분석
자동차 및 항공 소재 연구
복합재 연구 		열팽창 특성 분석
전자 패키징 소재 평가
고온 치수 안정성 분석 		금속 및 세라믹 연구
상변태 분석
소결 수축 분석
최대 장점 Tg 및 점탄성 특성을 가장 민감하게 측정 가능 열팽창계수 (CTE)/ Softening temperature/ Tg/ Expansion(열팽창)/ Densification(열 치밀화)/ 연화점/압축/인장/ Bending(굽힘) / 견인/ 관통 등 다양한 열-기계물성 거동을 하나의 장비로 분석 가능한 다기능 분석 장비 금속 및 세라믹의 고온 열팽창과 상변태를 매우 높은 정밀도로 측정 가능

DMA (동적 열기계 분석기) :

  1. 재료의 점탄성 특성과 Tg 분석에 가장 민감한 열분석 장비
  2. 시료에 사인파 형태의 미세 진동 하중(응력)을 적용하고, 응답(변형)을 측정하여 저장탄성률(E′) →재료의 탄성 딱딱함, 손실탄성률(E″) →액체의 흐르는 내부마찰 에너지, 물성을 온도나 주파수의 함수로 정량화 합니다. 즉, 시료가 고체처럼 탄성적으로 거동하는가, 또는 점성적으로 에너지를 손실하는가를 온도 시간 주파수 조건에 따라 분석하는 분석기 입니다.
  3. 측정 소재 : 주로 고분자, 고무, 수지, 폴리머, 접착재, 복합재
  4. 측정 요소 : 점탄성 수치 정확히 분석 (E′, E″, tan δ), 유리전이온도(Tg)
  5. 측정 온도: –150 °C ~ +600 °C (모델·옵션에 따라)
용어 쉬운 의미 물리적 의미
저장탄성률 E′
(Storage Modulus)		 재료가 스프링처럼 저장하는 탄성 에너지의 크기 값이 클수록 딱딱하고 탄성적인 고체 성질이 강함
손실탄성률 E″
(Loss Modulus)		 진동할 때 마찰이나 내부 흐름으로 소모되는 에너지 값이 클수록 점성(에너지 손실)이 큰 재료. 점성적 에너지 손실이란 시료가 진동하중을 받을 때 내부 마찰로 인해 에너지가 열로 소모되는 정도를 측정하여, 재료의 점성적(액체 처럼 흐르는) 특성을 파악합니다.
탄성 대비 점성 비율(damping 지표) tan δ
(Loss Factor)		 점성 ÷ 탄성 비율 재료가 얼마나 점성적으로 움직이는지 나타내는 지표

TMA (정적 열기계 분석기) :

  1. 다양한 소재의 열팽창 및 치수 변화를 간편하게 측정
  2. 일정 하중을 혹은 변위를 적용하고 온도 변화에 따른 길이 변화를 측정하고, 변형 팽창 수축을 주로 실험 합니다. 인장 압축 침투 굽힘 견인 시험을 할 수 있습니다.
  3. 측정 소재 : 고분자, 플라스틱,탄성체,복합소재/ 금속,합금/세라믹,유리,분말 소결체/다중재료 시스템 등 다양.
  4. 측정 요소 : 열팽창계수, 연화점, 유리전이, 수축, 정성적 점탄성 거동 관찰 → 변형 크리프 형태로 확인 가능
  5. 측정 온도 : 상온 ~ 최대 1,600°C 혹은 1,750 °C 혹은 최대 2,400°C

Dilatometer (열팽창 계수 전용 측정기) :

  1. 금속 및 세라믹의 정밀 열팽창과 상변태 분석에 최적
  2. 온도변화만 적용하여 자유 팽창을 측정. (열팽창 반응). 시료를 자유 상태로 가열·냉각하며 길이 변화를 더욱 정밀 측정 합니다.
  3. 측정 소재 : 폴리머, 플라스틱, 금속의 열팽창율, 상전이시 부피 변화, 소결 거동
  4. 측정 요소: 시료의 길이 변화, 열팽창계수
  5. 측정 온도: 최대 1,000°C 혹은 최대 1,600°C (폴리머 측정 저온형 −150 °C ~ 500 °C)


TMA로 측정 가능한 주요 물성은 ?

1. 열팽창계수 (CTE) :

→ 온도 변화에 따른 선형 팽창량 측정


2. 유리전이온도 (Tg) :

→ 폴리머의 경직 → 유동으로의 전이 구간 확인


3. 연화점 (Softening Point) :

→ 비규칙 결정구조인 비정질 재료(유리, 비정질 실리콘, 비정질 금속) 등의 가열 시 변형을 시작하는 온도


4. 크리프 및 응력완화 (Creep & Stress Relaxation) :

→ 일정 온도 · 하중 적용 조건에서의 변형 시간 의존성 (=같은 힘을 계속 주었을 때 시료가 시간이 지나며 서서히 더 변형되는 현상)


5. 소결(Sintering) 및 수축 거동 :

→ 세라믹, 금속 분말 등의 열처리 중 길이 변화


6. 점탄성(Viscoelasticity) :

→재료가 *탄성(고무처럼 되돌아오는 성질)과 *점성(흐르거나 늘어나는 성질)**을 둘 다 가지고 있는 정도”를 온도나 시간에 따라 알아보는 것입니다. 점탄성 수치를 정확히 측정 하고자 할 경우 DMA를 선택해야 합니다.

측정 방법 설명 :

1. 일정 하중 → 시간 관찰 (크리프 시험) : 일정한 힘을 계속 적용하고 변형이 시간에 따라 얼마나 늘어나는지 측정. 점성 부분이 크면 시간이 지나도 계속 늘어남.

2. 일정 변형 → 응력 감소 관찰 (응력완화 시험) : 변형을 일정하게 유지하면, 응력이 시간이 지나며 줄어듦. 점성 부분이 크면 응력이 빨리 줄어듦. 고체적(탄성적) 특성이 클수록 응력변화는 작고 일정하게 유지 됨.

3. 온도 변화에 따른 변형 측정 (Tg 관찰) : 온도를 올리며 변형률 변화를 보면, 고체 → 점탄성 → 유동(=액체처럼 흘러버리는 상태)로 변함. 유리전이온도(Tg) 근처에서 점탄성 특성이 나타남.


쉽게 비유하면은.


단단한 고무줄은 하중을 빼면 바로 원래 길이로 돌아감 → 탄성 우세

따뜻한 플라스틱은 하중을 빼도 천천히 돌아오거나 그대로 늘어남 → 점탄성 거동


TMA는 이 **시간이나 온도에 따른 변형 곡선”**을 관찰해서 점탄성이 강한지, 약한지를 알 수 있습니다.


모델 THEMYS(템이스)의 TMA 열물성 열기계 분석기는

  1. 고온 재료 분석용 TMA 입니다.
  2. 상온 ~ 옵션, 1,600℃ 1,750 ℃ 2,400 ℃ 제어 실험 .
  3. 선택 사양에 따라, TGA, DSC, DTA, TG+DSC, TG+DTA, 3D DSC 등 다양한 측정센서를 교체 사용 가능 하고,
  4. FTIR, MS, GC 등의 가스분석기도 연결하여 분석 가능 합니다.

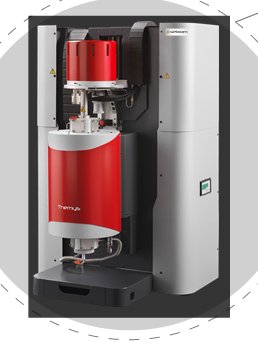

세타람사 열분석기 상위버전 모델 템이즈를 TMA시험모듈로 변경 직전 이미지

위 이미지,

모델 템이스 TMA는

TGA DSC DTA TG+DSC TG+DTA 측정시 일반 상태 열분석기 이미지 입니다 (스위스 연구소 프랑스 제조사이트 소재, KEP 그룹 세타람 브랜드 제조 공급)


아래 이미지는,

TMA 시험 모듈로 교체한 장치 이미지 입니다.

세타람사의 TMA 열분석기, 금속 및 다양한 복합소재의 열팽창계수 및 열물성 열기계 특성 측정기

위 이미지는, 모델 템이스를 TMA 시험 모듈로 교체 한 이미지 입니다

(스위스, KEP 그룹 세타람 브랜드, 제조 공급)


위 동영상은 세타람사 모델 템이스 TMA 열팽창계수 측정기(=열기계 열물성 분석기)에 대한 간단한 소개 동영상 입니다. KEP Technologies 그룹/ 스위스 세타람 브랜드의 한국대리점은 한미산업 입니다.

연구설계    세타람 사 스위스 제네바 근교 소재–>웹사이트

제조 세타람 사 프랑스 리옹 (제네바 서쪽 1.5시간 거리)

최종출하 세타람 사 프랑스

모델명     THEMYS TMA

한국대리점 한미산업

연관된 시험기 리스트

DSC, 시차주사열량 측정기
DSC 시차주사열량계 | 스위스제 모델 SETLINE DSC 특징 사양 측정보고서
제품정보
MICRO DSC, DSC 상위버전, 모델 CALVET PRO
DSC 상위버전 ; 초미세 MICRO DSC
제품정보
TGA 열중량 분석기-스위스 세타람사 모델 세트라인 TGA의 외형 이미지
TGA 열중량분석기 | 스위스제 모델 SETLINE TGA 특징 사양 측정보고서
제품정보
만능 TGA | 열중량분석기
TGA 상위버전 ; 모듈형 TGA 열분석기
제품정보
STA 동시 열분석기-시차열량 + 열중량 동시분석기
STA 동시 열분석기
제품정보
만능 TGA | 열중량분석기
만능 TGA | 열중량분석기
제품정보
세타람사의 TMA 열분석기, 금속 및 다양한 복합소재의 열팽창계수 및 열물성 열기계 특성 측정기
TMA 열팽창계수 측정기
제품정보

TMA 열팽창계수 측정기(=열물성 열기계 분석기) ;

모델 THEMYS TMA(=템이스 TMA) 의 사양

1. 최대 2,400 ℃ 선택 : (모듈형 장치 교체형, 선택사양)

  • 초고온 측정 능력
  • 한개의 Graphite(흑연) Furnace를 사용하여. 퍼니스 교체 없이 저온 고온 정밀제어 및 다양한 측정센서 적용 가능할 뿐 아니라, 불활성 반응성 습도 진공 등 다양한 분위기 제어 가능 합니다.
  • 측정 ; TGA, DSC, DTA, TMA


2. 최대 1,600℃ 1,750℃ 선택 : (모듈형 장치 교체형, 선택사양)

  • 측정 : DSC, TG_DSC, 3D Cp Rod(정밀 DSC)


3. 수직형 TMA 모듈 :

  • 이 모듈은 낮은 하중을 가할 수 있기 때문에 시료의 손상을 최소화(보존) 합니다.
  • 이 모듈은 전자기 서스펜션 시스템과 LVDT(선형 변위 변환기) 프로브를 포함하고 있습니다.


전자기 서스펜션 시스템 (Electromagnetic Suspension System) ;

원리 : 시료에 가해지는 하중(load)을 전자기 코일로 부드럽게 제어합니다. 기계적 스프링이나 레버 대신 전자기력으로 프로브를 부유(suspend)시키며, 코일 전류를 조절하여 하중을 정밀하게 유지합니다. 비접촉식(non-contact) 서스펜션이기 때문에, 마찰이나 기계 간섭이 거의 없습니다.



4. 다양한 측정 환경 가스 분위기 제어 옵션 :

  • 스마트 소프트웨어 제어를 통한 다양한 가스 주입 흐름 옵션
  • 시험 또는 시료 전처리 과정 중에 가스 종류, 유량(flowrate), 혼합비(blend ratio) 를 순차적으로 변경 가능
  • 진공(Vacuum) 상태에서의 작동 또는 전처리 옵션 제공
  • 부식성 가스(Corrosive gases) 사용 시, 시료의 반응성을 평가하면서 열분석 장치를 보호하기 위한 부속 장치 제공


  • PureGas option => 1 carrier gas flow among 3 connected, 1 Mass Flow Controller (MFC)
  • GasBlend option =>carrier gas flow among 3 connected + 1 auxiliary gas flow, 2 MFC
  • MultiGasBlend option => carrier gas flow among 3 connected + 1 pure OR blended auxiliary gas from up to 3 of the 5 connected ones, 4 MFC



4. 고정밀 TGA 옵션 :

  • Vertical Hang Down 형 (=Thermal Drift 최소화)
  • Symmetrical Beam Balance (=좌우 대칭 균형형, 무게중심 안정구조, 열팽창 영향 좌우 동일)


5. 정밀한 민감도의 Tri-Coupled DTA Technology :

  • 일반 DTA센서와 달리, DSC와 유사한 측정 기능으로 1,600℃ 이상 고온 측정 센서



6. 온도 제어는 :

  • 다양한 온도 범위 요구에 대응할 수 있도록 고감도 열전대(high-sensitivity thermocouples) 를 선택하여 사용할 수 있으며,
  • 새롭게 개선된 “Twist and Lock” 방식의 손쉬운 연결 시스템으로 보다 간편하고 안전하게 센서를 교체·설치할 수 있습니다. 나사로 조여서 고정할 필요 없이, 센서를 꽂은 뒤 손으로 ‘톡 돌리면’ 바로 잠기는 구조


6. 외부 가스분석기와 연결 가능 ; FTIR, MS, GC_MS, MS_FTIR, FTIR_GCMS 등의 가스 분석기와 연결하여 정량 정성분석기능을 확장할 수 있습니다.


7. 직관적이고 다채로운 운영 분석 소프트웨어 ; Calisto(칼리스토)라는 유명 열분석기 전문 소프트웨어 공급. 칼리스토 운영 분석 소프트웨어에는 옵션에 따라, 고객이 요청한 100개 이상의 기능이 있고, 열분석 분야에서 가장 강력하고 유연하며 직관적인 소프트웨어와 데이터 처리 분석 시스템 입니다.


TMA 상세 사양 ;

• Measuring ranges ± 2 mm

• Small-range resolution 0.2 nm

• Automatic or sequence-programmable tare ± 2 mm

• Electromagnetic support force +150 g / -20 g

• Additional mechanical support force + 200 g

• Maximum size of the sample : 높이 20 mm (직경 Ø 10 mm)

• Ambient operating temperature 5°C to 35°C may change the working range

• Acoustic noise (dB(A)) < 80

• Relative humidity 10% – 60%


TMA : Probes and sample holders (센서와 홀더의 소재)

made of silica, alumina or graphite ;

아래는 측정분석 요소 ;

• Compression (압축시험)

• Penetration (침투 관통 시험)

• Bending (굽힘 시험)

• Traction (견인 시험)

• Volume expansion (부피 팽창 시험)


모델 템이스 TMA는 고도로 모듈화된 설계로, 아래 다양한 측정과 가혹한 측정 환경을 조성 가능 합니다.

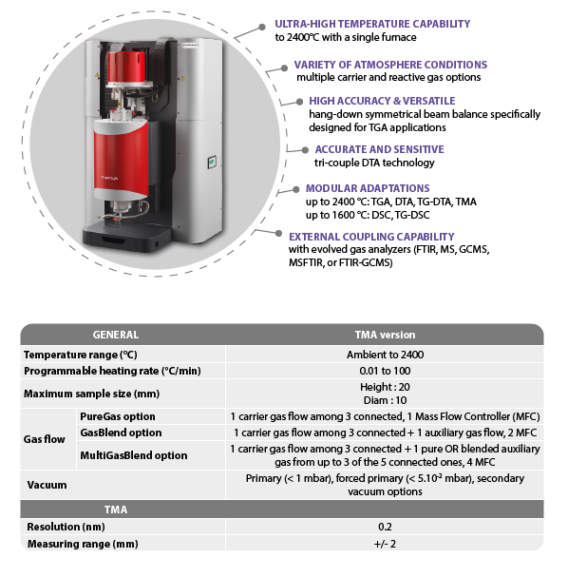

TMA 열팽창계수 측정 및 열물성 측정기-모델 템이스 TMA-특징과 사양

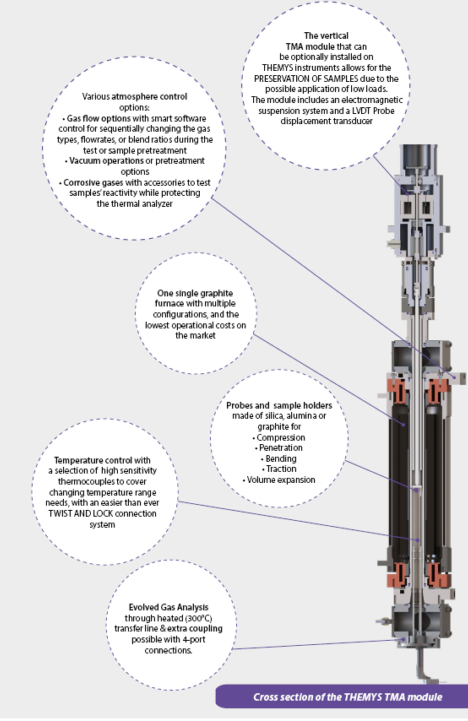

TMA 단면도 입니다.

TMA 열팽창계수 열물성 측정기-세타람사 모델 템이스 TMA-설계 단면도
