DSC (시차주사열량계)

DSC (시차주사열량계) – 상세 사양 설명

특징 ; 스위스 소재 연구소에서 설계 디자인한 제품 임에도 가격이 경제적 입니다.

1. 센서의 민감도 :

Setline 센서 변환기는 니켈 구리 합금의 크로멜 콘스탄탄으로 만들어졌으며 판 모양의 DSC Rod 기술을 사용하여 열량의 고감도 측정을 보장 합니다. 전체 온도 범위에서 처리량이 많은 솔루션을 찾는 실험실을 위한 높은 가열 및 냉각 속도를 가능하게 합니다.

2. 열 관성이 매우 낮게 설계된 소형 전기로 :

내부에 Reference와 샘플 도가니의 고정밀 가열과 제어가 보장 됩니다.

3. DSC+(=DSC Plus) 모델은 Auto Sampler가 추가 장치 :

59개 샘플의 홀더, 로봇 팔 및 3핀 그리퍼를 포함한 오토 샘플러 시스템이 장착되어 있습니다. 그러므로 작업자가 편안하게 다량의 샘플을 자동 측정 분석 할 수 있습니다.

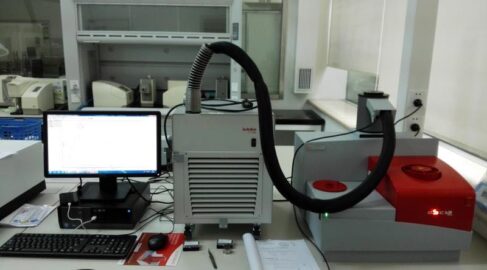

4. 냉각 시험용 냉각 시스템 ;

아래 세 가지 유형의 냉각 옵션을 사용할 수 있습니다.

운영 소프트웨어는 냉동기들을 제어할 수 없습니다. 냉각 기능만 제공하고 운영 소프트웨어를 통하여 전기로의 히터를 제어하여 최종 온도를 제어합니다.

A. 냉각용 Air Fan은 기본 장착 되어 있습니다 (운영 소프트웨어에서 제어 합니다.).

=>상온까지 냉각 가능

B. Cryothermostat Cooling Device (냉동 온도 조절기) ;

1. 영하 -60°C ~ +200°C 제어 (헬륨 가스 냉각시스템)

2. 영하 -50°C ~ +400°C 제어 (Ar or N2 질소 가스 or Dry Air 를 사용한 냉각시스템)

Cryothermostat 냉각장치들 사용 시, DSC PLUS의 Auto Sampler 사용 불가

C. 액화질소 냉각 장치 ;

1. 모델 세트라인 DSC 에서만 사용할 수 있는 수동타입 액화 질소 냉각 장치

–>영하 -170 ~ 400 °C 제어

2. 모델 세트라인 DSC 및 DSC+ 에 사용할 수 있는 자동타입 액체 질소 냉각장치

–> 영하 -150 ~ 400 °C 제어,

수동과 자동타입 액체질소 냉각장치 사용 시 DSC PLUS 의 Auto Sampler 사용 불가.

5. 샘플홀더로 일반 및 고온 고압 도가니를(=Crucibles) 제공 ;

일반 시험용 ;

– 알루미늄 도가니(30μl /100µl) –> 좋은 열 전달 이동

– 재사용 불가

고온 시험용 (> 550°C) or with samples that react with aluminum ;

alumina (aluminum oxide) crucibles with or without cover, 30 ㎕

– 알루미나 소재 도가니 ; 알루미늄 소재 도가니가 샘플 소재와 화학반응 일으킬 때 혹은 시료가 550℃ 정도 이상의 고온 시험이 필요 할 경우.

– 재사용 가능

고압 화학 반응 시험용 ;

High Pressure stainless steel crucibles (고압용 스테인리스 스틸 재질 도가니, 두껑 포함)

High Pressure crucible in stainless steel 200 bar – 400°C (30 µl) for SETLINE DSC, SETLINE DSC+ et DSC 131 EVO, – single use. Minimum quantity of order: 20 pieces

– 재사용 불가, 최소 발주 수량 20개

– 스테린레스 스틸 도가니(30㎕ )

– 최대 200bar and 400℃

– 고압용 스테인레스 스틸 소재 도가니는 내압 내열성이 좋음

High Pressure crucible in gold plated stainless steel(고압용 금도금 스테인레스 스틸 도가니, 두껑 포함) 200 bar – 400°C (30 µl) for SETLINE DSC, SETLINE DSC+ et DSC 131 EVO – single use. Minimum quantity of order: 20 pieces

– 재사용 불가, 최소 발주 수량 20개

– 도금된 스테인레스 도가니 (30 μl)

– 최대 200 bar and 400 °C

– 고압용 금도금 스테인리스 스틸 소재 도가니는, 400℃ 고온, 고압 환경에서 부식성이 심하거나 반응성이 큰 시료와 수용액(강산, 강염기, 아민계, 전해액 등)을 안전하고 정확하게 측정하기 위해 사용되는 특수 도가니입니다.

High Pressure Incoloy crucibles (고압용 내열내산화용 인콜로이 도가니, 두껑 포함)

S60/58186 “Incoloy 30 µl cell, 500 bar(=7,251psi) – 600°C, D:6,8 mm- H: 7 mm – Single use. Minimum quantity of order : 10pieces

– SETLINE DSC PLUS에서 AUTO SAMPLER 포함 장치에서 사용 불가

– 재사용 불가, 최소발주 수량 10개

– 니켈, 철, 크롬을 주성분으로 하는 고온 내열 합금 계열인 인콜로이 소재 도가니 (30㎕ )

– 최대 500 bar and 600 ℃

– 고온(600 ℃), 고압·산화/환원/부식성 가스 분위기에 강해, 금속·세라믹·배터리 소재·촉매 반응 같은 고온 연구에 적합합니다.

6. 소프트웨어 ;

유명 Calisto(칼리스토) 운영 분석 소프트웨어에는, 옵션에 따라 고객이 요청한 100개 이상의 기능이 포함 되어 있으며, 열 분석 분야에서 가장 강력하고 유연하며 직관적인 데이터 처리 소프트웨어 입니다.

7. 유지 보수 비용이 저렴 ;

-센서 수명 종료 시 손쉬운 센서 접근 및 교체

–Cell의 오염 시, heat flux plate만 교체가 가능하기 때문에 유지 보수 비용이 저렴하고, DSC 센서오염 손상으로 교체 시, 가격이 타사에 비해 합리적 입니다.

DSC (시차주사열량계) – 개념

DSC (시차주사열량계)의 종류 ;

1. 열유속형 DSC (Heat-Flux)
2. 전력보상형 DSC

두가지 타입이 있습니다. 대부분의 DSC는 열유속형 입니다. 모델 세트라인 SETLINE DSC는 열유속형 입니다.

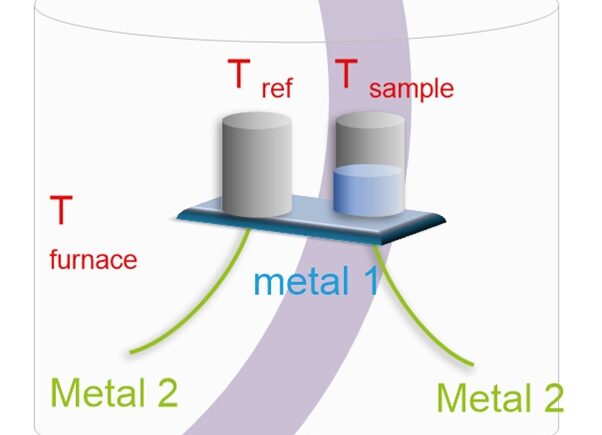

열유속형 DSC (Heat-Flux DSC) ; 아래 그림 참조 하세요.

1. 시료와 기준 도가니는 동일한 퍼니스 내에 배치됨.(Sample 도가니/ Reference 도가니 동시 가열)
2. 퍼니스에서 공급되는 열은 시료와 기준 도가니 쪽으로 동시에 흐름.
3. 각 도가니 아래에 있는 센서(열전쌍 집합)가 “시료가 받는 열유속” vs “기준이 받는 열유속”을 각각 측정. (시료와 기준의 온도를 각각 측정)
4. 두 열유속 신호의 차이를 Δq (시료 특성에 의한 열 효과)로 계산. 즉, “열유속 차이” = (시료 도가니가 받은 열유속) – (기준 도가니가 받은 열유속) → 두 도가니 사이의 물리적 열흐름을 측정하는 개념이 아님.

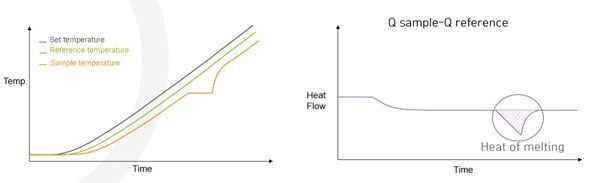

Base Line(기저선) 이란 ?

DSC는 시료와(=샘플) 빈시료 (=Reference) 쪽에 각각 열전대를 두고, 두 곳의 열유속 차이(Δq) 를 측정합니다. 이때 아무런 반응이나 전이(융해, 결정화 등) 가 일어나지 않을 때 측정되는 열유속 신호의 기준선이 바로 베이스라인 입니다. 즉, 빈 시료를 측정한 *기준 열유속 신호* 입니다.

DSC (시차주사열량계) – 카타로그와 내부 구조

DSC (시차주사열량계)의 카타로그

DSC (시차주사열량계) 의 내부구조와 특징

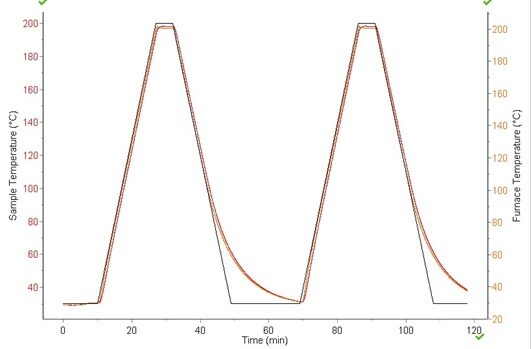

• 검정색 선이 가열 제어 프로파일, 빨강색 선이 시료의 온도 변화 곡선, 오렌지색 선이 퍼니스 온도 변화 입니다. (Air Fan 으로 냉각한 그래프 입니다.)
• 위 그래프를 통해서, SETLINE DSC의 전기로의 가열 냉각 제어 정밀도를 볼 수 있습니다. 결론적으로 작업자가가 의도하는 열 제어 수치와 측정 수치가 열 관성이 없이 시료 도가니와 빈도가니가 정밀 제어 됨을 볼 수 있습니다.

• 수동형 액화 질소 냉각 장치 입니다. 매우 사용하기 편합니다.
• LN2 주입시 시료 영하 170℃ 까지 냉각, 드라이 아이스 주입 시 시료 영하 40℃ 까지 냉각 됩니다.
• 대기 온도 미만 모든 냉각 장치 사용 시, AUTO SAMPLER 작동 제한 됩니다.

• CRYO THERMO STAT(냉동기) 입니다.
• 헬륨가스 주입 시 시료 영하 60℃, 질소가스 주입 시, 시료 영하 50℃ 까지 냉각 됩니다.

세타람 열분석기 라인 업 – 상세 페이지 바로 가기

폴리머 소재 – 시료 크기

DSC (시차주사열량계) – 측정 방법에 대한 설명

1.DSC 시차주사열량 측정기의 측정법 이란 ? ;

DSC(시차 주사 열량계)는 특정 온도 범위에서 시험 샘플을 가열 또는 냉각할 경우 방출되거나 흡수되는 열량 측정에 사용되는 분석 기술입니다. DSC(시차 주사 열량계)는 재료의 열특성을 분석하는데 사용될 뿐 아니라 유리 전이 온도, 융점 및 결정화를 비롯한 특정 상전이가 발생하는 온도 측정에도 사용됩니다.

시료(=측정 샘플)과 기준물질(=Reference Sample)을 동일 조건하에서 일정속도로 가열 또는 냉각하며, 두 물질 간의 온도가 같이 되도록 전기적으로 가하는 열량의 차를 세로축에, 온도(또는 시간)를 횡축에 기록한다. DTA는 시료내의 열전도와 관련이 있지만 열량의 정량적 측정이 곤란하다. 그러나 DSC에서는 시료와 기준물질의 가열장치가 서로 달라 가열로의 온도를 일정 속도로 올리거나 내릴 때 온도차이가 발생하고 이를 보정하기 위한 에너지가 공급된다. 이 측정에 의해 시료의 비열이나 1차상 전이의 온도 등을 결정할 수 있다. 측정 샘플로는 금속, 합금, 세라믹, 러버, 폴리머, 액체, 윤활제, 기체, 가스 등 매우 다양하며, 식품에서는 전분의 호화, 노화, 다당류 gel의 sol-gel 전이, 난백의 가열응고, 그 밖의 단백질의 변성, 지방질에서는 고체지방지수, 카카오버터의 결정형의 판별, 단백질, 당 등으로 물과의 상호작용, 식품중의 물의 존재상태, 또는 알코올음료, 초콜렛의 품질평가 등 광범위하게 쓰이고 있다. 이 측정법은 비교적 소량의 시료로 측정이 가능하고, 조작이 그리 복잡하지 않고 자동화되어 있는 것이 특징 입니다.

2.DSC와 DTA의 차이 ;

DTA는 시료와 기준물질의 온도차(ΔT) 를 측정하여 열변화를 관찰하는 방법이고,

DSC는 시료와 기준물질 사이에 흐르는 열의 양(ΔQ) 을 직접 측정하는 방법입니다.

즉, DTA는 “온도 차이를 보는 열분석”,

DSC는 “열에너지의 흐름을 정량적으로 측정하는 열분석” 이라고 이해하면 쉽습니다.

→ DTA는 흡열·발열 반응, 유리전이, 결정화, 용융, 증발 등과 같은 열적 사건의 피크 온도만 측정하며,

→ DSC는 이 변화에 수반되는 실제 열에너지(엔탈피, ΔH)까지 정량적으로 계산할 수 있습니다.

시료 팬 하부를 받쳐주는 플레이트 내부와 접촉 센서 하부에 열저항(Rₜ, thermal resistance) 정보가 존재하여 → 온도차(ΔT)를 열량으로 계산. DSC의 열저항은 플레이트의 두께·열전도율·면적 등 열전달 구조에 의해 결정되며, 실제 측정에는 이론값이 아니라 표준 시료의 융해열을 이용한 실험적 보정값(Rₜ) 이 사용됩니다.

3.DSC (시차주사열량계) 측정법의 원리 ;

기준물질은(=Reference Sample, 사파이어 재질 혹은 빈샘플 등)과 측정샘플 재질 모두 온도를 가열하게 되면은 기준물질은 가열온도에 따라 온도가 상승하게 되나 측정 샘플은 기준물질보다 높게 혹은 낮게 온도가 변화할 수 있고, 기준물질과 온도차이가 생기게 된다. 이때 기준물질의 온도 변화에 따라 가열로는 시료물질 (=측정 샘플)에 추가로 가열 혹은 비가열 작동을 하게 되고, 이 때 측정샘플은 흡열/발열의 반응이 이루어지므로 열류(Heat Flow)를 측정할 수 있고, 따라서 온도와 열유속판(=Heat Flux Plate)에 의해 열량 값을 얻을 수 있게 된다.

열흐름판은 이를 가열해주는 가열로, 기준물질과 시료물질의 온도를 측정하는 열전쌍(=Thermocouple)이 각각 장착되어 있다. 온도 프로그램에 의해 샘플에 가열을 하고 그 때 측정 샘플에서 발열이나 흡열이 일어나게 되며, 이 때 열흐름판을 통해 열흐름이 발생하게 된다. 열흐름형 뿐 아니라 전력보상형의 다른 타입의 DSC도 있습니다.

4. DSC (시차주사열량계) 측정법의 열량의 정의 ;

Q = C x m x ΔT (C=열용량 Q=어떤물질에 가해준 열의 양 ΔT=가열에 의한 온도 변화)

열용량 단위 = Cal/℃, J/K

열량은 물체가 주거나 받는 열의 양, 즉 에너지의 양이다.

열 용량이란 어떤 물질의 온도를 1℃ 혹은 1K 올리는데 필요한 열량으로 열을 가하거나 빼앗을 때 물체의 온도가 얼마나 쉽게 변하는지를 알려주는 값이다. 단위 질량에 대한 열용량은 비열이라 한다.

열용량 단위는 Cal/℃ 또는 J/K를 사용한다.

위의 식에서 알 수 있는 바와 같이 가해준 열용량(C)는 가해준 열의 양(Q)에 비례하고 온도 변화에 반비례한다. 즉 같은 양의 열을 가할 때 온도변화가 적으면은 측정물질의 열용량은 크고, 온도변화가 크게 나타나면 측정 물질의 열용량은 작다. 일반적으로 열용량의 크기는 질량에 비례하므로 같은 물질일 때 질량이 큰 쪽이 열용량이 크게 나타나게 된다. 즉 물질의 열 용량은 다음과 같이 나타낼 수 있다.

C=cm ( C=열용량 c=비열 m=물질의 질량)

DSC에서는 온도변화, 즉 ΔT를 일으키는 열량을 알아야 하며, 이 열량을 이용하여 화학반응과 같은 상태변화에 의해서 발생하는 열량을 알아낼 수 있다. DSC에서 방출된 열과 온도 변화 사이의 관계는 DSC의 열용량으로 주어지는데 열용량은 보통 기준물질로(=Reference Sample) 적용되는 사파이어와 측정 샘플의 차이를 이용하여 각 온도별로 측정할 수 있다.

열용량은 일반적으로 -100℃ 부근부터 시작하여 700℃까지 측정하는 저온용 DSC로 측정하는 것이 일반적이나, 최근에는 1,400℃까지도 측정할 수 있는 고온용 DSC가 개발되어 있어 금속이나 기타 무기질의 열용량도 한도 오차범위 3%이내까지 정확히 측정 할 수 있다.

5. DSC ; 시차주사 열량 측정기에서 사용되는 중요 측정 요소 ;

Endothermic(흡열 반응)

1. 유리전이온도(glass transition temperature, Tg)
2. 용융(fusion 혹은 melting): 용융열(ΔH), melting point(Tm),
3. 증발 (Evaporation)

Exothermic(발열 반응)

1. 결정화(crystallization): 결정화열, 결정화차수(degree of cryatalization), 결정화온도(Tc),
2. 경화(curing): 경화도(degree of cure), 경화열, post curing,

추가로 아래 측정요소를 측정 분석 합니다.

– solid-solid transition,

– polymorphism,

– oxidation: Oxidation Induction Time(OIT, 산화유도시간),

– thermal stability,

– purity(순도),

– identification,

– 화학반응(chemical reaction) 거동,

6. DSC ; 시차주사 열량 측정기에서 사용되는 용어 설명 ;

– 열 용량(=Heat Capacity, Cp)

• 열량은 실험에서 시료(=물체)가 흡수하거나 방출하는 열의 양, 즉 에너지의 양이다.
• 열 용량이란 어떤 물질의 온도를 1℃ 혹은 1K 올리는데 필요한 열량으로 열을 가하거나 빼앗을 때 물체의 온도가 얼마나 쉽게 변하는지를 알려주는 값이다. 단위 질량에 대한 열용량은 비열이라 한다.
• 열용량 단위는 Cal/℃ 또는 J/K를 사용한다.

– 비열(=Specific heat= cp)

• cp (정압 비열) = 일정한 압력에서 특정 온도에서 샘플의 단위 질량 당, 단위 온도를 증가시키는 데 필요한 에너지입니다. 즉, 어떤 물질이 가열될 때, 얼마나 빨리 혹은 느리게 온도가 오르는지를 나타내는 물성치입니다.
• 즉, 비열 용량 = cp = Q / (m * △ T), 단위 J / g * K

– 엔탈피의 열역학적 의미

• 열역학적으로 정의된 에너지 상태의 변화량. 화학에서는 반응열·연소열·용해열·중화열·증발열 등 많은 열을 다룬다. 앞에서 말한 ‘열’은 일정한 압력에서 반응(변화)이 일어날 때, 반응 전후의 온도를 같게 하기 위하여 계가 흡수하거나 방출하는 열(에너지)을 의미한다. 이와 같은 열을 다른 말로 엔탈피(enthalpy: H)라 부른다.
• 엔탈피는 엔트로피와 더불어 물질계의 안정성과 변화의 방향, 그리고 화학 평형의 위치와 이동을 결정하는 핵심적인 요소이다. )

– 엔탈피의 DSC분석에서의 의미

• 시료가 유리전이, 결정화, 용융 등의 열적 변화를 겪을 때, DSC의 열흐름(heat flow) 곡선에는 피크가 나타납니다. 이때 베이스라인과 피크 사이의 면적이 열에너지 변화량(ΔH) 이며, 이를 일반적으로 엔탈피(Enthalpy) 라고 부릅니다.
• DSC에서는 융해 엔탈피(Melting Enthalpy), 결정화 엔탈피(Crystallization Enthalpy)처럼 변화의 종류를 함께 명시해 표현합니다.

– 열량과 엔탈피의 차이

• 열량(Heat) 은 물질이 가열되거나 식을 때 실제로 주고받는 에너지의 양입니다.
• 엔탈피(Enthalpy) 는 그 열을 포함해 물질 내부에 저장된 전체 열에너지 상태를 나타냅니다. 그 열이 들어가며 물질 내부의 상태가 바뀌는 정도를 나타내는 값으로, 쉽게 말해 **“물질이 머금고 있는 열에너지의 총량”**이라고 할 수 있습니다.
• 정압 조건에서, 엔탈피 변화(ΔH) = 열량(q)

– 엔트로피 (Entropy)

• 물질 내부의 ‘무질서한 에너지 상태’를 나타내는 값입니다. 열분석에서는 온도가 올라가며 분자들이 더 자유롭게 움직이거나 구조가 변할 때, 그 무질서도가 증가하는 정도, 즉 에너지의 분산 정도를 엔트로피로 표현합니다.
• 쉽게 말해, 시료가 열을 받아 구조가 흐트러질수록 엔트로피가 커진다고 이해하면 됩니다.
• 열분석(특히 DSC)에서 엔트로피 변화(ΔS) 는 다음 식으로 계산됩니다:

엔트로피 변화 = ΔS=ΔHT/T

ΔH : 열분석으로 측정한 엔탈피 변화 (흡열 또는 발열량, J/mol)

T : 변화가 일어나는 절대온도(K)

• 예를 들어, DSC에서 시료의 융해 피크 면적으로 얻은 ΔH와 해당 융점(K) 을 이용하면 해당 물질의 융해 엔트로피(ΔS_fusion) 를 구할 수 있습니다.

• 요약 →

1. 엔트로피는 직접 측정값이 아니라 계산값입니다.
2. DSC에서 얻은 열량 데이터(ΔH) 와 온도(T) 로부터 정량적 계산 가능합니다.
3. 물질의 상전이(융해, 결정화, 유리전이 등) 시 엔트로피 변화값을 구해 구조적 무질서나 분자 자유도의 변화를 평가할 수 있습니다.

유리 전이 온도, Tg (glass Transition Temperature) 란?

• 보통 고체 물질은 가열하면 녹는점,Tm(melting point)에서 액체상이 된다. 여기서 Tm을 정확히 이야기 하면 액화 온도이다. 액화란 물처럼 유동성을 가지며 각 분자들이 완전히 이동하는 온도를 말한다.
• 그런데 폴리머는 매우 길어서 전체 분자가 자리를 옮기기 쉽지 않다.플라스틱의 경우 긴 사슬이기 때문에 전체 분자가 전부 한번에 다 유동성을 가지기 어렵다. 따라서 가열하게 되면 사슬의 일부가 진동하거나 좁은 범의의 자리를 옯길 수 있게 되어 부분적으로 유동성을 나타낸다. 이 때, 얼어있는 상태(glassy state)에서 유동이 조금씩 일어나는 온도, 즉, 전이 현상이 일어나는 지점을 유리전이온도(glass transition temperature, Tg)라고 하는 것이다.
• Tg이상 Tm이하인 상태에서는 유체와 같은 유동성까지는 갖지 못하지만 유리상과는 달리 부드러운 상태가 된다. 이 상태를 rubbery state(고무상)라고 한다.

Tg (Glass Transition Temperature)를 낮춰주는 방법

1) bulky한 치환체를 도입하여 밀도를 낮추어 주는 방법.

• 예를 들어, poly(phenylene sulfone)은 너무 강직하여 특정한 Tg를 측정하기 힘들 정도이다.
• 500’C 이상의 열을 가해도 녹지 않으며 더 이상 열을 가하면 분해되고 만다. 여기 Bosphhnol-A를 반응시켜 poly(ether sulfone)으로 만들면 Tg가 낮아진다.

2) 폴리머의 구조에 유연한 사슬을 도입하는 방법.

• 이미 만들어진 폴리머에 plasticizer(가소제)를 섞는 방법. 폴리머 사슬이 움직일 수 있는 공간을 확보해주기 때문.

Tg (Glass Transition Temperature)를 높여주는 방법

매끈한 사슬보다 작은 곁가지가 있는 폴리머는 나무의 가시처럼 움직임을 방해한다.

예로, PE(polyethlyene)의 Tg보다 PP(polyprophlene)의 Tg가 10’C 높다.

​유리전이온도(Tg) 결정화온도(Tc) 용융온도(Tm) 의 측정 ;

위 3가지 측정요소는 시차주사열량계, 즉 DSC(Differential Scanning Colorimetry)로 측정할 수 있다.

DSC장비를 사용할 때 그래프를 보면, x축엔 Temperature T(‘C)이고, y축엔 Heat flow,Q(W/g)이다. Heat Flow(열류)란 일정 속도로 온도를 높이기 위한 열의 흐름을 측정한다는 의미이다.

고체 유리상의 폴리머를 가열하면서 온도를높이면 폴리머는 일정한 속도로 열을 흡수한다. Tg전에는 유리상이고 Tg후에는 고무상이므로 열용량이 다르다.

고무상이 열진동이 크기 때문에 움직이지 않는 유리상보다 많은 열을 흡수한다. 그러므로 Heat flow값이 오르게 된다.

온도를 더 높이면 폴리머는 정렬하여 re-crystallization(재결정)을 하게 되는데 이 변화는 발열반응이므로 Heat flow값이 내려가게 된다 (=Tc).

재결정이 끝나면 다시 평평해졌다가 Tm이 되면 액체상이 되면서 많은 열을 흡수하여 Heat flow값이 많이 오르게 된다.

위 그래프는 전형적인 흡열 발열 반응 그래프 곡선 입니다.

X축 : 온도 Y축: Heat Flow(열류) Tg=유리전이온도 Tc=결정화온도 Tm=용융온도

산화유도시간 (Oxidation Inductrion Time=OIT)

산소조건에서 등온 유지하여 급격한 발열반응이 일어났을 때와의 접선을 종료점으로 그 때까지의 시간을 산화유도시간이라 한다.

산화 유도 시간 (OIT, Oxidative Induction Time)은 물질의 산화 안정성 정보를 의미합니다. 일상생활에서 사용하는 제품들이 열, 산소, 빛, 방사선 등과 같은 환경요소에 노출이 되면 노후화 됩니다. 쉽게 이야기하면은 플라스틱이 삭아서 부숴졌다고 말하는 경우라고 할 수 있습니다. 노후화에는 표면이 변색되거나, 부식이 되는 현상 등이 있습니다. 노후화는 중합체의 물리적 특성의 저하가 나타나, 처음의 성능을 기대하기 어렵게 됩니다. 그럼으로, 상대적으로 짧은 시간 내에 테스트를 통해서 처음 상태를 얼마나 유지할 수 있는지에 대한 정보를 산화유도시간(OIT) 시험을 통해서 알 수 있습니다.

위 그래프, DSC 시차 주사 열량계로 측정한 고분자 PET 소재의 결정성은 고분자의 특성(예: 인성, 선명도, 안정성)과 직접적인 관련이 있기 때문에 매우 중요한 특성입니다. 이것은 폴리머의 결정상과 비정질상 사이의 비율로 정의됩니다.
