DROP CALORIMETER

DROP CALORIMETER

(낙하열량계=고온열량계)

Drop Calorimeter(낙하 열량계)가 필요한 이유 ?

1.고온 엔탈피의 절대값 직접 측정

• TGA에 사용되는 1,000℃ 이상 측정용 고온 DSC/Cp Rod는 보통 Cp(열용량)의 적분값으로서, 엔탈피 변화를 간접적으로 얻습니다.
• Drop Calorimeter는 시료를 고온에서 바로 열량계로 투입 → 그 온도에서의 엔탈피 절대값을 직접 측정.
• 즉, “온도 2,000 °C에 있는 철의 엔탈피는 얼마인가?”와 같은 데이터는 Drop 방식이 필요합니다.

2.열역학 Database (CALPHAD, FactSage 등) 구축용

• 합금 설계, 광물/세라믹 상평형 계산에 필요한 것은 절대 엔탈피 데이터입니다.
• 이는 1,000℃ 이상 측정용 고온 DSC나 Cp Rod로는 얻기 힘든 값이므로 Drop Calorimeter가 필수

3.초고온 안정성 연구

• 모델 THEMYS (고온 DSC 측정이 가능한 만능 TGA)는 1,600–2,400 °C까지 정밀하게 가열 제어 할 수 있으나, 고온 측정용 DSC센서의 안정성과 측정 재현성 때문에 고온에서는 정확도가 떨어질 수 있습니다.
• Drop Calorimeter는 단순히 “뜨겁게 만든 시료를 떨어뜨려 엔탈피만 측정”하므로, 초고온 영역에서도 안정적으로 동작.

4.대량/고체 시료 측정 가능

• DSC/DSC-type 센서는 보통 mg~g 단위의 소량 시료를 사용.
• Drop Calorimeter는 수 g 단위 고체 덩어리 시료를 직접 측정할 수 있어 실제 공정 재료 조건을 반영하기 용이.

5.비정상 과정이나 반응 전후 상태 비교

• THEMYS는 heating process 중의 “경로 데이터”에 강점.
• Drop Calorimeter는 heating process를 거친 시료의 **상태 함수 (엔탈피)**를 최종적으로 정확히 잡아낼 수 있음.

왜, 고온 TGA에서 사용가능한, 고온 측정용 DSC나 Cp 센서와 별도로

Drop Calorimeter가 필요한가?

1. 고온 측정용 DSC → 과정(process) 중심: 반응, 상변화, Cp, 질량 변화를 가열/냉각 도중에 관찰.
2. Drop Calorimeter → 상태(state) 중심: 고온에서의 절대 엔탈피를 직접 측정.
3. 특히 합금 열역학 DB 구축, 초고온 엔탈피 데이터, 대량 시료 연구는 Drop Calorimeter가 반드시 필요.

쉽게 정리 하면은,

DSC= “어떤 일이 일어나는가(변화 과정)”

Drop Calorimeter = “그 상태에서 에너지가 얼마나 저장돼 있는가(절대값)”

Drop Calorimeter 측정 절차는 ?

1.시료 준비

• 시료를 정밀 저울로 무게 측정
• 캡슐(알루미나, Pt 등)에 넣어 준비

2.열량계 교정

• 전기 교정(줄열)이나 표준물질로 감도 확인

3.상온 시료 드롭

• 시료를 상온 상태에서 열량계에 떨어뜨림 (Temperature, Reference)
• 기준 신호(상온 엔탈피 값) 기록

4.시료 고온 예열

• 다른 동일 시료를 목표 온도(Temperature, High) 까지 가열
• 충분히 온도 평형 후 준비

5.고온 시료 드롭

• 예열된 시료를 열량계로 신속히 떨어뜨림
• 고온 엔탈피 값 기록

6.데이터 처리

• (고온 드롭 신호) – (상온 드롭 신호) = ΔH =열용량= H(Temp high) – H(Temp ref)
• 여러 온도 반복 → 엔탈피 곡선 작성
• 기울기 → Cp 값 계산 가능

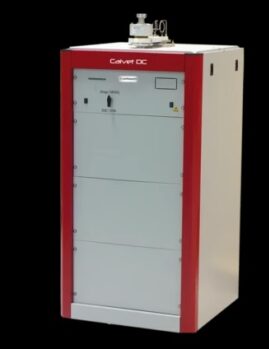

DROP CALORIMETER

모델 CAVET DC의 내부 이미지

(스위스, 세타람사 제조 공급)

낙하 열량계의 개념도
