TE 53 블록온링 시험기 (BLOCK ON RING Tester)

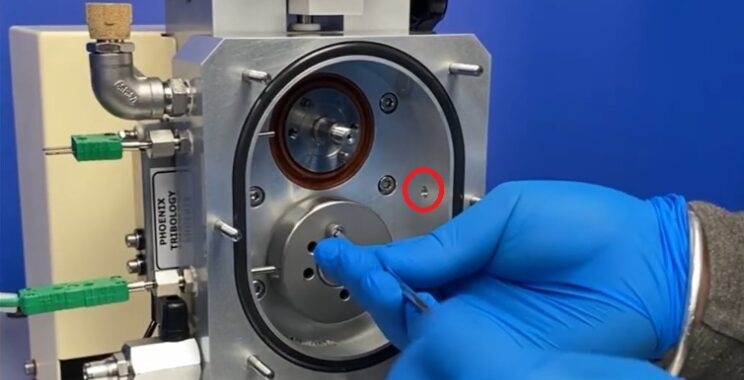

• 베어링 하우징에는 두 개의 평행 샤프트가 있습니다. 아래쪽 샤프트에는 평면 프로파일 링 또는 롤러가 장착되어 있으며 DC 서보 모터에 연결되어 있습니다. 위쪽 샤프트는 한쪽 끝이 기어 접촉선을 중심으로 회전할 수 있는 구형 베어링에 지지되고 다른 쪽 끝은 플로팅 베어링에 지지됩니다. 이를 통해 샤프트는 수직 및 수평 축을 중심으로 자유롭게 회전할 수 있습니다.
• 수평 방향의 움직임은 위쪽 샤프트 축에 수직인 방향으로 발생하며, 스트레인 게이지 변환기에 의해 저항을 받습니다. 이를 통해 접촉면의 접선력을 측정할 수 있으며, 이 값은 제어 장치에 마찰력으로 표시됩니다.
• 하중은 저마찰 공압 실린더를 통해 가해지며, 이 실린더는 정밀 조절기를 사용하여 수동으로 설정되며 플로팅 베어링의 외륜에 압력을 가합니다. 가해지는 하중을 감지하기 위해 압력 변환기가 제공됩니다.
• 밀폐된 챔버가 시험 시편을 둘러싸고 있으며, 시험 유체의 온도를 유지하기 위한 히터 소자가 내장되어 있습니다.

좌 측 이미지 → 블록온링 시험기의 상부 시편 – 롤러 장착 – Two Roller(=Twin Disk) 시험 형상

우측 이미지 →블록온링 시험기의 뒤쪽 – 기어 한쌍 (모터 구동 전달, Slide Roll 비율 조절)

• 두 개의 롤러 구성에서 위쪽 샤프트는 롤러를 지지하며, 아래쪽 샤프트에서 한 쌍의 기어를 통해 구동됩니다. 6가지 한쌍의 기어를 통해 고정된 슬립률(Slip Ratio)이 제공됩니다. 상부 롤러는 시편 간의 전폭 접촉을 위해 자동 정렬 베어링에 장착됩니다.

CROWNED ON FLAT ROLLER 점접촉 시험 형상 – 100N LOAD – 5% SLIDE ROLL RATIO 시험

그래프 X 축 : 시험시간

그래프 Y 축 : 파랑색 선 – 하중제어, 빨강색선 – 마찰계수

초기 구간은 Running In 길들이기 구간, 중간 구간은 마찰계수 안정화 단계, 마지막 구간은 윤활막 손상 단계

블록온링 시험기의 상부 시편 3가지 – 볼, 블록, 실린더

• 블록 온 링 구성에서 상부 샤프트는 고정된 시편을 위한 홀더를 지지하며 회전이 제한됩니다. 시편은 볼(볼 온 실린더 시험), 블록(블록 온 링 시험) 또는 원통(크로스드 실린더 시험)일 수 있습니다. ASTM G77 시험에 설명된 블록용 홀더가 포함되어 있습니다.
• 롤러 및 블록 시편은 금속, 플라스틱, 엘라스토머 및 세라믹을 포함한 다양한 재료로 쉽게 제작할 수 있습니다.

Cylinder on Roller 선접촉 시험 형상 – Sliding 접촉 시험

그래프 X 축 : 시험시간

그래프 Y 축 : 파랑색 선 – 하중제어, 빨강색선 – 마찰계수

초기 구간은 Running In 길들이기 구간, 중간 구간은 마찰계수 안정화 단계, 마지막 구간은 윤활막 손상 단계

제어 및 데이터 수집 :

제어 및 데이터 수집은 Windows 호환 소프트웨어인 COMPEND가 실행되는 호스트 PC와 Phoenix Tribology USB 마이크로컨트롤러 인터페이스를 통해 구현됩니다.

자동 제어는 사용자가 프로그래밍 가능한 시험 시퀀스를 통해 구현됩니다. 수동 제어는 화면 토글을 사용하여 구현됩니다. 데이터는 .csv 또는 .tsv 파일 형식으로 하드 디스크에 저장됩니다.
