가스 흡착탈착 분석기 (모델 GAS PRO)
기체 가스 흡착탈착 분석기 란 무엇인가요 ?
고압·진공 및 영하에서 고온까지의 다양한 조건에서 기체의 흡착·탈착 거동을 정밀하게 측정하는 열역학적 분석 장비 입니다. 스위스 KEP 그룹 세타람 브랜드의 모델 GAS PRO 입니다.
가스 흡착탈착 분석기는 기체 가스를 정밀하게 압력 제어를 하여 시료(고체 or 액체 )와 기체 간의 흡착 탈착 량, 등온선, 속도 및 반복 특성을 평가할 수 있으며, 필요 시 칼로리미터(=열량계, 모델 CALVET)와 결합하여 반응열량 상호작용 세기까지 동시 측정이 가능 합니다.
- 스위스 KEP 그룹 세타람 브랜드, 모델 GAS PRO는 고압 환경에서 기체 가스의 흡착 탈착 양 분석기 이고, 전세계에서 가장 많이 사용되는 기체 가스 흡착탈착 양 분석기로 자동화 된 장비 입니다.
- 에너지 및 환경 분야에서 다양한 가스(이산화탄소, 수소, 중수소, 메탄, n-알케인 C2~C6, 질소, 아르곤, 헬륨, 네온 등)에 대해 압력–조성–온도(등온)(Pressure-Composition-Temperature Isotherms, PCT)을 고정밀 압력 센서를 이용하여 측정 합니다. (조성=시료의 가스 흡탈착 양) PCT 분석이란 온도을 일정하게 등온으로 유지한 상태에서 측정 시료에 원하는 가스를 단계적으로 주입하여 압력을 올리고 → 다시 낮추면서, 시료 내부의 가스 흡수·탈착 반응 양을 관찰 합니다.
- 이 장비는 고체나 액체 시료 샘플에(주로 고체 샘플) 점점 압력을 높이거나 낮추며 가스 혹은 기체를 주입할 수 있고, 이때 압력 변화를 정밀하게 측정하여 샘플 시료가 흡수하거나 방출한 가스 기체의 양을 계산할 수 있습니다. (시버츠 분석법 =Sievert’s method). 이 기술을 통해 흡착, 흡수, 탈착 과정들을 상세히 분석할 수 있습니다.

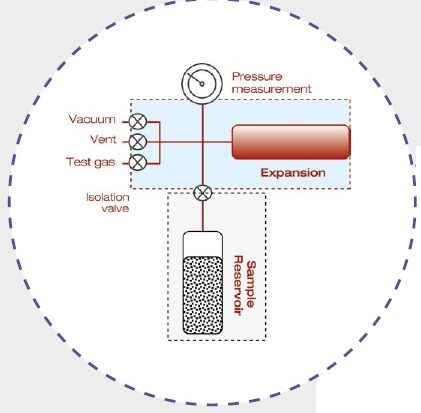

Sievert 시스템(=시버츠 분석법) 이란?
시베르츠 시스템은 **부피 측정법(volumetric method)**을 사용해 기체의 흡착 및 탈착량을 측정하는 방식입니다. 이 방법의 핵심 원리는 다음과 같습니다.
- 초기 상태: 알려진 부피와 압력을 가진 가스 저장 용기에 기체를 채웁니다.
- 주입: 이 용기의 밸브를 열어 샘플이 들어 있는 챔버로 일정량의 기체를 주입합니다.
- 압력 변화 측정: 샘플이 기체를 흡수하면 챔버 내의 압력이 감소합니다. 이 압력 변화량을 정밀하게 측정하여 샘플에 흡수된 기체의 양을 계산합니다.
- 반복: 이러한 과정을 반복적으로 진행하여 다양한 압력에서의 기체 흡착량을 측정하고, 이를 통해 **압력-조성-등온선(PCT: Pressure-Composition-Temperature)**을 얻게 됩니다.
타사 가스흡착탈착 분석기 vs 세타람 GAS PRO – 어떤 차이가 있을까요 ?
타사 가스분석기 (일반 물리흡착 장비)
대부분의 타사 장비는
- 표면에 얼마나 많은 분자가 달라붙었는가(흡착량) 를 측정하여
- 표면적(BET) 과 공극분포(pore size) 를 계산하는 저압 물리흡착 장비입니다.
주요 특징
- 측정 항목: 표면적, 공극 크기, 흡착등온선
- 측정 방식: 압력 변화로부터 흡착량을 역산
- 작동 압력: 기본적으로 저압 영역 (물리흡착용)
→ 일부 모델은 고압 옵션을 통해 수십~수백 bar 측정도 가능
주요 용도: 흡착제, 분말, 다공성 소재의 표면 분석
한계점
- 간접 측정: 압력 변화만을 기준으로 계산하므로실제 주입량을 직접 측정하지 못함
- 누적 오차: 고압 측정 시 압력센서 감도, dead volume, 온도 변화 등에 민감
- Dead Volume 영향: 공장 출고 교정 고정식 방식으로, 시료 샘플이 변경시 혹은 빈 공간(밸브·배관 등)에 의한 계산 오차
- 정밀도 제한: plateau(평탄 구간)의 미세한 변화 포착 어려움
- 시료의 제한성: 액체나 Thin Film 실험 불가능
즉, 타사 장비는 본래 저압 물리흡착용이며,
고압 옵션으로 확장 측정이 가능하지만, 정밀 반응 분석에는 한계가 있습니다.
세타람(Setaram) GAS PRO (고압 흡착·열역학 분석기) :
세타람 GAS PRO는 단순한 표면적 측정기가 아닌,
- 고압에서의 가스 저장·반응·흡탈착 거동을 정밀 분석하는 열역학 장비입니다.
주요 특징
- 측정 항목: 가스 저장용량, 흡착 엔탈피, PCT 등온선, 탈착 속도(Kinetics)
- 측정 방식: 정확히 보정된 용기(Reservoir) 에서 알고 있는 가스량(부피 또는 질량) 을 주입하고, 결과 압력 변화를 직접 비교 측정하는 직접 측정 방식
- 작동 압력: 최대 200 bar까지 정밀 제어
주요 용도: 수소 저장소재, 흡착제, 금속수소화물, CO₂ 흡수재 등 연구개발
장점
- 직접 측정 방식: 압력 변화로 추정하지 않고, 실제 주입된 가스량을 기준으로 계산 → 높은 재현성
- 고해상도 데이터: plateau 평탄 구간에서도 다수의 세밀한 데이터 포인트 확보로 고해상도 측정 실현
- Microdoser(0.5 mL) 옵션: 초미세 가스 주입 가능 → 미세 반응 감지 가능
- Dead Volume 최소화 및 완전히 통제 가능: 가장 작은 비활성 기체인 헬륨 보정 방식 → 샘플 표면에 거의 흡착하지 않음. 샘플 챔버가 바뀌어도, 샘플 형태(액체·고체·필름)가 달라도, 압력/온도 범위가 달라도 → 헬륨으로 실험 그 순간의 실제 내부 부피를 정밀 보정함.
- 시료의 다양성: 고체, 액체, Thin Film 등 다양한 시료의 실험이 가능 합니다.
- Calvet 초미세 열량계와 연동 가능: 흡착·탈착 반응 중 발생하는 초미세 열량과 열세기까지 동시에 분석 가능. 즉, 기체 흡착 탈착 양과 발열량을 동시에 분석 할 수 있고, 고체와 기체 사이의 상호작용 강도를 파악하고 표면 특성을 보다 정확하게 평가할 수 있습니다.
가스 흡착/탈착/반응 분석이 모두 가능한 이유 ;
1. 정밀 압력 제어 시스템 :
- PID 기반 압력 조절 기능으로 흡착 등온곡선과 탈착 곡선 모두를 정밀 제어 가능.
2. 고온-저온 온도 조절 :
- –260°C ~ 500°C의 온도 범위를 통해 저온 흡착과 고온 탈착 분석을 흡착->탈착->흡착->탈착…연속적으로 수행 가능.
3. 시간에 따른 압력 변화 추적 :
- 시간·압력 데이터를 기반으로 기체 흡착/탈착 속도 및 평형 상태를 계산.
4. 사이클 반복 실험 (Cycle life) : 압력과 온도를 올리고 내리고 반복 연속 제어.
- 같은 시료에 대해 흡착→탈착→흡착→… 반복 실험 가능 → 내구성/재사용성 평가
모델 GASPRO는 “흡착과 탈착 모두 가능한 반응형 흡착 분석기”이며, 단순한 물리흡착 장비(DVS 또는 BET 계열)와 달리 기체 반응성, 압력 변화, 열적 응답까지 모두 통합적으로 분석 가능한 고급 장비입니다.
측정원리는 무게 변화 측정 방식이 아니라, 압력 변화 기반 기체 소비량을 정량 측정 합니다.
“기체가 얼마나 시료에 흡착되거나 반응했는지, 압력의 변화를 통해 정밀하게 측정하는 장비입니다.”
- 시료가 기체를 흡착 → 압력 감소 → 압력 감소 양을 계산
- 온도와 압력을 제어해 흡착/탈착/반응 과정을 모두 분석
- 수소 저장재, CO₂ 흡착제, 촉매, 환원 반응 등 다양하게 활용
가스 흡착 방법 ; 기체 주입 압력을 높이거나(고압) / 온도를 낮춤(저온)/ 목표가스 주입
가스 탈착 방법 ; 기체 주입 압력을 낮추거나(저압, 진공)/ 온도를 높임(고온)/ 불활성 기체로 씻어냄.
방법들을 선택하거나 복합적인 방법으로 흡착과 탈착을 반복하여 실험 가능.
모델 GAS PRO – 가스 흡착탈착 양 분석기
위 동영상은 세타람사 모델 GAS PRO 에 대한 간단한 소개 동영상 입니다. KEP Technologies 그룹/ 스위스 SETARAM사의 한국대리점은 한미산업 입니다.
글로벌 본부 세타람 사 스위스 소재–>웹사이트
글로벌 제조 세타람 사 리옹(제네바 남서쪽 1.5시간 거리)
아시아 본부 홍콩 or China
모델명 GAS PRO
한국대리점 한미산업
MODEL GAS PRO (스위스 KEP 그룹 세타람 브랜드 제조 공급)
특징 :
- 가스 흡착탈착 양 분석
- 고압 실험 환경 (진공 옵션)
- 부식성 반응성의 다양한 가스에서 실험 가능 : 황화수소(H₂S 황화수소), 암모니아(NH₃) 가스 분석용은 모델 GAS PRO V2 WITH SPECIAL TESCOM MONITOR (특수형) 입니다.
- 모델 Calvet, Micro Calvet 의 초미세 열량계에 연결하여 시료에 대한 가스 흡탈착의 발열양 측정 가능
- Plug in 추가 가능 연결 장치 ;
-고압 질량분석기(MS Mass Spectrometer) : 기체 성분 분석용인 모델 FLEXI HP MS
-고압 수소 공급 장치 : 모델 FLEXI HYCO
-CALVET Calorimeter
- 추가 옵션 장치 ;
-영하 260°C 액체 수소 초저온 냉각 환경 조성 장치, 모델 Cryo Pro (저온에서 기체 흡착용량이 극대화)
-수 mg 단위 시료 정확히 주입 측정 장치, 모델 MICRO DOSER

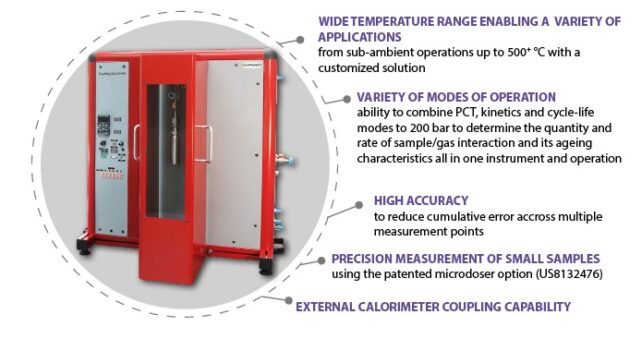

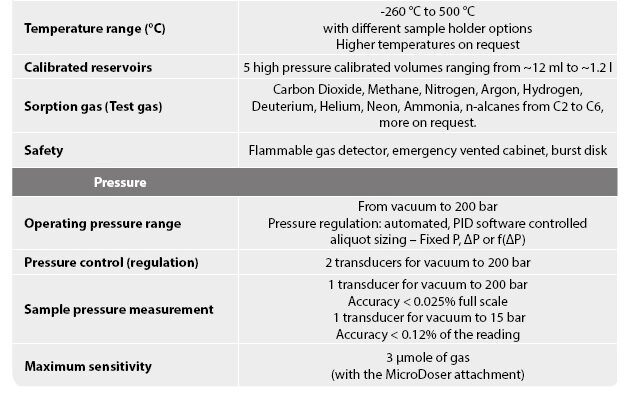

기체 흡착탈착 분석기, 모델 GAS PRO의 상세 사양
1. 압력 : 진공 ~ 최대 200 bar까지
GAS PRO V2– Maximum temperature and pressure of standard vessel : 500°C and 200 bar
GAS PRO HA – Maximum temperature and pressure for HT vessel : 500°C and 100 bar (단종)
저진공 10-2 mbar, 고진공 10-4 mbar
-시료나 시료홀더 등에 따라 달라질 수있습니다.
-시료와 기체 간의 반응량, 반응속도, 열화(노화) 특성을 동시에 정량 분석
2. 광범위한 온도 범위 제공 :
-영하의 온도 -260 ~ 500°C 범위 실험 가능. (흡착 탈착 실험 촉진 가능, 영하 환경은 옵션)
-흡착, 탈착, 반응, 열분해 등 다양한 응용 분석을 하나의 장비로 수행 합니다.
3. 고정밀 압력 센서 2개 사용 (모델 GAS PRO HA 버전은 고정밀 측정 버전 입니다)
–High Accuracy 센서를 두 개 장착해, 아주 작은 흡착량 변화도 정확하게 측정 가능.
–여러 번 기체를 주입·측정하는 경우에도, 일반 센서에서 생길 수 있는 **누적 오차(cumulative error)**를 최소화.
4. 다중 확장 저장소(Expansion reservoirs) ; 기체 부피와 압력을 정밀하게 조절·측정하는 핵심 부품입니다.
–5개의 정밀 교정된 부피를 가진 기체 저장소가 있어, 고압 대용량 실험에서부터 미세 주입 까지 가능 합니다.
–각각 온도 제어와 압력 측정이 가능해, 다양한 실험 조건에서 정밀 측정 지원.
5. 정교한 압력 제어 장치
–실험 중 원하는 압력을 빠르고 안정적으로 맞출 수 있음.
–등온선, 동역학, 사이클 테스트 같은 다양한 모드에서 중요한 역할.
6. Dead Volume 최소화 및 완전 통제 가능 : 가장 작은 비활성 기체인 헬륨 보정 방식 → 샘플 표면에 거의 흡착하지 않음. 샘플 챔버가 바뀌어도, 샘플 형태(액체·고체·필름)가 달라도, 압력/온도 범위가 달라도 → 헬륨으로 “실험 그 순간의 실제 내부 부피”를 정밀 보정함.
- 시료의 다양성: 고체, 액체, Thin Film 등 다양한 시료의 실험이 가능 하나,
- 타사는 공장 출고 시 보정했던 방식 그대로 사용. 고정적인 고체 시료만 측정 가능.
7. 자동화된 실험 모드 15가지
–Isotherm 측정 (압력-흡착량 관계)
-Kinetics 분석 (흡착/탈착 속도)
–Cycling 테스트 (반복 수명 시험 : 흡착-탈착 반복 시험. 압력 올리고 내리는 연속 제어와 보조적으로 온도제어)
–그 외 다양한 실험 절차를 자동으로 수행
1) 가스 저장용량 (Gas Storage Capacity)
시료를 고정된 용기에 넣고 정확한 양의 가스를 주입한 뒤 압력 변화를 측정합니다.
시료가 가스를 흡수하면 압력이 내려가므로, 압력 감소량으로 저장된 가스량을 계산합니다.
→ 가스를 넣으면 압력이 얼마나 줄어드는지 보고, 그만큼 저장된 양을 계산합니다.
2) 흡착 엔탈피 (Adsorption Enthalpy)
서로 다른 온도(예: 25°C, 40°C 등)에서 같은 조건의 흡착 실험을 반복합니다.
온도에 따라 흡착되는 양이 달라지므로, 그 차이를 열역학 공식으로 계산해 엔탈피를 구함.
→ 온도를 바꿔가며 얼마나 흡착 탈착 하는지 비교해 열(엔탈피)을 계산합니다.
3) PCT 등온선 (Pressure–Composition–Temperature Isotherm)
한 온도에서 가스를 조금씩 단계적으로 주입(dosing)하고
각 단계에서 압력과 시료가 저장한 가스량을 동시에 측정합니다.
이 데이터를 조합하면 *P–C–T 곡선(그래프)*이 만들어집니다.
→ 가스를 단계별로 넣으면서 압력과 저장량을 계속 기록해 곡선을 만듭니다.
4) 탈착 속도(Kinetics)
충분히 가스를 저장시킨 후, 압력을 낮추거나 온도를 바꿔 가스를 빼는 조건을 만듭니다.
이때 시간에 따라 압력이 어떻게 변하는지(=가스가 빠지는 속도)를 측정합니다.
→ 가스를 빼는 순간부터 시간이 지나며 압력이 어떻게 변하는지 보고 속도를 계산합니다.
8. GAS PRO 장비의 배관·연결부 위치 ; 가스 & 진공 연결부(포트)들이 장비 측면 패널에 배치되어 있음.
연결 가능한 항목:
Test gas – 실험에 사용할 기체 공급 라인
Pneumatic supply – 밸브 구동 등에 쓰이는 압축 공기 공급
Vent – 기체 배출구
Vacuum – 시료 셀이나 배관을 진공으로 만드는 라인
Helium for calibration – 헬륨 교정용 라인 (누설 및 dead volume 교정에 사용)
Burst disk – 과압 방지용 안전 디스크
목적: 실험실 설치 시 배관을 한쪽 면에서 모두 연결할 수 있게 해서, 설치 편의성과 안전성을 높임. GAS PRO는 실험 기체, 진공, 헬륨 교정, 배출, 압축공기, 안전장치 연결부를 한쪽 패널에 모아놔서 설치와 유지보수가 쉽습니다.
9. 다양한 분석 모드 지원 ;
- PCT 측정 ; 시스템내의 가스 압력(P) – 조성(시료가 흡착한 가스의 양, C) – 실험온도(T)의 관계를 측정하는 방법으로, 가스의 저장 소재, 가스 흡착제, 분리막 재료 등에서 다양한 가스의 흡·탈착 특성 평가에 필수적인 분석 기법입니다. 온도를 일정하게 하고 압력을 변화 시키며 측정하는 방식. 주로 흡착 또는 저장 가능한 가스의 양, 평형 압력, 반응 특성 및 온도 의존성 등을 파악하기 위해 사용됩니다. a. 어떤 압력에서 얼마나 가스를 저장할 수 있는지 ? b. 흡착과 탈착 과정에서 평형 압력은 어떻게 다른지 ? c. 저장 특성이 좋은 소재인지(Plateau 구간, 저장 용량, 반응성 등) ?
- 반응 속도 측정 (kinetics) ; 얼마나 빠르게 흡착 또는 탈착이 이루어지는지 속도 측정, 시간(t) 대비 흡착량(q), 압력(P), 온도(T) 변화
위 1번과 2번의 측정방법을 이용하여 =>
- Charge(가스흡착)/Discharge(가스방출) 측정 =>1번 또는 소수의 반복 사이클에서 수행하며, 흡탈착량, 압력, 온도 등의 데이터를 측정 합니다.
- 수명 시험(cycle-life)까지 가능 => Charge/Discharge 사이클을 수십~수백 번 이상 반복하여, **장기적인 반복 사용 시 재료의 수명 안정성, 성능 유지 여부(저장 성능 열화 여부)**를 평가하는 시험 입니다.
10. 높은 정밀도 보장 ;
- 고정밀 센서를 사용하여 여러 측정 지점에서 누적 오차(cumulative error)를 최소화한다.
- GAS PRO는 시버츠 분석법(Sieverts-type) 방식의 가스 흡·탈착 장비로, 가스의 압력 변화량 으로부터 흡착량을 계산합니다. 이때 여러 단계의 압력·조성 데이터(P–C–T Isotherm)를 얻기 위해 수십 회의 측정이 반복되는데,
- 센서 정확도가 낮으면 각 단계의 미세한 오차가 누적되어 전체 등온선이 왜곡될 수 있습니다.
이를 방지하기 위해 Setaram은 다음과 같은 설계를 적용합니다:
- High-Accuracy Pressure Transducers : ±0.01 % FS 또는 ±0.02 % FS급 센서 사용 (Mensor/Tescom 계열)
- Temperature-Stabilized Reference Sensors : 온도 변화에 의한 압력 드리프트를 최소화
- Low-Drift Electronics : 장시간 실험(수 시간~수 일) 동안 전자 노이즈·제로 드리프트 보정
- Automated Calibration Routine : 내부 기준 볼륨 및 표준 압력으로 주기적 오차 보정 수행
효과
- 각 단계별 측정치의 누적 오차 최소화 ≤ 0.05 %
- 다단계 P–C–T 곡선 작성 시 데이터 정합성(reproducibility) 향상
- Kinetics test(흡·탈착 속도 분석)나 Cycle-life test(반복 실험)에서도 신뢰도 있는 결과와 안정성 확보
11. Micro Doser ; 가스 주입을 매우 정밀하고 미세하게 제어 가능합니다. 미량씩 단계적으로 주입하는 장치이며, 주로 가스 흡착, 반응열, 촉매 반응, 사이클 수명, 수소 저장량 등의 정밀 실험에 사용됩니다.
- 특허 받은 마이크로도저(microdoser)(특허번호: US8132476)를 통해
- 미세 용량 주입(μmol 단위), 수 mg 단위도 정확하게 주입하여 측정, 최소 0.5 ㎕ 주입→ 한 번에 아주 적은 양의 가스를 주입하여 흡착 등온선(pressure–adsorption curve)의 해상도가 높아 집니다.
- 더 많은 측정 포인트 확보 → Plateau 구간에서 데이터 점이 촘촘해져 흡착·탈착 반응의 세밀한 구간 변화를 관찰할 수 있습니다.
- 시료 사용량 대폭 절감 → 같은 실험을 8배 적은 시료로도 수행 가능.
- 정밀한 반복성 → 각 주입량이 일정하므로 **데이터 재현성(reproducibility)**이 매우 우수합니다.
12. 외부 열량계 연동 기능 제공 ;
- 초미세 DSC 시차주사 열량계 모델 Calvet 모델 Micro Calvet 등과 연동하여, 가스 흡착(Sorptioon) 뿐 아니라, 기체 반응 중의 발열/흡열 반응까지 정량 분석 가능. 기체–고체 간 상호작용의 강도를 이해하고, *표면 특성(surface properties)*을 보다 정밀하게 특성화할 수 있습니다.
- 열역학적 특성과 기체 반응 특성을 동시에 평가 ; 열메커니즘· 열안전성· 열효율을 동시에 검증

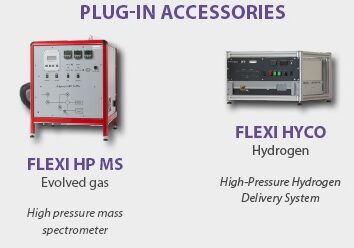

13. Plug in 추가 가능 연결 장치 ;
- 고압 질량분석기(MASS SPECTROMETER), 기체 성분 분석용, 모델 FLEXI HP MS
- 고압 수소 공급 장치, 모델 FLEXI HYCO

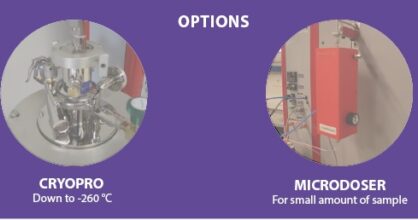

14. 모델 GAS PRO 자체의 추가 옵션 장치 ;
- 영하 260°C 액체 수소 초저온 냉각 환경 조성 장치, 모델 Cryo Pro (저온에서 기체 흡착용량이 극대화)
- 수 mg 단위 가스 시료 정확히 주입 측정 장치, MICRO DOSER
- 저진공 장치, 고진공 장치.
- 고압 가스 주입 장치
기체 흡착탈착 분석기 – 측정 응용 분야 소개
① 가스 흡탈착기 모델 GAS PRO 단독 사용 예 ;
특징: 고정밀 압력·온도 제어 기반의 가스 흡착·탈착 용량 및 동역학 측정에 최적화.
연구 분야 –> 예시 (연구목표)
- 수소 저장 소재 –> 금속 수소화물, MOF와 COF의 H₂ 저장 용량 및 흡·탈속도. (연구목표: 고압 저장 성능 평가)
- 탄소 포집(CCS) –> 고체 흡착제의 CO₂ 등온선, 재생성능 측정. (연구목표: 포집 효율 향상, 재생 비용 절감)
- 메탄, 천연가스 저장 –> ANG와CNG 소재의 CH₄ 저장 특성 평가. (연구목표: 저장 효율 분석, 상용 조건 모사)
- 촉매 반응 연구 –> 반응 기체의 소비·생성량 정밀 계측. (연구목표: 전환율·활성도 검증)
- 흡착 동역학 –> 기체 확산·반응 속도 분석. (연구목표: 속도 지배 단계 규명, 소재구조 최적화)
② 가스흡탈착기 모델 GAS PRO + 초미세 열량계 모델 CALVET 연동 복합 사용 예 ;
특징: 가스 거동(P–C–T 데이터)과 반응 열(발열·흡열)을 동시에 정량 분석하여 메커니즘 규명·안전성 평가·에너지 효율 분석에 활용.
연구 분야 –> 예시 (연구목표)
- 고압 반응 안전성 평가 –> H₂ 저장 합금, 금속 촉매의 발열 반응 측정, 배터리에서 가스와 열이 위험하게 발생하는 경우는 주로 과충전, 단락(내부·외부), 고온 환경 노출, 기계적 손상, 제조 결함 때 입니다. 이때 전해액·전극이 분해되거나 분리막이 손상돼 급격한 발열과 가스 방출이 일어날 수 있습니다. (연구목표: 과열·폭주 위험 예측, 안전 운전 설계)
- 흡착 메커니즘 규명 –> 동일 흡착량 대비 발열 특성 비교. (연구목표:물리·화학 흡착구분, 결합 에너지 분포 추정)
- CCS 소재 개발 –> CO₂ 흡·탈착 발열량과 재생 에너지 동시 분석. (연구목표: 재생 효율 극대화, 운전비용 절감).
- 에너지 저장소재 최적화 –> 수소·메탄 저장소재의 저장량과 발열량 동시 측정 (연구목표: 저장 효율·열관리 최적화)
- 촉매 반응 열분석 –> 촉매전환의 전환율과 반응열 동시 측정 (연구목표: 부반응 식별, 선택성 향상)
- 흡착탈착 사이클 내구성 평가 –> 압력과 온도를 올리고 내리는 반복 연속 제어에 의해, 흡·탈착에서 발열 변화 모니터링 (연구목표: 성능 열화 메커니즘 규명)
핵심 차이 ; GAS PRO 단독 vs GAS PRO + CALVET 초정밀 열량계 와의 차이점
- GAS PRO 단독 → *시료에 기체를 얼마나 흡착하는가 ?*, 기체 저장·전환 성능에 대한 정량적 용량·속도 분석.
- GAS PRO + CALVET 초정밀 열량계→ *시료에 흡착하면서 어떤 에너지가 오고가는가 ?* 성능 분석 + 반응 열 거동까지 확보 → 열메커니즘·열안전성·열효율을 동시에 검증.
핵심 차이 ; GAS PRO (가스흡탈착양 분석기) vs TGA (가스흡탈착 열중량분석기) 와의 차이점
GAS PRO
- “압력 변화를 측정하는 분석기”
- 흡착탈착시 무게 변화가 거의 없는 초경량 시료
- 기체별 흡착량 분석 가능(추가 가스분석기 연동시, 모델 FLEXI HP MS)
- 측정 요소 : 흡착탈착 기체 몰수(mol) 측정, P–C–T 곡선, 등온선, 동역학 곡선. (단위 mol은 분자의 개수를 나타내는 국제 단위라서, 다른 실험 조건이나 시료와 정량적으로 비교할 수 있습니다.
→ 권장 샘플 :
- 흡착탈착시 무게 변화가 거의 없는 초경량 시료 : (금속 수소화물, MOF, COF, 그래핀, 나노소재)
- 고압 가스 흡착/탈착 특성 정밀 측정 : (수소저장합급, 고압메탄저장소재, CO₂저장 소재)
- 정밀 동역학·등온선·PCT 데이터 필요: (흡착 속도 분석, 압력-조성 관계 측정)
- 반복 수명 테스트,Cycling : (장기 운전 안정성·용량 유지율 측정)
- 고정밀 압력제어와 온도제어가 필요한 측정 샘플
TGA
→“무게 변화를 측정하는 분석기”
→ 질량 변화가 크거나 부산물 분석이 중요한 고온·고압 반응 연구에 적합
→ 측정 요소 : 질량 변화(%) vs 시간/온도/압력, 흡착·탈착 질량량
→ 권장 샘플 :
- 질량 변화가 확실한 시료 : (수분 흡착제, 산화·환원 반응 촉매, 광물 변성 실험)
- 고온·고압 조건에서의 반응: (1000 °C 이상 고온 반응 실험)
- 반응 부산물(고체·액체) 생성 여부 분석 (열분해, 소성, 탄화, 산화 반응 연구)
- 온도 압력 변경 조건에서 무게 변화를 함께 보고 싶은 경우 (단, 고압력제어가 되는 특수 TGA가 필요 합니다)
가스 흡착탈착 분석기, 모델 GAS PRO – 내부 개념도
모델 GAS PRO의 개념도
