RCF 2 Axial 축방향 구름베어링 시험기
AXIAL 축방향 구름베어링 시험기 – 모델 RCF 2- 특징
- Axial 타입 축방향 구름베어링 시험기로, 축방향 하중적용 RCF 구름접촉피로 시험기 입니다.
- 구름베어링의 미세한 토크 마찰력 변화를 측정하는 기술이 적용 되었습니다.
- 소형 베어링과 중형 베어링 크기 시험 샘플 을 한대의 플랫폼에서 시험 할 수 있습니다.
- 시험 베어링 : Taper Roller Bearing/Angular Contact Bearing/Thrust Ball Bearing/Roller Thrust Bearing

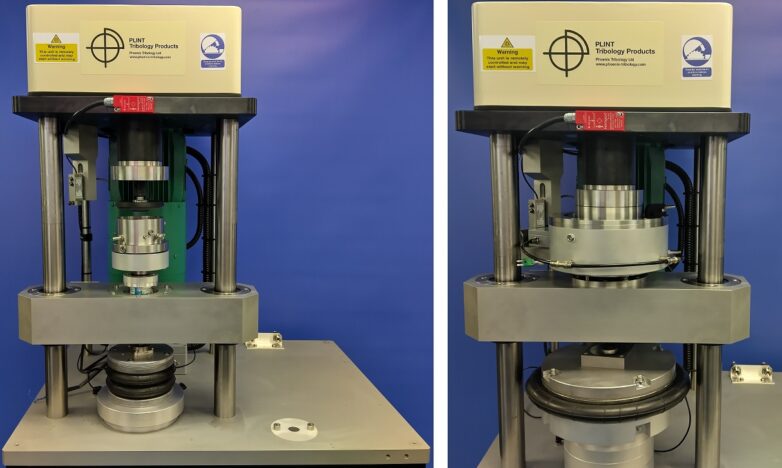

(Axial 축방향 구름 베어링 시험기) : 좌측은 최대 10kN 적용시스템, 우측은 최대 40kN 적용시스템
모델 RCF 2 Rolling Contact Fatigue Tester (RCF 시험기)
→ 영국 Phoenix Tribology사 제조, 웹사이트 링크
시험 가능한 베어링 :
Taper Roller Bearing-샘플 홀더
Thrust Roller Bearing-샘플 홀더
Thrust Ball Bearing-샘플 홀더
Rolling Four Ball Adapter(과거 공급)
Cone on Angular Contact Bearing Adapter
Thrust Ball Bearing on Disc Adapter
Back-to-back Angular Contact Bearing Adapter
모델 RCF 2 시험기 – 축방향 구름베어링 시험기 – 개요
- RCF 2 Rolling Bearing Tribometer는 구름요소 베어링의 마찰 손실(Friction Loss) 시험을 수행하도록 설계된 시험 장비입니다.
- 중형크기 및 고하중 축방향 테이퍼 롤러 베어링을 포함한 다양한 베어링 시험이 가능 합니다.
두 가지 시험 어셈블리가 제공되며,
- 소형 크기 베어링은 최대 10 kN 하중까지 시험 가능
- 중형 크기 베어링은 최대 40 kN 하중까지 시험 가능
최대 회전 속도는 7,500 rpm입니다.
RCF 2/10 Low Load Range Test Assembly
(저하중 범위 시험 어셈블리)
- 장착 가능한 베어링의 최대 외경(O/D)은 60 mm 입니다.
- 이 시험용 어셈블리는 하중적용과 회전시, 미세한 기울어짐으로 인한 편마모 발생 방지를 위한 자기 정렬(Self-aligning) 구조의 시험용 챔버(Reservoir) 로 구성되며, 중앙 윤활유 공급 및 배출 라인을 포함합니다.
- 시험 챔버는 전기 가열 방식으로 온도 제어가 가능하며, 냉각수 순환을 위한 유로가 내장되어 있습니다.
- 시험 챔버는 10 Nm 인라인 마찰 토크 직접 트랜스듀서 기술을 사용하여, 토크 측정용 Arm 장착 없이, 센서가 직접 장착되어 베어링의 마찰 토크를 직접적으로 정밀하게 측정 합니다.
- 또한, 서보-공압 제어 방식의 공압식 로드 벨로우즈(Load Bellows)와 하중 피드백용 센서(Force Transducer)를 포함하며,
- 하중 제어 범위는 200 ~ 10,000 N 입니다.
<=시험용 베어링에 가해지는 하중은 장비 수직회전축(스핀들)에 장착된 베어링에 의해 직접 반력으로 지지 됩니다.

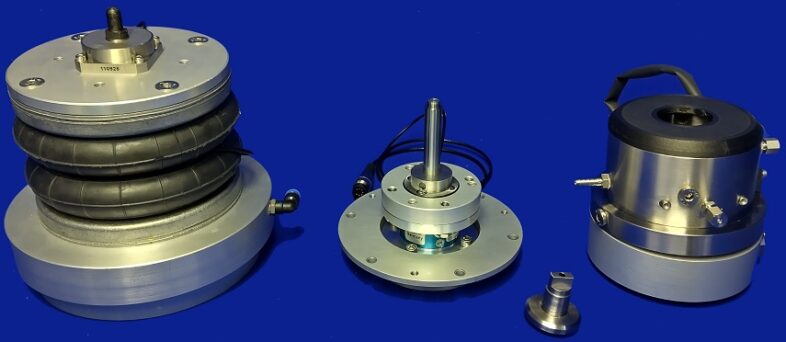

좌측 상단 부품 : Max 10,000N 저하중 공급용 공압 Belows와 하중제어 측정 센서
중간 상단 부품 : 미세 마찰토오크 변화 측정용, In Line Direct Torque Sensor
우측 상단 부품 : 시험 베어링 장착 챔버와 하우징
- 시험 베어링에 가해지는 하중은 장비 수직회전축 스핀들 베어링에 의해 직접 반력으로 지지됩니다.
- 사용자 맞춤형 베어링 지그(Custom Bearing Tooling)는 기본 구성에 포함되지 않으며,
- 사용자의 시험 요구 사항에 맞춰 별도로 주문해야 합니다.
- 장착 가능한 베어링의 최대 외경(O/D)은 60 mm입니다.

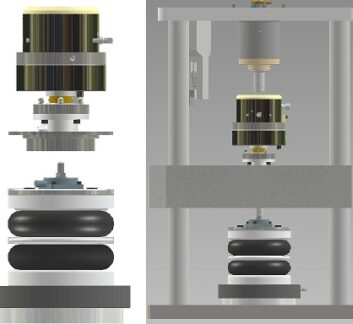

RCF 2/10 Low Load Range Test Assembly (저하중 범위 시험)

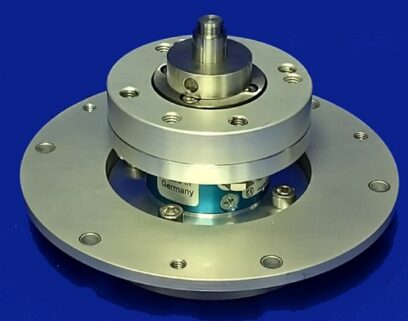

– 미세 토크 측정용, In Line Torque 센서

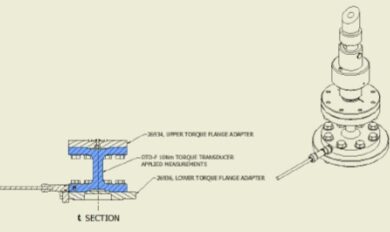

최초 버전 –
- 미세 토오크 측정
- 큰 수직축 하중 측정
- 동시 측정으로 토오크 마찰력 측정의 해상도가 떨어졌음.

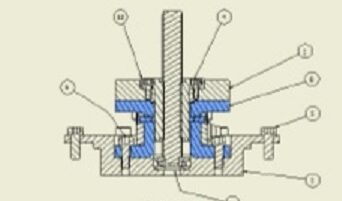

최신 버전 –
- 중앙에 홀이 있는 토크 트랜스듀서 사용
- 내부에 스플라인 부시 + 스플라인 샤프트
- 샤프트는 축방향 슬라이딩 가능
- 축 하중은 스러스트 베어링에서 반력 형성 을 하여 축방향 하중 측정 0
- 토오크 센서를 정밀한 것을 사용 가능하여 미세한 토크 변화를 측정 가능.
- 소형 구름베어링의 미세 토오크 마찰력 변화를 측정하는 센서 시스템 입니다.
- 단열 단일 베어링 시험 시, 10kN의 큰 축하중 조건에서도 10Nm 이내의 미세한 마찰 토크를 정확히 측정할 수 있는 고강성 토크 측정 시스템 입니다.
- 시험기에 장착되는 단열 단일 베어링(single bearing) 방식의 다양한 구름요소 베어링 시험 측정용 입니다.
- 축하중 인가형 토크 센서 (Axially Loadable Torque Sensor)
- 정격 토크 측정 범위: 최대 10 Nm →베어링 마찰토크는 일반적으로 수 N·m 이하가 대부분, 고하중에서도 보통 5~8 Nm 범위
- 적용 장비: 모델 TE 92 의 TE 92/ RCF 시험장치, 모델 RCF 2의 RCF 2/10 저하중 시험시스템
- 최대 허용 축방향 하중: 10 kN

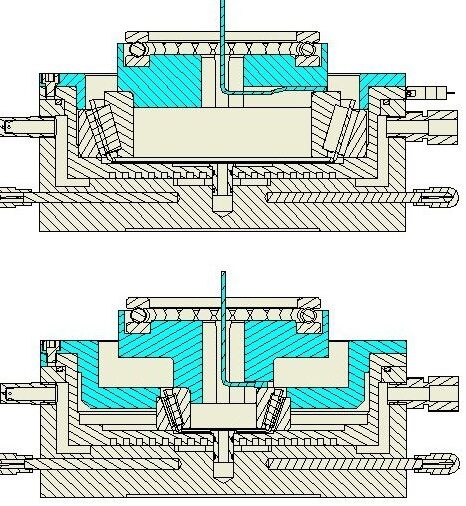

RCF 2/40 High Load Range Test Assembly
(고하중 범위 시험 어셈블리)
- 장착 가능한 베어링의 최대 외경(O/D)은 180 mm입니다.
- 이 시험용 어셈블리는 하중적용과 회전시, 미세한 기울어짐으로 인한 편마모 발생 방지를 위한 자기 정렬(Self-aligning) 구조의 시험용 시험챔버(Reservoir) 로 구성되며, 중앙 윤활유 공급 및 배출 라인을 포함합니다.
- 시험챔버는 전기 가열 방식으로 온도 제어가 가능하며, 냉각수 순환을 위한 유로가 내장되어 있습니다.
- 이 어셈블리는 토크반력 장착방식의 토크 암(Torque Arm) 구조를 갖추고 있으며,
- 회전 자유도를 확보하여 부드럽게 회전하도록 도와주는 테이퍼 롤러 베어링(Taper Roller Bearing)과 약간의 기울어짐을 자동으로 정렬 보정을 위한 스페리컬 플레인 베어링(Spherical Plain Bearing) 의 조합 위에 토크 반력 방식으로 장착됩니다.
- 토크 암은 장비 본체에 장착된 로드셀(Load Cell) 에 반력을 전달하여 베어링의 마찰 토크(Friction Torque) 를 정밀 측정합니다.
- 또한, 서보-공압 제어 방식의 공압식 로드 벨로우즈(Load Bellows)와 하중 피드백용 센서(Force Transducer)를 포함하며,
- 하중 제어 범위는 2,000 ~ 40,000 N 입니다.
- 시험 베어링에 가해지는 Max 40,000N의 하중은 수직회전축(스핀들) 하우징 하부에 장착된 스러스트 볼 베어링이(Thrust Ball Bearing) 직접 받아 줍니다. 따라서 과도한 하중이 장비 스핀들 베어링으로 전달되지 않습니다.
- 이를 통해 하중이 장비 스핀들 베어링에 전달되지 않도록 설계되어, 장비 보호와 측정 안정성을 확보 합니다.

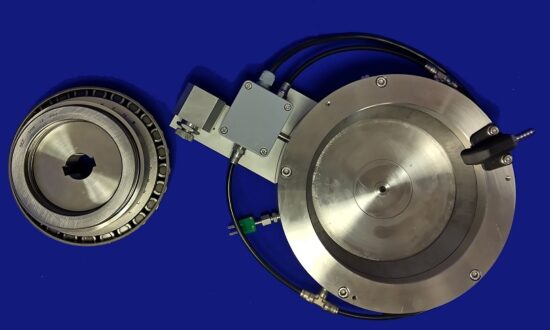

RCF 2용 중형 크기 베어링 시험 어댑터(Test Adapter Assembly) 입니다
좌측 상단 부품 : Tapered Roller Bearing (테이퍼 롤러 베어링)
우측 상단 부품 : 시험 어댑터 모듈 입니다. 구성은 다음과 같습니다
- 대형 원판형 하우징 → 시험 윤활유 챔버
- 상단 케이블 → 토크/온도 센서 연결
- 측면 피팅 → 윤활유 공급 배출
- 검은 고무 피팅 → 냉각수 연결부
- 시험 하중은 전용 스러스트 볼 베어링이 지지하여 장비를 보호 하도록 설계 하였습니다.
- 사용자 맞춤형 베어링 지그(Custom Bearing Tooling)는 기본 구성에 포함되지 않으며, 시험 목적에 맞추어 별도로 주문해야 합니다.
- 장착 가능한 베어링의 최대 외경(O/D)은 180 mm입니다.

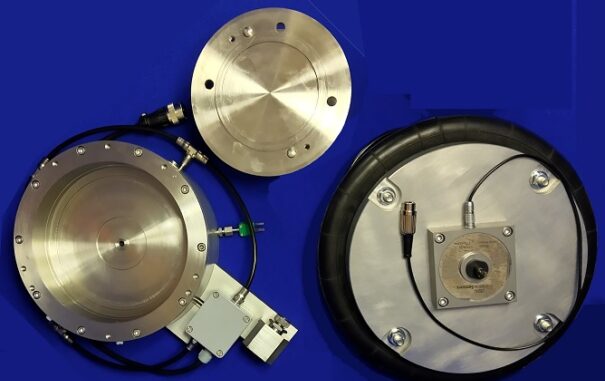

RCF 2 High Load Range Test Assembly (중형 크기 베어링 시험 어댑터 세트) 전체 구성
좌측 상단 : 실제 마찰 토크를 측정하는 핵심 모듈입니다.
상단 중앙 : 윤활유 밀폐 및 정렬 유지 역할
우측 상단 : 하중 전달 유닛 (공압 벨로우즈)
모델 RCF 2 – Lubricant Circulation System (윤활유 순환 시스템)
모든 시험 어댑터에는 윤활유 서비스 모듈(PSM-O) 사용이 권장됩니다.
PSM-O 모듈은
- 히터가 내장된 오일 저장 탱크(Sump Tank)
- 오일 공급 및 회수 펌프
- 오일-수(水) 열교환기(냉각용)
를 포함하여, 윤활유의 온도와 순환 상태를 안정적으로 제어합니다.
필요 시, 별도의 수냉 라인 또는 실험실용 칠러(Chiller)를 시험 어댑터의 냉각 유로에 연결하여 추가적인 냉각 용량을 확보할 수 있습니다.
모델 RCF 2 – Control and Data Acquisition (제어 및 데이터 수집 시스템)
- 1982년도부터 TRIBOLOGY 전문 기술로 개발된 COMPEND 소프트웨어는 오랜기간의 축적된 기술과 Know How로 사용자가 최상의 상태에서 쉽고 다양하게 사용 할 수 있습니다.
- 제어 및 데이터 수집은 COMPEND Windows 호환 소프트웨어가 설치된 호스트 PC와 Phoenix Tribology USB 마이크로컨트롤러 인터페이스를 통해 구현됩니다.
- 사용자가 프로그래밍 가능한 시험 시퀀스를 통해 자동 제어가 가능하며,
- 화면상의 토글(On-screen Toggle) 기능을 이용한 수동 제어도 지원합니다.
- 시험 데이터는 하드 디스크에 .csv 또는 .tsv 파일 형식으로 저장되어, 후속 분석 및 보고서 작성에 용이 합니다.
모델 RCF 2 – 축방향 구름베어링 시험기 – 상세 사양
- 축방향 베어링 시험기 : 구름접촉 피로 시험 (RCF)
- 구름 베어링의 미세 마찰력 측정 기술
- 소형 및 중대형 베어링 사이즈 실험 가능
- Taper Roller Bearing 측정 가능
- Max 10kN, Max 40kN 하중적용 시스템
| Item | Specification |
|---|---|
| Contact Configurations |
Taper Roller Bearing Angular Contact Bearing Thrust Ball Bearing Roller Thrust Bearing |
| Rotational Speed | 100 to 7,500 rpm |
| Motor |
4.0 kW ac @ 1,500 rpm 50% overload available for 30 seconds |
| Heated Block Power | 550 W |
| Temperature Sensor | K-type thermocouple |
| Vibration Sensor | Piezo-electric type with adjustable threshold sensitivity and cut-off time |
| Interface | Serial Link Interface Module |
| Software | COMPEND 2000 |
| Controlled Parameters |
Rotational Speed Temperature Load Test Duration |
| Recorded Parameters |
Rotational Speed Friction Torque Temperatures Number of Revolutions Test Duration Vibration Sensor Output |
RCF 2/10 Low Load Range Test Assembly
| Friction Torque | 10 Nm In-line Torque Transducer |
|---|---|
| Load Reaction | Spindle Bearings |
| Spindle Bearing Load |
10,000 N @ 3,000 rpm 4,000 N @ 7,500 rpm |
| Maximum Test Bearing O/D | 60 mm |
| Maximum Temperature | 150°C |
RCF 2/40 High Load Range Test Assembly
| Friction Torque | Torque Arm and Load Cell |
|---|---|
| Load Reaction | Bearing Housing |
| Spindle Bearing Load | 40,000 N |
| Maximum Test Bearing O/D | 180 mm |
| Maximum Temperature | 150°C |
Services Requirements
| Electricity | 380/415 V, three phase, 50/60 Hz, with neutral & earth, 7.5 kW |
|---|---|
| Clean, Dry Air | 4 cfm at 8 bar (120 psi) |
Installation
| Floor-standing Machine | 900 x 600 x 2000 mm (H), 250 kg |
|---|---|
| Bench-mounting Cabinet | 530 x 420 x 300 mm (H), 20 kg |
| Packing Specifications | 2.2 m³, GW 600 kg, NW 450 kg |
