신토 헤이돈 TYPE14 마찰계수 측정기

신토 헤이돈 TYPE14 마찰계수 측정기는 소재의 표면과 코팅면의

  • 밀착력/점착력/응집력 시험기/
  • 마찰계수/마모/
  • 스크래치(경도,밀착특성) 등 다양한 특성을 시험측정 할 수 있습니다.
  • 저희 한미산업은 2011년부터 일본 SHINTO사 HEIDON 브랜드의 공인 대리점으로서, 모델 TYPE14 마찰계수 측정기(마찰마모스크래 시험기)를 전문적으로 기술 지원 수리 가능 합니다.
  • H 자동차 제조사에서도 전문 기술지원 및 서비스 능력을 평가하여 구매 하였습니다.
일본 신토 헤이돈 타입14-마찰계수 측정기


모델 TYPE 14 마찰계수 측정기의 장점 및 시험 측정 사양에 대한 설명

TYPE 14는 표면에 대한 정적 & 동적 마찰계수를 정밀하게 측정 하는 시험기 입니다. 이 뿐 아니라 옵션 사항에 따라 아래 시험측정 기능이 가능 합니다.


A. 다양한 JIS 표준시험법 규격 지원

시험 홀더를 교체함으로써 JIS K7125, JIS P8147 등의 다양한 JIS 표준에 부합하는 시험을 수행할 수 있습니다.


B. 표면 긁힘 스크래치 경도 측정 JIS K5600

  • 원추형 스크래치 바늘에 수직하중을 가하여 샘플표면에서 스크래치 동작으로 구현된 스크래치 상흔 폭의(Width) 크기를 측정하여 스크래치 타입 박막의 경도를 측정 할 수 있습니다.
  • 연필 경도 테스트도 가능합니다.


C. ASTM D1894 표준 시험법에 따라

면, 선 또는 점 압력을 사용한 정적 마찰 및 동적 마찰 측정 면접촉압, 선접촉압, 점접촉압 또는 상호 시료를 조합하여 측정할 수도 있습니다. 일반적으로 번거롭고 개인차가 있는 평균 동적마찰 측정 결과를 쉽게 나타낼 수 있습니다.


D. 표면 끈적임 측정 (Stickiness)

샘플 표면의 점착성은 베어링에 의해 지지되는 스테인리스 스틸 롤러를 표면샘플에 적용하여 회전 저항에 따라 수치로 표시됩니다.


E. 마모에 따른 마찰 저항(마찰력) 변화 실시간 측정

Repeat 동작 명령에 따라, 샘플표면에 왕복운동 마찰을 반복하여 표면 상태 마모 변화 및 필름 박리가 발생하기 전의 왕복 마찰 횟수를 측정 할 수 있고, 이것은 마찰력 혹은 마찰계수 저항의 증감 으로 판단할 수 있습니다.


F. 긁힘 스크래치 강도 측정

내스크래치 저항성 혹은 스크래치 강도 측정은 샘플표면에서 수평 방향으로 수행할 수 있습니다.


G. 박막 접착력 측정

스크래치 시험 상부 바늘 팁의 수직 하중을 단계적으로 증가시키면 긁힘 저항의 마찰계수나 마찰력 저항변화에서 박막 박리 임계 하중을 찾을 수 있습니다.

H. 박리 저항 측정

듀플렉스 기판 층 사이의 접착력과 박리 저항은 180도 박리 및 T-박리 시험을 통해 측정할 수 있습니다.


모델 TYPE 14 마찰계수 측정기 – 측정 원리

TYPE 14FW_Measurement principle

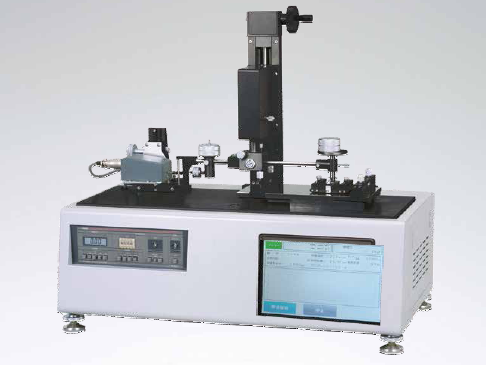

모델 TYPE 14 마찰계수 측정기 – 외형 설명

일본 신토 헤이돈 타입14-마찰계수 측정기



아래 동영상 2개 소개 드립니다.

(신토 헤이돈 모델 TYPE14 마찰계수 측정기)

점 접촉 왕복형 마찰 운동에 의한 마모시험기 동영상


면 접촉 일회 한방향 마찰 운동에 의한 표면의 마찰계수 측정 동영상 ; ASTM D 1894

Type 14FW 상세 사양 :

Stroke speed 5 to 6000mm/min
Drive motor AC servo motor
Drive system Rack and pinion
Stroke length 1 to 100mm
Stroke mode Single mode: Automatically stops upon reaching a preset travel distance
Repeat mode: Reciprocating motion with a preset stroke length (up to 99,999,999 times)
Measuring range 0 to 0.98N or 0 to 19.61N
Table dimensions 240mm × 120mm
Safety features Overload safety device
High-frequency noise suppression circuit
Dynamic strain amplifier
Zero-point adjustment: Digital servo auto-zeroing reset system
Output (non-linear) 0 to ±5V (±0.05%FS or less)
Sensitivity selection: 0/100/50/25/10%FS
SN ratio: 60dB
Response frequency characteristic: 2kHz/-3dB
Filter: 1/10/100/PASS
Operating environment 0 to 50°C, 85% RH or less (non-condensing)
Power supply AC100V, 50/60Hz
Overall dimensions W: 630mm × D: 350mm × H: 580mm
Accessories ■ Load converter: 1 unit
■ Scratch test pin: 1
■ ASTM flat indenter: 1 set
■ φ10 mm ball indenter: 1 set
■ Combination weights: 1 set
■ Power supply cord: 1
■ Acrylic cover: 1
■ Tools: 1 set
■ Parts case: 1
■ Vertical gauge: 1
■ Operation manual: 1

연관된 시험기 리스트

영국 PHOENIX사 제품 리스트-1
제품정보
영국 PHOENIX사 제품 리스트-2
제품정보
고온고속 왕복형 마찰마모 시험기
제품정보
고압 마찰마모시험기
제품정보

추가 시험 가능한 시험 장치들 ;

신토 헤이돈 모델 TYPE 14 마찰계수 측정기

SHINTO_HEIDON_마찰마모시험기_Aritificial Leather Holder

●인조가죽 샘플 – 적용 모델 :

Type 14, 18, 22, 30, 34, 38, 40 및 HHS


●적용 예시:

  1. 스마트폰 화면 평가
  2. 자동차 대시보드, 핸들 등의 평가
  3. 타인이 접촉하는 물체의 마찰 및 마모 시험

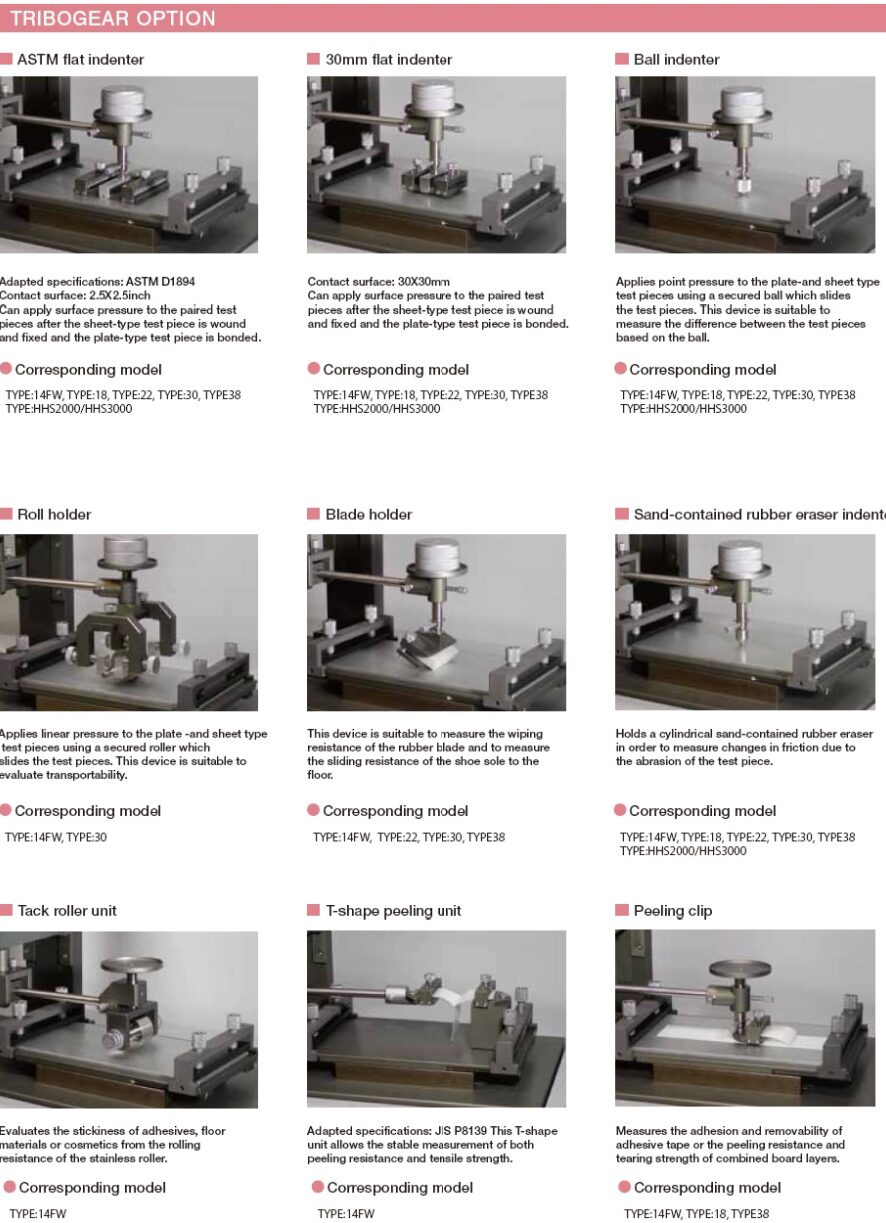

다양한 시험장치 리스트 :

  1. ASTM D1894 Flat Indenter : 평면 접촉 시 마찰/마모/접착력 측정용 (ASTM D1894용 평면 압입기는 63.5mm × 63.5mm, ISO 8295용 평면 압입기는 63mm × 63mm입니다.)
  2. Ball Indenter : 점 접촉 시험 (강구, 세라믹 등으로 압입)
  3. Scratch Test Pin : 스크래치 저항력 평가, 스크래치 경도 측정
  4. Roller Jig : 스테인리스 롤러 회전 저항을 통한 점착력/부드러움 평가
  5. Blade Holder : 날(edge) 접촉 마모/스크래치 시험 (선 접촉 구조)
  6. Sand-contained Eraser Holder : 연마성 고무를 통한 스크래치 마모 및 마찰 변화 측정
  7. Pencil Hardness Holder : 연필 경도 시험 (JIS K5600-5-4 대응, 필름 강도 평가)
  8. Artificial Leather Holder : 인조가죽 소재 마찰감 및 마모 특성 측정용
  9. Steel Wool Holder : 스틸 울/거즈/고무 등으로 마찰/마모 진행 시 변화 감지
  10. Y-Stage Feeding Unit : 시편의 Y축 이동 시험 – 다축 마찰 시험 자동화에 유리
  11. Heating Plate (HP2000/5000) : 고온(200~500℃) 조건에서 마찰/마모 시험
  12. Cooling Unit (PC2000) : Peltier 방식 냉각 장치 – 저온 마찰/마모 시험
  13. Liquid Tray : 윤활유·용액 내 마찰/마모 시험
  14. CCD 카메라/Tribosystem : 마모 상태, 박리, 입자 이동 등의 영상 관찰
