TABER사 회전식 마모 시험기, 신모델 1700/1750

TABER사 회전식 마모시험기

Model 1700(Single Head=시험장치 1개)/1750(Dual Head=시험장치 2개)

한미산업은 1999년부터 미국 TABER사의(=테이버 사) 한국 공인대리점으로

국내에서 유일하게 마찰마모스크래치시험 전문 기술지원이 가능 합니다.

테이버사의 회전식 마모시험기로 하부시편에 시험샘플을 설치하고 회전시키면서 특수기술의 연마휠로 하중을 적용시켜 다양한 소재에 대한 마모 시험기 입니다.

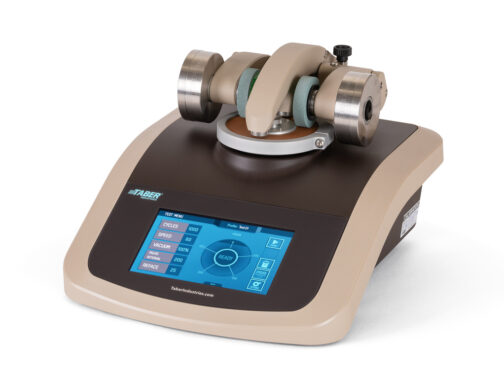

TABER사 회전식 마모시험기 모델 1700(Single Head=시험장치 1개)

테이버사의 회전식 마모시험기로 하부시편에 시험샘플을 설치하고 회전시키면서 특수기술의 연마휠로 하중을 적용시켜 다양한 소재에 대한 마모 시험기 입니다. 섬유 글라스 LCD 차량내장재 세라믹 고강도 메탈 등 다양한 마모시험 스커핑 시험도 가능

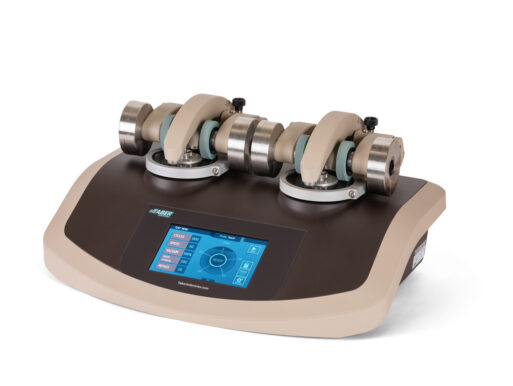

TABER사 회전식 마모시험기 모델 1750(Dual Head=시험장치 2개)

테이버사 회전식 마모시험기의 시험장치 이미지로=>

하부 장치는 시험 샘플, 상부장치는 테이버사의 특수 연마휠


태이버 사, Model 1700 회전식 마모 시험기 동영상

테이버사 회전식 마모시험기, 신모델 1700/1750 –> Taber사 홈페이지 를 보기 전에 아래 내용 먼저 보시면 유익 합니다.

TABER 왕복형 마모시험기 모델 5900 —> 한미산업 사이트 링크



  • 광범위한 재질의 마모시험기! 세계표준!
  • 러버, 플라스틱, 섬유, 가죽, 금속, 스틸, 고강도 세라믹, 필름, 코팅, 페인트, 글라스, Wood 등의 다양한 재질은 Taber사에서 개발된 다양한 마모 Wheel에 의하여 내마모 시험 평가 가능.

구형 회전식 마모시험기 Model 5135

구매 시 내용 물의 일부 사진 입니다.

연마 휠의 다양한 종류

연관된 시험기 리스트

영국 PHOENIX사 제품 리스트-1
제품정보
영국 PHOENIX사 제품 리스트-2
제품정보
고온고속 왕복형 마찰마모 시험기
제품정보
고압 마찰마모시험기
제품정보

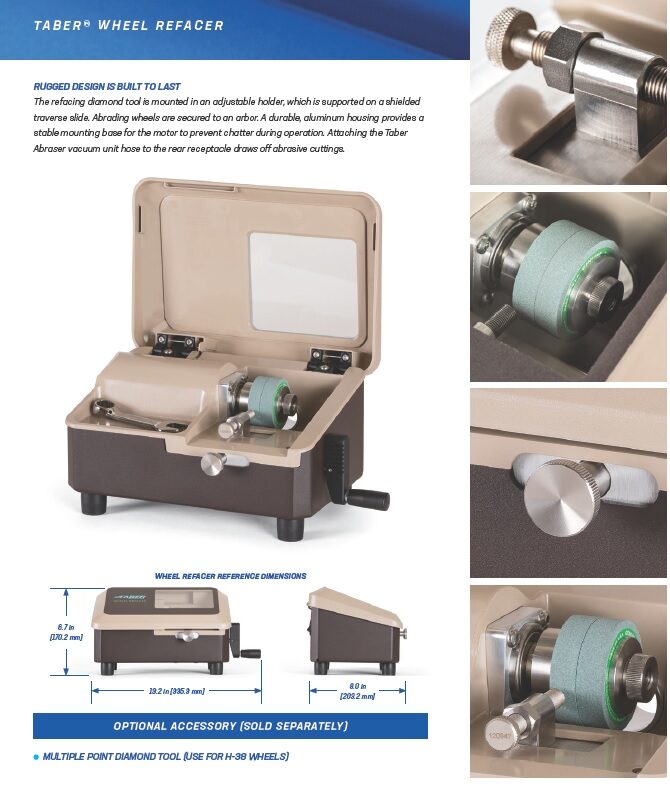

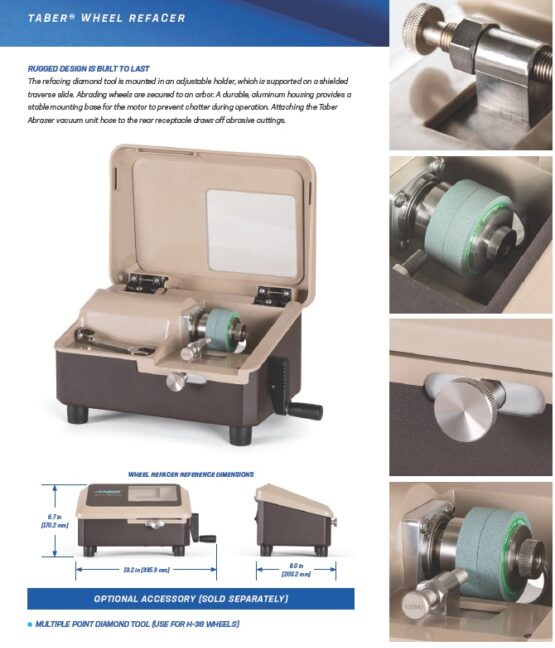

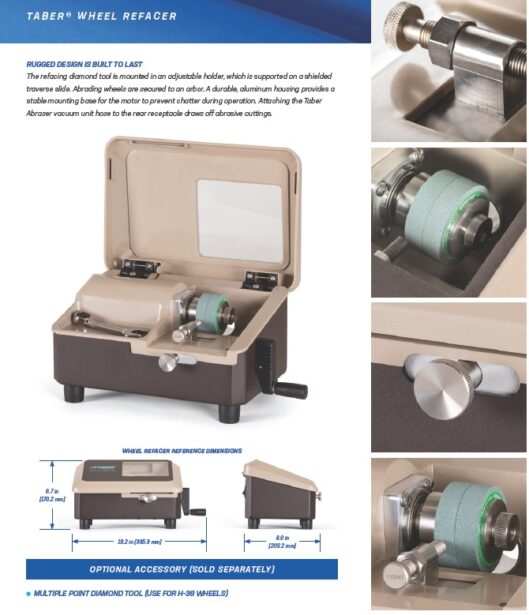

모델 350 Wheel Refacer ;

  • 회전식 마모시험기에 사용되는 초록색 도우넛 모양의 연마휠 표면이 거칠기가 나빠지거나 오염될 경우, 표면을 새롭게 갈아내는 장치로, 경질의 H 연마휠에 사용 됩니다.
  • 이 기구는 또한 원형 휠을 교정하고 탄성재질 CS Calibrase® 및 유리결정질 H Calibrade® 휠 모두에서 ‘크라운’ 조건을 교정하는 데 사용할 수 있습니다.
테이버사의 회전식 마모시험기의 연마휠을 표면이 오염되거나 거칠기가 나빠질 경우, 연마휠의 표면을 새롭게 만들어 주는 장치

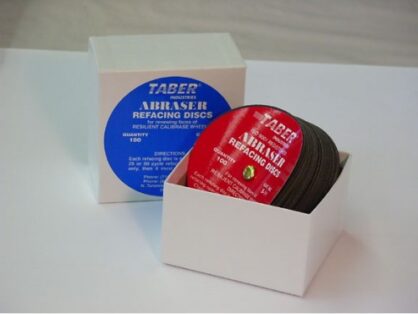

S-11 Refacing Disc ;

Calibrase CS 탄성재질의 연마휠 표면을 리페이싱(깨끗하고 표면을 다듬는) 소모재 입니다.

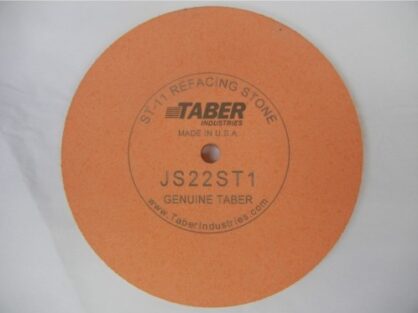

ST-11 Refacing Stone :

CS-10F 탄성재질 연마휠의 표면만 리페이싱(깨끗하고 표면을 다듬는) 소모재 입니다.

TABER사 회전식 마모시험기에 사용되는 CS 연마휠 CALIBRASE에 대부분 사용하는 REFACING용 소모재 입니다.
TABER사 회전식 마모시험기 에 사용되는 CS-10F 연마휠에만 사용하는 리페이싱 소모재 입니다.

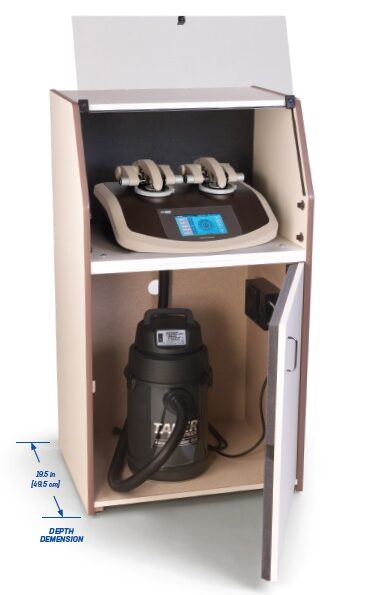

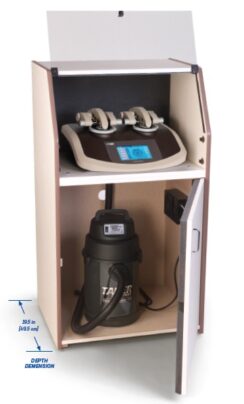

Taber Quiet Cabinet ;

Taber Rotary Abraser 회전식 마모시험기와 그 진공펌프 시스템을 작동할 때의 일반적인 소음 수준은 80dB을 초과할 수 있습니다.


소음 감소용 콰이어트 캐비닛(Quiet Cabinet)은 방음재를 활용하여 가청 소음 수준을 최대 2.5배(데시벨 기준 20% 감소)까지 줄여주며, 일반적인 사무실 환경과 비슷한 소음 수준을 제공합니다.


적층 파티클보드(laminated particleboard)로 제작된 이 콰이어트 캐비닛은 내구성을 더해주고 어떤 실험실이나 제조 환경에도 잘 어울리는 고압 라미네이트 외피를 포함합니다. 또한, Taber Rotary Abraser를 위한 편리하고 먼지 없는 작업 공간을 제공하며, 시험 시편, 소모품, 액세서리를 보관할 수 있는 충분한 공간도 있습니다.

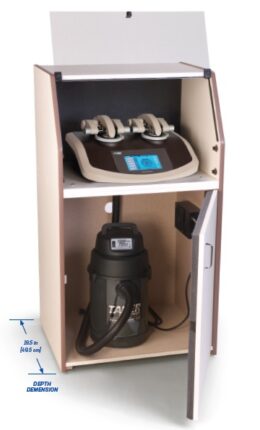

1750-QUIET CABINET


특수 추가 시험 장치


Model 503-13 (포드차 스커핑 시험 장치)

Scuffing Head Attachment Set – for Ford Motor Company MF-MH BN804 (includes heads “A” & “B” and 2 lb. weight)



304-GM (GM 스커핑 시험 장치)

Scuffing Head Attachment Set – for General Motors GM991P (includes “C” head and 1 lb. weight)



Taber 회전식 마모시험기의 사양 ;

Abrasive Disk:

120 OD x 6.5 ID x 3 mm (4.72 x 0.26 x 0.12 in~)

Abrasive Media:

Paint (#CS10; #CS17)  Tile (#CS17)

Wood (#S32; #S33)  Plastic (#CS17; #H18; #H19)

Specimen Size:

51 mm Ø x 13 mm (2 x 0.5 in~)

Specimen Loading:

0.25; 0.5; 1.0 kg

Counter:

6 Digit Electronic

Power Required:

110 VAC or 220 VAC

Motor:

1/8 HP

Disk Rotation:

60 and 70 RPM; 2 Stage

Dimensions (LxWxH):

350x350x300 mm (13¾x13¾x11¾ in~)

Net Weight:

30 kg (~66 lb)

회전식 마모시험기 연마휠의 소재와 Refacing(표면 다듬기) 방법 소개

회전식 마모시험 Wheel의 다양한 종류

  • Calibrase CS-8 S-11 Refacing Disc
  • Calibrase CS-10F ST-11 Refacing Stone (fine side)
  • Calibrase CS-10 S-11 Refacing Disc
  • Calibrase CS-10P S-11 Refacing Disc
  • Calibrase CS-10W S-11 Refacing Disc
  • Calibrase CS-17 S-11 Refacing Disc
  • Calibrade H-10 Diamond Tool Wheel Refacer
  • Calibrade H-18 Diamond Tool Wheel Refacer
  • Calibrade H-22 Diamond Tool Wheel Refacer
  • Calibrade H-38 Diamond Tool Wheel Refacer (multipoint tool)
연마 휠    번호
연마 휠의 재질 정보
시험 하중 범위 (g)
연마 휠의 표면 거칠기
연마 휠 표면 다듬기(Refacing) 방법
CS10

Rubber and

Abrasive Grain

500–1000

Mild

Reface w/    S–11 Disk

CS10F

Rubber and

Abrasive Grain

250–500

Very Mild

Reface w/   ST–11 Stone

CS17

Rubber and

Abrasive Grain

500–1000

Harsh

Reface w/  S–11 Disk

H10

Vitrified Clay

and

Abrasive Grain

500–1000

Coarse

Reface w/

Wheel Refacer

H18

Vitrified Clay

and

Abrasive Grain

500–1000

Medium

Coarse

Reface w/

Wheel Refacer

H22

Vitrified Clay

and

Abrasive Grain

500–1000

Very Coarse

Reface w/

Wheel Refacer

H38

Vitrified Clay

and

Abrasive Grain

250

500

1000

Very

Fine

Hard

Reface w/

Wheel Refacer

S–32 CS–0

Non–Abrasive

Rubber

250

500

1000

Very

Mild

No Refacing Required

S–42

Abrasive Paper

500–1000

Medium

Replace as Required

연마 휠  번호
연마 휠의 재질번호
시험 하중 범위 (g)
연마 휠의 표면 거칠기
연마휠 표면 다듬기(Refacing)방법
CS–5

Wool Felt

250–500

None

Replace as Required

S–35

Tungsten

Carbide

500–1000

Severe

Clean as Required

S–39

Leather

500–1000

Mild used

w/ #155

grit feede

Replace as Required


시험하고자 하는 샘플의 소재에 대한 연마 휠 선정 방법

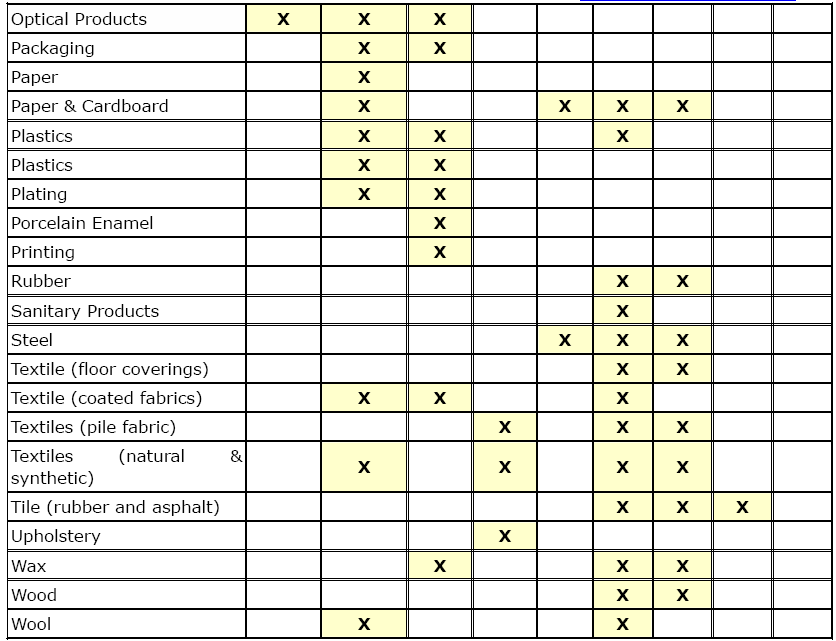

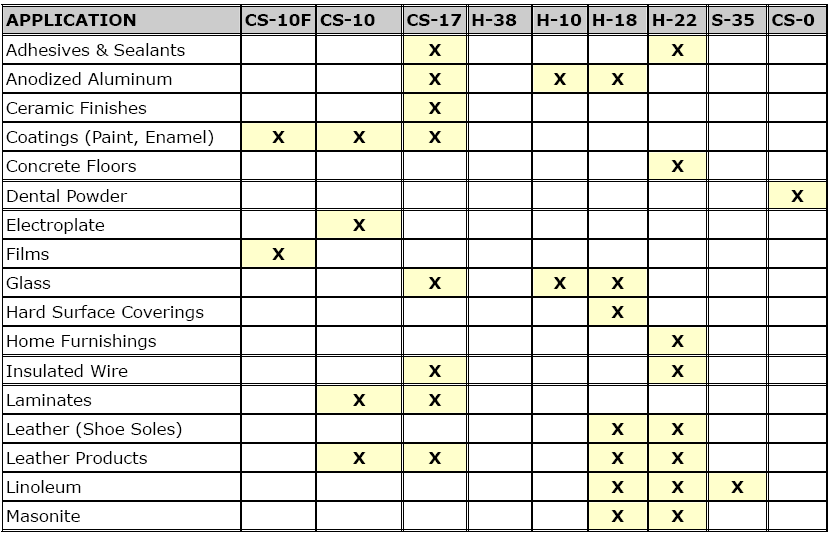

TABER사 마모시험기의 시험재질에 대한 연마휠 선택 방법 테이블
테이버사 마모시험기의 시험샘플 재질에 대한 연마휠 선택 방법 테이블


세계표준시험규격

Taber사의 Model 1700/1750 회전식 마모시험기는 수많은 소재의 마모시험과 표면 시험을 위하여 수백가지의 ISO/ASTM/JIS/KS 규격 시험이 개발 되어 있습니다.

  1. ANSI INCITS 322 Card Durability Test Methods
  2. ANSI/SAE Z26.1 Safety Glazing Materials for Glazing Motor Vehicles and Motor Vehicle Equipment
  3. ASTM C1353 Standard Test Method Using the Taber Abraser for Abrasion Resistance of Dimension Stone Subjected to Foot Traffic
  4. ASTM C501 Standard Test Method for Relative Resistance to Wear of Unglazed Ceramic Tile by the Taber Abraser
  5. ASTM C1803 Standard Guide for Abrasion Resistance of Mortar Surfaces Using a Rotary Platform Abraser
  6. ASTM D1044 Standard Test Method for Resistance of Transparent Plastics to Surface Abrasion
  7. ASTM D3389 Standard Test Method for Coated Fabrics Abrasion Resistance (Rotary Platform Double- Head Abrader)
  8. ASTM D3451 Standard Practices for Testing Polymeric Powders and Powder Coatings
  9. ASTM D3884 Standard Guide for Abrasion Resistance of Textile Fabrics (Rotary Platform, Double-Head Method)
  10. ASTM D4060 Standard Test Method for Abrasion Resistance of Organic Coatings by the Taber Abraser
  11. ASTM D4685 Standard Test Method for Pile Retention of Corduroy Fabrics
  12. ASTM D4712 Standard Guide for Testing Industrial Water-Reducible Coatings
  13. ASTM D5144 Standard Guide for Use of Protective Coating Standards in Nuclear Power Plants
  14. ASTM D5146 Standard Guide to Testing Solvent-Borne Architectural Coatings
  15. ASTM D5324 Standard Guide for Testing Water-Borne Architectural Coatings
  16. ASTM D6037 Standard Test Methods for Dry Abrasion Mar Resistance of High Gloss Coatings
  17. ASTM D7255 Standard Test Method for Abrasion Resistance of Leather (Rotary Platform, Double – Head Method)
  18. ASTM F1478 Standard Test Method for Determination of Abrasion Resistance of Images Produced from Copiers and Printers (Taber Method)
  19. ASTM F1978 Standard Test Method for Measuring Abrasion Resistance of Metallic Thermal Spray Coatings by Using the Taber Abraser
  20. ASTM F362 Standard Test Method for Determining the Erasability of Inked Ribbons
  21. ASTM F510 Standard Test Method for Resistance to Abrasion of Resilient Floor Coverings Using an Abrader with a Grit Feed Method
  22. ASTM G195 Standard Guide for Conducting Wear Tests Using a Rotary Platform Abraser
  23. EN 438-2 Decorative High Pressure Laminates (HPL); Sheets Based on Thermosetting Resins; Part 2: Determination of Properties
  24. EN 660-2 Resilient Floor Coverings – Determination of Wear Resistance – Part 2: Frick-Taber Test
  25. EN 13329 Laminate Floor Coverings – Specifications, Requirements and Test Methods
  26. EN 13696 Wood and Parquet Flooring – Determination of Elasticity and Resistance to Wear
  27. ISO 3537 Road Vehicles – Safety Glazing Materials – Mechanical Tests
  28. ISO 4586-2 High-Pressure Decorative Laminates – Sheets made from Thermosetting Resins
  29. ISO 5470-1 Rubber or Plastics Coated Fabrics – Determination of Abrasion Resistance
  30. ISO 7784-1 & -2 Paints and Varnishes; Determination of Resistance to Abrasion
  31. ISO 9352 Plastics; Determination of Resistance to Wear by Abrasive Wheels
  32. ISO 10074 Specifications for Hard Anodic Oxidation Coatings on Aluminum and its Alloys
  33. ISO 15082 Road Vehicles – Tests for Rigid Plastic Safety Glazing Materials
  34. ISO 24338 Laminate Floor Coverings – Determination of Abrasion Resistance
  35. MIL-A-8625F(1) Military Specification – Anodic Coatings for Aluminum and AluminumAlloys
  36. MIL-C-22992E General Specification for Connectors, Plugs and Receptacles, Electrical Waterproof, Quick Disconnect, Heavy Duty Type
  37. MIL-P 18493 (NAVY) Military Specification – Packing, Performed, Carbon; and Carbon Stock, Packing
  38. MIL-PRF-61002A Military Specification – Pressure-Sensitive Adhesive Labels for Bar Coding
  39. MIL-STD-13231 Department of Defense Standard Practice – Marking of Electronic Items
  40. MIL-T-28800E Military Specification – General Specification for Test Equipment for use with Electrical and Electronic Equipment
  41. NALFALF-01 Laminate Flooring
  42. NEMALD3 High Pressure Decorative Laminates
  43. SAE J 365 Method of Testing Resistance to Scuffing of Trim Materials
  44. SAE J 948 Test Method for Determining Resistance to Abrasion of Automotive Bodycloth, Vinyl, and Leather, and the Snagging of Automotive Bodycloth
  45. SAE J 1530 Test Method for Determining Resistance to Fiber Loss, Resistance to Abrasion and Bearding of Automotive Carpet Materials
  46. SAE J 1847 Abrasion Resistance Testing – Vehicle Exterior Graphics and Pin Striping
  47. Tappi T 476 Abrasion Loss of Paper and Paperboard (Taber-type method)
  48. UN – ECE Reg. 43 Uniform Provisions Concerning the Approval of Safety Glazing and Glazing Material
