모델 RCF 4, 전기차 베어링 시험 장치
Rolling Contact Fatigue and Bearing Friction Rig
(베어링의 구름접촉피로 내구시험과 마찰력 시험기)
RADIAL과 AXIAL 방향의 하중 적용 베어링 시험기
Bi-Directional Axial ; Axial 양방향의 하중 적용 베어링 시험기

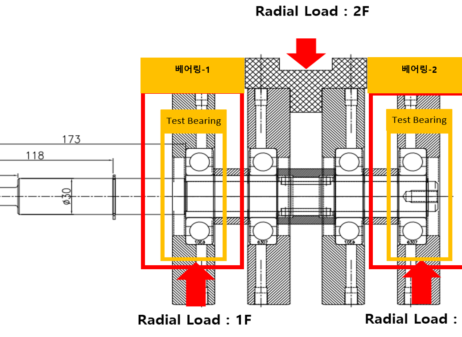

RADIAL & AXIAL 방향 복합하중 베어링 시험기에서 RADIAL 방향 하중 적용시, 베어링 두개에 하중이 1/2로 나누어 적용되는 것을 이해하기 쉽게 설명한 이미지 입니다.
AXIAL & RADIAL 방향 복합 하중 베어링 시험

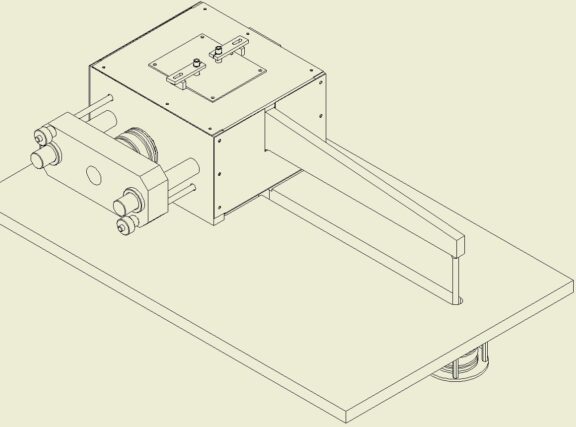

BACK TO BACK 베어링 시험장치

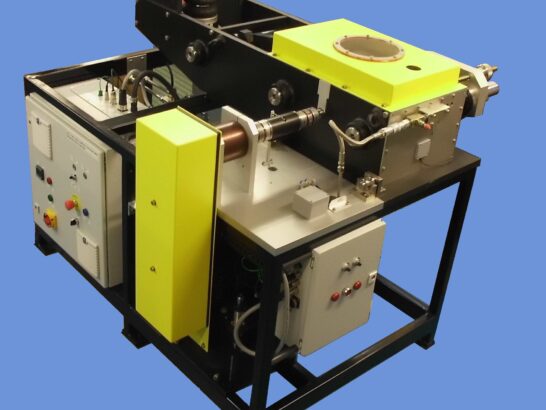

RCF 4 Rolling Contact Fatigue and Bearing Friction Rig
EV, 전기자동차에서 가장 핵심인 주축 모터와 모터에서 가장 핵심 부품인 감속기, 이 감속기의 가장 중요한 구동요소인 베어링에 대하여 구름접촉 피로 내구성 시험과 구름 및 미끄럼 복합 현상 시 동력 손실에 대한 마찰력 측정을 시험을 하는 용도입니다.
베어링 시험기는 RADIAL OR AXIAL 방향 중 한 축 방향의 하중 적용만 하는 일반적인 시험기와 달리, RADIAL AND AXIAL 복합 하중을 동시에 적용하여, 실제 전기차 운행 시에 베어링에 적용되는 하중을 실사 모사하여 시험이 가능한 베어링 어셈블리 시험 장비로, taper roller, spherical roller, cylindrical roller, angular contact, deep groove ball bearing 등 상업용과 연구 개발용의 다양한 베어링 어셈블리를 장착하여 구름접촉 미끄럼 복합요소에 대한 동력 손실의 마찰력 측정 시험을 할 수 있습니다.
전기 자동차에서 운행과 반대로 제동(brake) 중에, 충전기에 충전 작업이 이루어 질 수 있도록 감속기 내의 베어링들이 역방향 운동을 하게 됩니다. 이러한 주행과 제동의 반복 동작은 감속기내의 베어링에 순방향 역방향 순방향 역방향… 동작을 연속하게 되어, 베어링에 적용되는 힘이 AXIAL 방향에서 순방향 역방향으로 연속적인 양방향 하중 적용이 이루어지게 되어 일반적인 가솔린 디젤 자동차와는 다른 하중 적용이 이루어지게 됩니다. 이러한 현상을 실사 모사하여, 양방향 Axial 하중 적용 Two deep grove ball bearings과 한방향 angular contact bearing에 대한 구름접촉피로의 내내구 시험을 할 수 있습니다.
베어링 및 다양한 기구와 소재의 마찰마모윤활 시험에 대한–> 영국 PHOENIX TRIBOLOGY사 전문가의 교육 슬라이드
Description:
Test Assembly – Combined Radial and Axial Loading
Test assembly with combined radial and axial loading in four bearing back-to-back configuration, for taper roller, spherical roller, cylindrical roller, angular contact and deep groove ball bearings. Shaft sizes from 40 mm to 65 mm. Maximum bearing outside diameter 140 mm. Including two pneumatic bellows for load application with force transducer feedback. Maximum axial load per test bearing: 16 kN. Maximum radial load per test bearing: 40 kN. Maximum axial load: 16 kN. Maximum radial load: 80 kN. Including custom tooling for mounting TWO different sizes of test bearing. Bearing housings fitted with thermocouples for bearing outer race temperature sensing. Required test bearing sizes to be confirmed at time of order
Test Assembly – Bi-directional Axial Loading
Test assembly for bi-directional axial loading of two deep grove ball bearings and uni-directional loading of angular contact bearings. Shaft sizes from 20 mm to 40 mm. Maximum bearing outside diameter 90 mm. Including pneumatic bellows for bi-directional loading with tension/compression force transducer for load feedback. Maximum axial load per test bearing: 4 kN. Maximum axial load: 4 kN. Including custom tooling for mounting ONE size of test bearing. Bearing housings fitted with thermocouples for bearing outer race temperature sensing. Required test bearing size to be confirmed at time of order
Technical Specifications
Motor:
4 kW a.c. vector motor and drive with encoder feedback
Maximum Motor Speed:
3,000 rpm
High Speed Drive:
Flat belt
Ratio:
6.7:1
Low Speed Drive:
Timing belt
Ratio:
1:2 & 2:1
Maximum Spindle Speed:
10,000 rpm
Total Torque (베어링 4개):
0.95 Nm @ 10,000 rpm/ 1.6 Nm @ 6,000 rpm/ 3.2 Nm @ 3,000 rpm
Torque Transducer Range
50 Nm
Maximum Lubricant Supply Rate:
6.8 l/min
Maximum Lubricant Supply Temperature:
Ambient to 150°C
Change-over Filters:
3 micron
Interface:
Serial Link Interface Module
Software:
COMPEND 2000
Controlled Parameters
Motor speed
Applied loads
Test fluid temperature
Test duration
Recorded Parameters
Motor speed
Applied load
Total bearing friction
Lubricant inlet temperature
Bearing outer race temperatures
Vibration sensor output
RCF 4/1 Combined Radial and Axial Loading
Configuration:
Four bearing back-to-back
Bearing Types:
Taper, spherical, cylindrical roller, angular contact, deep groove ball
Shaft Diameters:
40 mm to 65 mm
Maximum Bearing Outside Diameter:
140 mm
Maximum Axial Load per Bearing:
16 kN
Maximum Radial Load per Bearing:
40 kN
Maximum Axial Load:
16 kN
Maximum Radial Load:
80 kN
RCF 4/2 Test Assembly – Bi-directional Axial Loading
Configuration:
Two deep grove ball bearings back-to-back
Bearing Types:
Deep grove and angular contact (uni-directional loading)
Shaft Diameters:
20 mm to 40 mm
Maximum Bearing Outside Diameter:
90 mm
Maximum Axial Load Per Bearing:
4 kN
Maximum Axial Load:
4 kN
Services
Electricity: 415 V, three phase, 50/60 Hz, 7.5 kW
Clean, dry air: 4 cfm at 8 bar (120 psi)
Mains water and drain: 10 l/min (typical)
