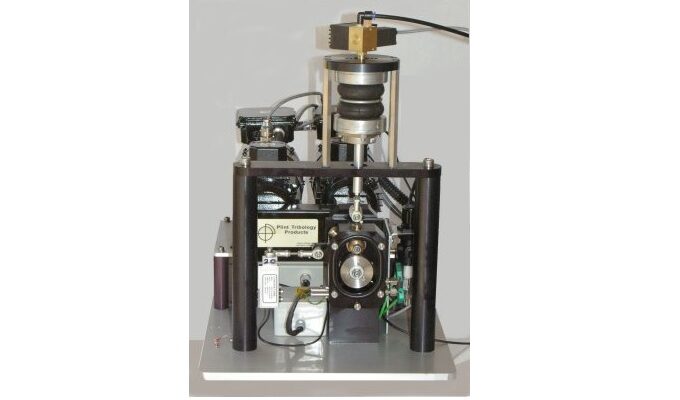

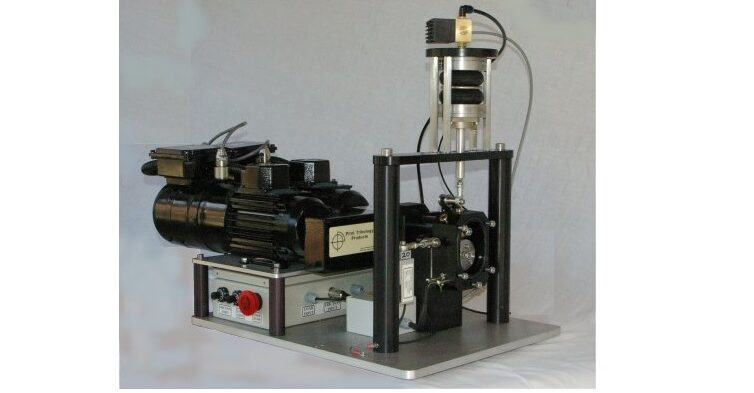

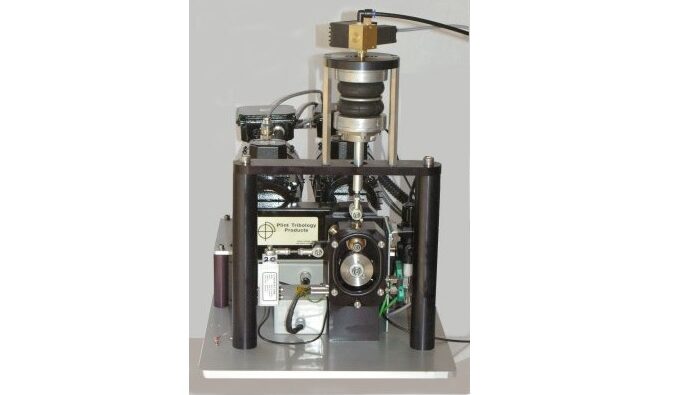

(MTM 마찰 견인력 시험기)
영국 PHOENIX TRIBOLOGY 사의 모델 TE54 MTM
Mini Traction Machine(=MTM 마찰 견인력 시험기)
모델 TE54 MTM MINI TRACTION MACHINE(=마찰 견인력 시험기)
의 특징 ;
1. 타사의 볼온디스크 시험 형상은 기울어짐으로 인해 견인오류가 발생할 수 있습니다.
2. 타사의 볼온디스크 시험 형상은 헤르츠 점 접촉(예: 평평한 디스크위 볼의 점접촉) 만으로 제한됩니다.
모델 TE 54는 EHD 필름 두께 측정용으로 설계되지 않았으며 실제로 볼 온 롤러(타원 접촉) 또는 롤러 온 롤러(라인 접촉)를 실행할 수 있는 작은 두 개의 롤러 타입 시험기 입니다. 기어, 캠앤팔로워 등을 모델링하려면 점 접촉이 아닌 선 접촉이 필요합니다.

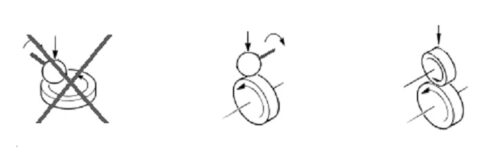

- 왼쪽의 볼온디스크 시험은 기울어짐이 발생하는 오류가 있습니다.(타사)
- 중간의 이미지는 볼 온 롤러 타입 접촉 이미지 입니다.(TE54)
- 오른쪽의 이미지는 투롤러 타입 이미지 입니다.(TE54)

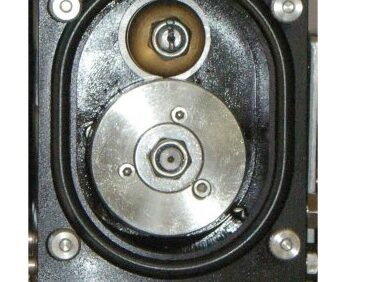

TE 54의 Two Roller 타입
시험 접촉 이미지
TE 54 MTM MINI TRACTION MACHINE
Keywords:
• ball on cylinder
• bearing materials
• cam shaft materials
• coatings
• elastohydrodynamic lubrication
• gear surface treatments
• gearbox lubricants
• mixed lubrication
• slide/roll
• spur gears
• surface engineering
• surface treatments
• traction coefficient
• two roller
Technical Specification:
Ball Specimen Diameter | 25 mm |
|---|---|
Upper Disc Specimen Dia. | 25 mm |
Upper Disc Specimen Width | 8 mm |
Lower Disc Specimen Dia | 50 mm |
Max Ball Speed | 4,000 rpm |
Max Ring Speed | 2,000 rpm |
Max Surface Speed | 5.24 meter/sec |
Max Load | 500 N |
Max Hertz Pressure (steel) | 2.0 GPa |
Oil Bath Temperature | Ambient to 150 °C |
Motor : Ball | 1:1 |
Motor : Ring | 2:1 |
Controlled Parameters
Motor speed
Motor speed difference
Applied load
Test bath temperature
Measured Parameters:
Motor speed
Motor speed difference
Applied load
Traction force
Test bath temperature
Derived Parameters:
Entrainment Velocity
Sliding Velocity
Slide/Roll Ratio
Traction Coefficient
Services:
Electricity: 220/240 V, single phase, 50/60 Hz, 1.5 kW
PC and Printer: Minimum Specification
Description ;
The ball-on-roller arrangement eliminates any possibility of spin or skew in the rolling contact and eliminates any uncertainty with regard ball or track diameter. With circumferential grinding of the roller, it eliminates all the an-isotropic materials properties associated with preparing the specimens.
볼-온-롤러 배열은 구름 접촉에서 회전이나 뒤틀림의 가능성을 제거하고 볼 또는 트랙 직경과 관련된 불확실성을 제거합니다. 롤러를 원주 방향으로 연삭하면 시편 준비와 관련된 모든 이방성 재료 특성이 제거됩니다.
Self-aligning Two Roller ;
In addition to the ball on disc arrangement, the TE 54 is also supplied with a self-aligning carrier to allow a 25 mm diameter by 8 mm wide roller to be mounted in place of the ball specimen, thus resulting in an 8 mm wide line contact. Thinner rollers can be manufactured in order to produce narrower line contacts.
자동 정렬 2개의 롤러
볼 온 디스크 배열 외에도 TE 54에는 자동 정렬 캐리어가 함께 제공되어 직경 25mm x 폭 8mm 롤러를 볼 시편 위치에 장착하여 폭 8mm 라인을 생성할 수 있습니다. 연락하다. 더 좁은 라인 접점을 생성하기 위해 더 얇은 롤러를 제조할 수 있습니다.
Control and Data Acquisition ;
Control and data acquisition are implemented via host PC running COMPEND 2020 Windows compatible software, in conjunction with a Phoenix Tribology USB micro-controller interface.
Automatic control is implemented via user programmable test sequences. Manual control is implemented using on screen toggles. Data is stored to hard disc in either .csv or .tsv file formats.
Pre-programmed test sequences are provided for generating traction and Stribeck curves.
제어 및 데이터 수집
제어 및 데이터 수집은 Phoenix Tribology USB 마이크로 컨트롤러 인터페이스와 함께 COMPEND 2020 Windows 호환 소프트웨어를 실행하는 호스트 PC를 통해 구현됩니다.
자동 제어는 사용자 프로그래밍 가능 테스트 시퀀스를 통해 구현됩니다. 수동 제어는 화면 토글을 사용하여 구현됩니다. 데이터는 .csv 또는 .tsv 파일 형식으로 하드 디스크에 저장됩니다.
견인력 및 Stribeck 곡선을 생성하기 위해 사전 프로그래밍된 테스트 시퀀스가 제공됩니다.
