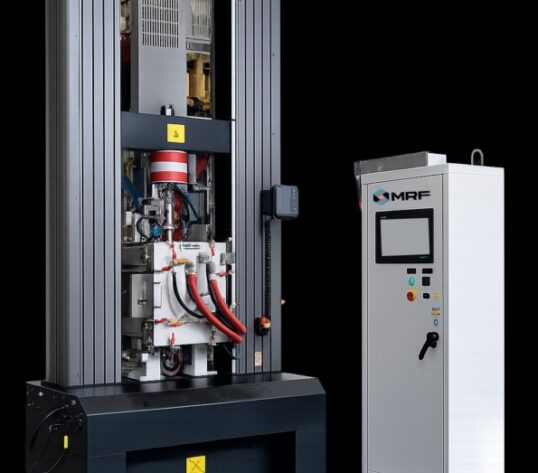

초고온 인장압축 시험기 – INSTRON + MRF

챔버 및 Hot Zone

진공로 챔버는 이중벽 전해연마(Electro-Polished) 스테인리스강으로 제작되어 수냉이 가능하며 우수한 진공 성능을 제공합니다. 외부 표면 온도는 항상 50°C 이하로 유지되며, 전면 힌지형 도어를 통해 시편을 쉽게 장착할 수 있습니다.

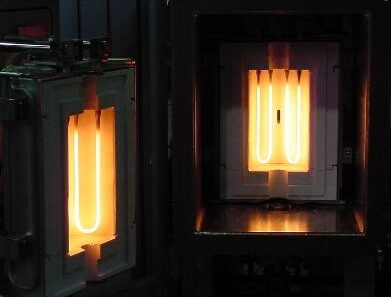

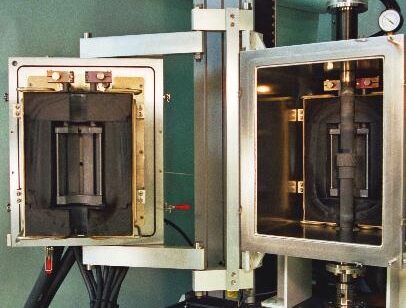

Hot Zone은 시편 크기에 맞게 설계되며, 몰리브덴, 텅스텐, 흑연 또는 세라믹 발열체 및 차폐재를 사용합니다. 최고 온도에 맞춰 설계된 전원공급장치는 Hot Zone이 노후되어도 충분한 가열 성능을 유지합니다.

최대 2,300°C까지 운전 가능하며, 다양한 초고온 소재의 물성시험에 적합합니다.

다양한 Hot Zone 크기 제공 / 시험 액세서리에 따라 최고 사용온도가 제한될 수 있습니다.

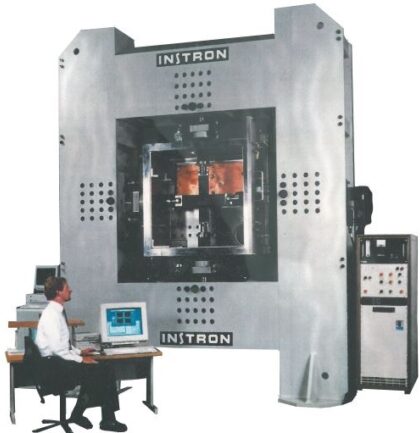

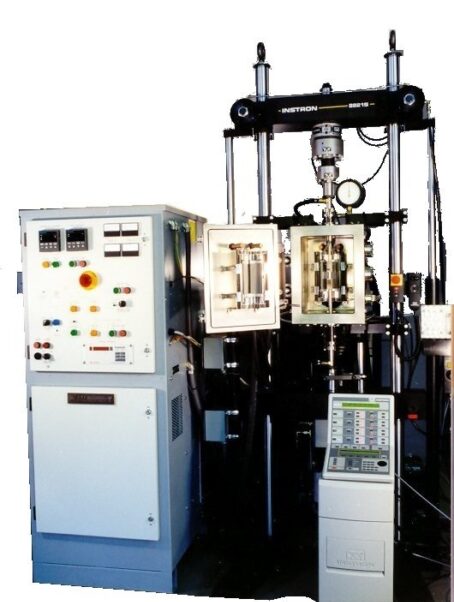

시험기(Test Frame) 호환성

MRF는 시험기 제조사와 협력하여 진공로와 시험기의 완벽한 호환성을 제공합니다.

그립, 신율계, 시험봉, 시편 등의 장착을 위한 다양한 포트와 접근구를 제공하며, 챔버 크기는 시편과 고정장치에 맞게 설계됩니다.

전원공급 및 제어 시스템

Hot Zone은 SCR 제어 전원공급장치를 사용하며, 차단기, 전자접촉기, 강압변압기, 전압·전류계 및 수냉식 전원 케이블로 구성됩니다.

제어는 PLC와 PC 기반 HMI 터치스크린으로 이루어지며, 장비 제어, 데이터 저장, 시험 레시피 관리, 온도 추이, 경보 및 네트워크 기능을 제공합니다.

온도는 Type C 열전대로 최대 2,000°C까지 측정하며, 그 이상에서는 자동으로 파이로미터(Pyrometer) 로 전환됩니다.

진공 및 가스 시스템

기본 진공 시스템은 로터리 베인 펌프를 사용하며 약 10⁻² Torr까지 운전 가능합니다.

옵션으로 확산펌프(10⁻⁶ Torr) 또는 터보분자펌프(10⁻⁷ Torr) 를 선택할 수 있으며, 누설 검사와 진공 해제를 위한 수동 밸브도 제공합니다.

공정 가스 시스템은 불활성 분위기를 제공하며, 솔레노이드 밸브, 압력계, 유량계 및 안전 릴리프 밸브를 포함합니다. 환원성 및 가연성 가스도 옵션으로 지원합니다.

수냉 시스템

수냉 매니폴드는 여러 개의 독립 냉각 회로로 구성되며, 스트레이너, 압력조절기, 압력계, 유량 스위치 및 유량 인터록을 포함합니다.

냉각수 유량이 부족하면 Hot Zone 전원을 자동 차단하여 장비를 보호하며, 각 냉각 회로는 개별 볼밸브로 독립 조절할 수 있습니다.

설치 요구 사항 (Utilities)

• 전원: 380~480V, 3상, 50/60Hz (최고온도에 따라 kVA 결정)
• 냉각수: 20°C, 3.4bar(50PSIG)
• 공정 가스: Ar 또는 N₂, 30L/min @ 50PSIG
• 압축공기: 60~90PSIG (4.1~6.2bar), 필터 처리된 건조 공기
