수소 분위기 TGA 란 무엇인가요?
- 수소 분위기 TGA는 시료를 수소 가스 분위기에서 가열하거나 냉각하면서 질량이 어떻게 변하는지 측정하는 열중량 분석법 입니다.
- 금속 산화물이 수소와 반응하며 산소를 잃는 환원 과정이나, 수소 저장재료가 수소를 흡수·방출하는 과정을 온도와 시간에 따라 분석하는 데 사용합니다.
수소 분위기 TGA (열중량 분석기) – 모델 THEMYS H2
- THEMYS H2는 최대 100% 수소 분위기에서 시료를 가열하면서 질량 변화를 측정하는 고온 열분석기입니다. 수소와 반응할 때 시료의 질량이 언제, 얼마나 변하는지 확인할 수 있어 금속 산화물의 환원이나 수소 저장재료의 흡탈착 연구에 활용할 수 있습니다.
- TGA 측정 온도는 상온부터 최대 1,750°C입니다.
- 측정 구성에 따라 DTA와 TMA(열물성분석기)도 최대 1,750°C까지, DSC는 최대 1,000°C까지 사용할 수 있습니다.
주요 특징
- 순수 수소 분위기 측정: 최대 100% 수소를 사용하는 실험에 대응 합니다.
- 고온 열분석: 하나의 가열로로 TGA DTA TMA 측정 시 최대 1,750°C까지 도달합니다.
- 안정적인 질량 측정: 열중량 측정에 방해요소인 부력효과를 최소화할 수 있는 수직 시료를 매다는 방식의(Vertical Hang Down) 대칭 빔 저울을 사용합니다.
- 다양한 분석 구성: 질량 변화(TGA), 열량 열적 변화(DTADSC), 물성 치수 변화(TMA)를 연구 목적에 맞게 측정할 수 있습니다.
- 발생 가스 분석 연계: 질량분석기(MS)와 연결하는 경우 최대 1,000°C 범위에서 발생 가스를 분석할 수 있습니다.
수소 실험을 위한 안전 기능

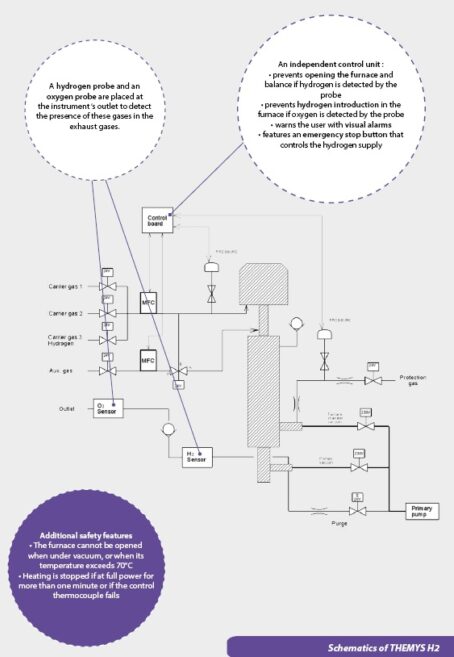

- 기기 배출구의 수소 산소 감지 센서가 배기가스를 감시합니다. 별도의 제어 장치는 수소가 감지되면 가열로와 저울부가 열리지 않도록 하고, 산소가 감지되면 가열로에 수소가 유입되지 않도록 합니다. 시각 경보와 수소 공급을 제어하는 비상 정지 버튼도 갖추고 있습니다.
- 또한 진공 상태이거나 가열로 온도가 70°C를 초과하면 가열로를 열 수 없도록 설계되어 있습니다. 제어용 열전대에 이상이 생기거나 최대 출력 가열이 1분을 초과하는 경우에는 가열이 중지됩니다
주요 적용 분야
- 금속 산화물 광석 : 수소 환원 과정의 질량 변화 분석
- 수소 저장 재료 : 수소 흡수 방출에 따른 질량 변화 측정
- 금속 분말 공정 소재 : 수소 분위기 가열 중 반응 거동 평가
- 촉매 소재 : 수소 분위기에서의 열적·반응 특성 연구
주요 사양
| 항목 | 사양 |
|---|---|
| TGA·DTA·TMA 온도 범위 | 상온 ~ 1,750°C |
| DSC 온도 범위 | 상온 ~ 1,000°C |
| 프로그램 승온 속도 | 0.01 ~ 100°C/min |
| 최대 적재량 | 35 g |
| TGA 측정 범위 | ±20 mg / ±200 mg |
| TGA 분해능 | 0.002 µg / 0.02 µg |
| TMA 측정 범위 | ±2 mm |
| TMA 분해능 | 0.2 nm |
| 가스 제어 | 수소 전용 라인을 포함해 연결된 3개 가스 라인 중 1개를 캐리어 가스 흐름으로 선택하고, 보조 가스 흐름 1개를 추가로 사용합니다. MFC 2개와 산소(O₂)·수소(H₂) 감지기를 포함한 안전 시스템을 갖추고 있습니다. |
| 진공 | 강제 1차 진공, 5 × 10⁻² mbar 미만, 수소 사용에 적합하도록 설계된 진공펌프 |

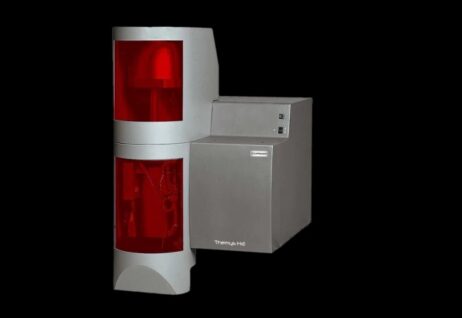

수소 분위기 TGA – 모델 THEMYS H2 – 외형 / 동영상 / 내부
위 영상 중,
첫번째는 모델 THEMYS H2 개요를 보여주는 공식 소개 영상 입니다.
두번째는 모델 Themys H2를 이용한 수소에 의한 철광석 환원 측정 동영상 입니다.
KEP Technologies 그룹 SETARAM 브랜드의 열분석기 입니다. SETARAM의 한국대리점은 한미산업 입니다.
- 연구설계영업 사이트 : 스위스 제네바 근교
- 제조사이트 : 프랑스 리옹
- 모델명 : THEMYS H2
- 한국대리점 : 한미산업
고압 및 진공 TGA – 모델 THEMYS HP – 내부 구조
