고온 TGA (High Temperature TGA)

고온 TGA – 모델 템이스 원

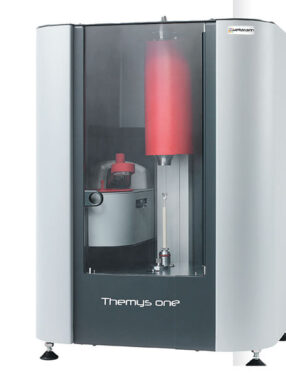

모델 템이스 원/템이즈 원+ (= THEMYS ONE/THEMYS ONE+) ; Auto Sampler 장착 가능, 최대 1,600℃

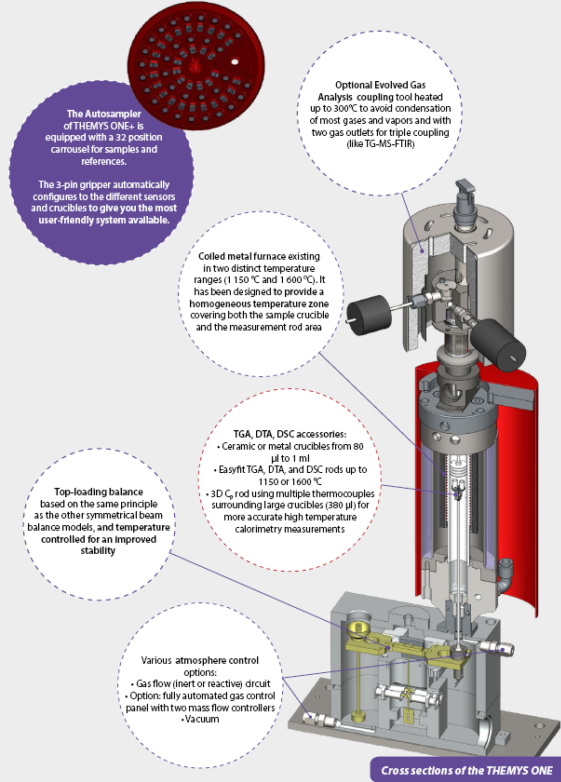

모델 템이즈 원(=Themys One) 개념 및 특장점 소개 ;

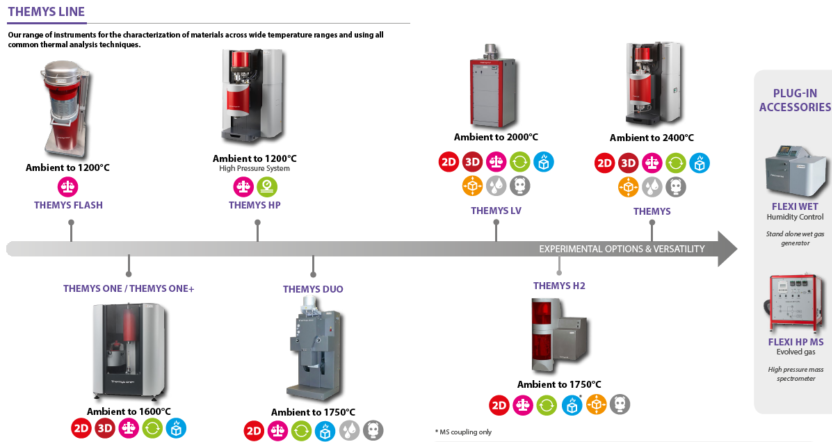

초고온 TGA, 모델 템이즈 (=Themys) ; 최대 2,400℃

모델 템이스 (THEMYS) 특장점 소개 ;

1. 상온 ~ 최대 1,600°C or 최대 1,750°C or 최대 2,400℃의 고온까지 제어 측정이 가능, 선택 사양.
2. 한개의 퍼니스로 교체 변경 필요 없이 최대 2,400℃ 까지 사용 가능한 쉽고 편리한 고온 시스템 ; 타사의 TGA는 1,600도씨 퍼니스와 2,400도씨 퍼니스를 교체변경하는 불편함이 있습니다. 모델 THEMYS 플랫폼은 하나의 고온 흑연 퍼니스(graphite furnace)를 기본으로 하고, 퍼니스를 갈아 끼우지 않고도 다양한 실험 조건을 커버하는 컨셉입니다. 내부 보호 튜브(알루미나/실리카 등)는 *분위기(부식성/습식 등)*에 따라 교체합니다. 예를 들어 부식성 가스(100%) 조건에서는 표준 퍼니스 튜브를 실리카 튜브로 교체 (습식 조건은 최대 약 1750 °C까지), 고산화/습식 분위기에서는 적합한 보호 튜브 확인 필요. 모델 THEMYS는 2400 °C( TGA/DTA/TMA ) / 1600 °C( DSC/TG-DSC ) 모듈 운용 지원. “같은 퍼니스”를 쓰되 내부 보호 튜브(및 센서/로드)를 상황에 맞게 쉽고 편리하게 교체하는 방식. 2400 °C급은 통상 불활성/진공 조건에서 운용.(습식·부식성 운용은 1750 °C급 한계).
3. 플라스틱, 고분자, 금속, 세라믹, 수소 등 다양한 소재 측정 가능.
4. 열분해,조성 성분분석, 산화 환원 촉매 흡착 탈착 시험.
5. Vertical Hang-Down – Symmetrical Beam Balance (수직형 행다운 타입 – 대칭빔 전자저울) 타입의 중량분석기로, 장시간의 고온에서 시험을 하여도 최고 수준의 열 안정성과 검출 한계를 제공하고, TGA Drift 부력 효과를 최소화 할 수 있습니다. Buoyancy Effect Drift(=열 대류에 의한 부력 효과 발생으로 측정신호의 오차가 발생)

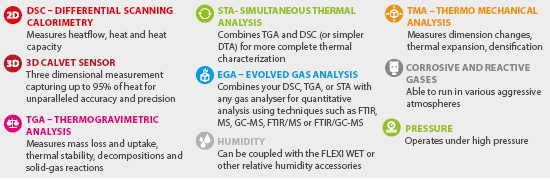

6. 모듈의 교체만으로 쉽고 다양하게 TGA, STA(DTA, TG-DTA, DSC, TG-DSC), TMA 를 한대의 플랫폼에서 교체하여 사용 가능
7. Water Cooling System 냉각 시스템 선택시, 측정시간 단축
8. 진공 시스템 ; primary level vacuum => max 1mbar, forced primary vacuum => max 5 x 10-2 mbar, Secondary vacuum => max 10-4 mbar
9. 수분조절기(WETSYS System)를 장착하여 상대습도에 대한 샘플분석이 가능
10. Tri-Coupled DTA : 최대 1,700℃, 최대 2,400℃ 측정용 센서. 일반적인 DSC 측정 기능과 유사한 열량 측정 기능으로 고온 측정이 가능 합니다.
11. 3D DSC 고해상도 고정밀 센서 추가 가능 ; 고정밀 DSC 전용기기와 같은 0.4µW의 고감도를 가지고 있어, 정확한 DSC 측정이 가능 합니다. 일반 DSC 측정정밀도가 대략 2.5µW 정도로, 모델 템이즈 3D DSC센서는 약 6배 우수 합니다.
12. 등온 온도 제어 가능 ; 장시간의 열적 안정성 제어 시스템인 ISOTHERMAL Temperature Control 가능.
13. DSC의 경우, 표준 도가니 중 샘플 최대 380㎕(TGA 전용의 경우 2,800㎕) 측정이 가능하여 일반 열분석기와 비교하여 약 10배가 큰 부피의 샘플을 측정이 가능 합니다. 그리고, 비중이 작거나 부피가 큰 샘플 측정시 편하게 사용 가능 합니다. .
14. 부식성 가스, 반응가스 OR 흡탈착 시험분야에 최강 ; 별도의 시료 용기를 사용하지 않고 직접 시료를 밸런스에 매다는 방식으로 로딩하여 시료(=샘플)를 직접 반응가스에 노출 시킬 수 있습니다. 서스펜션을 사용하여 가스/샘플의 상호작용이 개선되어 측정 샘플이 가스 환경에 최대한 노출될 수 있습니다
15. 대기 환경 제어(Atmosphere control) ; 고진공, 습도, 반응가스, 부식 가스, 환경 제어기능 선택가능
16. 다양한 가스주입 장치 (Gas Flow) ; 아래 테이블에 퍼지용 가스주입용 등 총 4종류의 혼합 가스 주입 시스템에 대한 수치와 설명 있습니다.
17. 중량 측정 범위 (고용량) ; +/- 300 mg 또는 +/- 3,000 mg, 100 g 적재 용량 내의 질량 변화 범위
18. 중량 측정 범위 (고민감) ; +/- 5 mg 또는 +/- 50 mg, 35 g 적재 용량 내의 질량 변화 범위
19. 소프트웨어 ; Calisto(칼리스토)라는 유명 열분석기 전문 소프트웨어 공급. 칼리스토 운영 분석 소프트웨어에는 옵션에 따라, 고객이 요청한 100개 이상의 기능이 있고, 열분석 분야에서 가장 강력하고 유연하며 직관적인 소프트웨어와 데이터 처리 분석 시스템 입니다.

가장 다양한 측정 분석 기능의 모델 템이스(=THEMYS)의 상세사양 테이블

모델 템이스 TMA 열기계, 열물성 측정 의 사양 테이블 ;
