(섀플러사의 FAG 롤러베어링의 그리스의 수명 시험기 )

DIN 51821-2 Test using the FAG roller bearing grease testing apparatus FE9

모델 FE9 TEST RIG( 시험 샘플 5개 동시 시험 가능)

FE9, Roller Bearing Grease 시험기 (DIN51821 시험법) 에 대한 FE8 과 FE9의 차이점 ;

FE 8 ;

시험이 완료되는 경우 ;

–완료 된 시험 시간

–시험 베어링의 마찰력이 과도화 되는 순간

–최대 시험 온도를 넘어가는 순간

-최대 소음을 넘어가는 순간(옵션)

=>시험의 결과, 베어링 파트의 내마모도, 마찰변화, 온도 측정.

FE 9 ;

고정하중 고정 마찰 속도에서 온도를 계속 올려가면서 5개의 시험베드에서 각각의 베어링의 마찰계수가 정상수치를 넘어갈 때, 즉 Seizure(=베어링의 융착)이 발생시, 시험을 자동 종료 시키고, 베어링와 그리스의 수명 Life Time을 측정 한다.

FE9, Roller Bearing Grease 시험기 (DIN51821 시험법) 에 대한 설명 ;

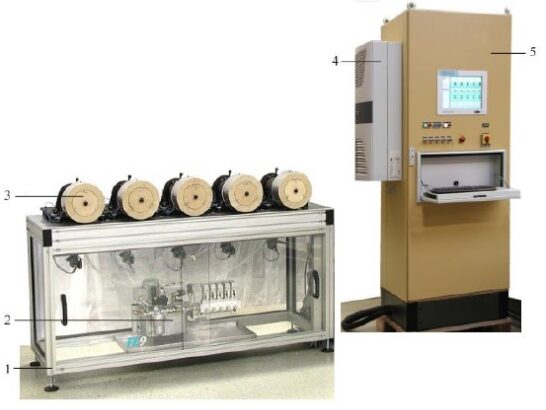

테스트 장비 FE-9는 롤링 베어링에 대한 그리스의 고온 적합성을 결정하는 데 사용됩니다(그림 1).

각 경우, 앵귤러 접촉 볼 베어링에 정의된 양의 그리스를 채우고, 축 방향 하중을 가하고, 특정 속도로 실행합니다.

-증점제와 기유에 따라, 테스트는 +100℃에서 최대 250℃까지 수행됩니다. 개방형 베어링(방법 A)에서 테스트를 수행할 수 있지만, 양쪽에 씰링 와셔가 있거나 그리스 저장고가 있는 케이스도 적용할 수 있습니다.

DIN 51821-2에 표준화된 일반적으로 사용되는 테스트는 A/1500/6000입니다. 이 경우, 테스트는 6000min-1의 속도에서 1500N의 축 방향 하중으로 개방형 베어링에서 수행됩니다.

-테스트 장비의 5개 헤드에서 항상 5개의 테스트를 동시에 수행할 수 있습니다. 마찰 증가로 인한 고장까지의 발생 시간을 측정하여 수명이 결정됩니다.

-5가지 실패 시간을 기준으로 Weibull 평가를 사용하여 통계적 테스트 테스트 실행 시간 B10(L10) 및 B50(L50)을 결정합니다.

DIN 51825와 같은 응용 표준은 특정 온도에서 달성해야 하는 실행 시간을 정의합니다.

-예를 들어, DIN 51825는 최소 시간 실행 시간 F50(B50)이 100시간보다 커야 한다고 명시합니다.

값이 달성되면 테스트 온도를 상위 작동 온도 시간으로 명시할 수 있습니다.
