FE 8 마모시험기를 이용한 구름베어링의 윤활성평가 시험기

(Schaeffler 제조사)

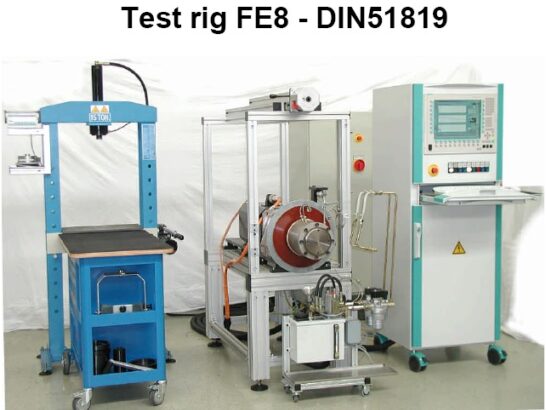

모델 FE8 TEST RIG

FE8, 롤러 베어링의 마모 시험기 (DIN51819 시험법) ;

FE8 롤링 베어링 윤활제 테스트 장비는 트라이볼로지 시스템 “롤링 베어링”을 검사하는 데 사용할 수 있습니다. FE8 테스트 장치는 다양한 작동 및 주변 조건에 맞게 조정할 수 있습니다. 결과적으로 다양한 적용 분야가 있어 실무 및 윤활제, 롤링 베어링 재료 및 롤링 베어링의 두 가지 적용 분야를 특정 작동 조건에서 검사할 수 있습니다.

● 검사는 DIN 51819를 준수합니다.

● 검사를 위한 테스트 매개변수

– 롤링 베어링 유형(“테스트 베어링”): 앵귤러 접촉 볼 베어링, 테이퍼 롤러 베어링, 스러스트 베어링

– 윤활제: 오일, 그리스

– 속도: 7,5 – 4500 rpm

– 온도: RT – 200°C

– 축 방향 테스트 하중: 10 kN – 100 kN

● 테스트는 다음과 같은 상황에서 완료 됩니다.

– 설정 테스트 시간 완료

– 테스트 베어링의 마찰 모멘트 초과

– 최대 온도 초과

– 최대 소음 발생 초과(옵션)

● 테스트 결과는 시험 베어링의 마모, 마찰력 모멘트 및 온도입니다.

FE8, 롤러 베어링의 마모시험기 (DIN51819 시험법)의 테스트 방법과 해석 ;

FE8 테스트 장치에서 다음과 같이 테스트를 실행합니다.

● 시험베어링의 무게가 측정된 두 개의 테스트 베어링을 테스트 장비에 장착합니다. 그리스 테스트의 경우, 베어링은 장착 전에 그리스를 바릅니다. 테스트 실행 중에 두 베어링의 마찰 모멘트와 외륜의 온도가 기록됩니다. 실행 후 베어링 구성 요소의 마모가 측정됩니다.

● 이러한 테스트 실행은 최소 두 번 수행되며, 매번 새롭고 사용하지 않은 베어링으로 시험 합니다.

● 마모율은 Weibull에 따라 통계적으로 분석되고 마찰 모멘트는 실행 시간에 대한 산점도로 표시됩니다. 베어링 상태에 따라 기능 표면의 사진이나 그래프는 윤활제 분포 및 상태에 대한 추가 정보를 제공합니다. 중요한 FE8 테스트 결과는 몇 가지 데이터로 요약할 수 있습니다.

해석 ;

마찰 거동 => 두 베어링의 마찰 모멘트의 발달은 전체 실행 시간 동안 PC 평가 프로그램에 의해 기록됩니다.

마모 거동 => 마모 거동은 Weibull 파손 분포도에 표시된 마모 결과에 따라 분명해집니다.

표에 제공된 추가 정보:

● 롤링 베어링 세트의 마모(mg)는 4개 테스트 베어링의 통계적 10% 및 50% 값입니다.

● 0, 20, 100 및 500시간 실행(그리스 윤활) 또는 0, 20 및 80시간 실행(오일 윤활) 후 두 테스트 실행에서 4개 테스트 베어링의 평균 마찰 모멘트입니다.

● 실행 기간 후 마찰량의 %로 나타낸 평균 마찰 모멘트 분산입니다.

● 4개 테스트 베어링의 평균 및 피크 온도 값입니다.
