DSC (Differential Scanning Calorimetry)

DSC 열량계 – 모델 SETLINE DSC – 상세 사양 설명

특징 ; 스위스 소재 연구소에서 설계 디자인한 제품 임에도 가격이 경제적 입니다.

1. 고감도 센서 ;

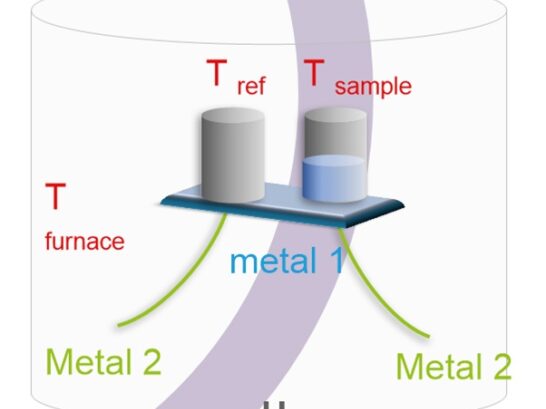

Setline 센서 변환기는 니켈 구리 합금의 크로멜 콘스탄탄으로 만들어졌으며 판 모양의 DSC Rod 기술을 사용하여 열량의 고감도 측정을 보장 합니다. 전체 온도 범위에서 처리량이 많은 솔루션을 찾는 실험실을 위한 높은 가열 및 냉각 속도를 가능하게 합니다.

2. 열 관성이 매우 낮게 설계된 소형 전기로 ;

내부에 Reference와 샘플 도가니의 고정밀 가열과 제어가 보장 됩니다.

3. DSC+(=DSC Plus) 모델은 Auto Sampler 장착 ;

59개 샘플의 홀더, 로봇 팔 및 3핀 그리퍼를 포함한 시스템이 장착되어 있습니다. 그러므로 작업자가 편안하게 다량의 샘플을 자동 측정 분석 할 수 있습니다.

4. 냉각 시험용 냉각 시스템 ;

아래 세 가지 유형의 냉각 옵션을 사용할 수 있습니다.

A. 냉각용 Air Fan은 기본 장착 되어 있습니다 (운영 소프트웨어서 제어).

=>상온까지 냉각 가능

B. Cryothermostat Cooling Device (냉동온도조절기) ;

1. 영하 -60°C ~ +200°C 제어 (헬륨 가스 냉각시스템)

2. 영하 -50°C ~ +400°C 제어 (Ar or N2 질소 가스 or Dry Air 를 사용한 냉각시스템)

C. 액화질소 냉각 장치 ;

1. 모델 세트라인 DSC 에서만 사용할 수 있는 수동타입 액화 질소 냉각 장치

–>영하 -170 ~ 400 °C 제어

2. 모델 세트라인 DSC 및 DSC+ 에 사용할 수 있는 자동타입 액체 질소 냉각장치

–> 영하 -150 ~ 400 °C 제어, 이 냉각 장치 사용 시 DSC PLUS 의 Auto Sampler 사용 불가.

5. 소프트웨어 ;

유명 Calisto(칼리스토) 운영 분석 소프트웨어에는, 옵션에 따라 고객이 요청한 100개 이상의 기능이 포함 되어 있으며, 열 분석 분야에서 가장 강력하고 유연하며 직관적인 데이터 처리 소프트웨어 입니다.

6. 유지 보수 비용이 저렴 합니다.

센서 수명 종료 시 손쉬운 센서 접근 및 교체

Cell의 오염 시, heat flux plate만 교체가 가능하기 때문에 유지 보수 비용이 저렴하고,

DSC 센서오염 손상으로 교체 시, 가격이 타사에 비해 합리적 입니다.

시료를 담는 도가니(=팬) 종류

1. 일반 시험용 ;

– 알루미늄 도가니 (30μl /100µl) –> 좋은 열 전달 이동

– 재사용 불가

2. 고온 시험용 (> 550°C) or with samples that react with aluminum ; alumina (aluminum oxide) crucibles with or without cover, 30 ㎕

–알루미나 소재 도가니 ; 알루미늄 소재 도가니가 샘플 소재와 화학반응 일으킬 때 혹은 시료가 550℃ 정도 이상의 고온 시험이 필요 할 경우.

-재사용 가능

3. 고압 화학 반응 시험용 ;

High Pressure stainless steel crucibles (고압용 스테인리스 스틸 재질 도가니, 두껑 포함)

High Pressure crucible in stainless steel 200 bar – 400°C (30 µl) for SETLINE DSC, SETLINE DSC+ et DSC 131 EVO, – single use. Minimum quantity of order: 20 pieces

재사용 불가, 최소 발주 수량 20개

스테린레스 스틸 도가니(30㎕ )

최대 200bar and 400℃

고압용 스테인레스 스틸 소재 도가니는 내압 내열성이 좋음

High Pressure crucible in gold plated stainless steel(고압용 금도금 스테인레스 스틸 도가니, 두껑 포함) 200 bar – 400°C (30 µl) for SETLINE DSC, SETLINE DSC+ et DSC 131 EVO – single use. Minimum quantity of order: 20 pieces

재사용 불가, 최소 발주 수량 20개

도금된 스테인레스 도가니 (30 μl)

최대 200 bar and 400 °C

고압용 금도금 스테인리스 스틸 소재 도가니는, 400℃ 고온, 고압 환경에서 부식성이 심하거나 반응성이 큰 시료와 수용액(강산, 강염기, 아민계, 전해액 등)을 안전하고 정확하게 측정하기 위해 사용되는 특수 도가니입니다.

High Pressure Incoloy crucibles (고압용 내열내산화용 인콜로이 도가니, 두껑 포함)

S60/58186 “Incoloy 30 µl cell, 500 bar(=7,251psi) – 600°C, D:6,8 mm- H: 7 mm – Single use. Minimum quantity of order : 10pieces

SETLINE DSC PLUS에서 AUTO SAMPLER 포함 장치에서 사용 불가

재사용 불가, 최소발주 수량 10개

니켈, 철, 크롬을 주성분으로 하는 고온 내열 합금 계열인 인콜로이 소재 도가니 (30㎕ )

최대 500 bar and 600 ℃

고온(600 ℃), 고압·산화/환원/부식성 가스 분위기에 강해, 금속·세라믹·배터리 소재·촉매 반응 같은 고온 연구에 적합합니다.

모델 세트라인 DSC 열량계 – 카타로그와 내부구조

모델 세트라인 DSC 열량계 (=시차주사 타입)의 카타로그

모델 세트라인 DSC 열량계 (=시차주사 타입)의 내부 구조

연관된 분석 장비 (Setaram 열분석기 라인업)

1. DSC (시차주사열량계) – Setline DSC / DSC+
2. MICRO DSC (모델 Calvet PRO) – 초고감도 3D 센서 기반, 최대 1,000BAR 압력
3. TGA (열중량 분석기) – Setline TGA 1,100°C
4. 고온·모듈형 TGA (모델 THEMYS 시리즈) – 1150/1600/2400℃ 옵션
5. STA (동시 열분석기) – Setline STA/STA+, TG+DSC
6. 가스 흡착탈착 양 분석기 – Gas Pro
