다목적 만능 4구식 포볼 시험기 – TE 92

다목적 만능 4구식 포볼 시험기는

포볼 내마모 & 극압 겸용 시험기 입니다.

다목적 만능 4구식 포볼 시험기 = 4 Ball Wear & EP Tester

다목적 만능 4구식 포볼 시험기의 추가 기능 :

  • 베어링 구름접촉피로시험 장치, 베어링 마찰력 측정 장치
  • 핀온디스크, Thrust Washer
  • KRL SHEAR TEST
  • Journal Bearing, Pin on Vee, Block on Ring
  • 전기 침식 마모(Electric Erosion) 시험 등

전자동 제어형 고하중 회전식 마찰마모윤활 특성 시험기로, 4볼 시험 뿐 아니라, 회전식 20여가지 다양한 추가 시험이 가능합니다. 각각의 시험 모듈에 대한 소개를 아래에 보실 수 있습니다.

다기능 4구식 포볼 시험기 입니다. 한대의 시험기에서 포볼 내마모 극압 시험과, 핀온디스크, 저어널 베어링의Start and Stop Test, 베어링구름접촉피로 RCF 저어널베어링 PIN & VEE 3BALL ON ROD 등 다양한 20여종의 시험이 가능

다목적 만능 4구식 포볼 시험기, 모델 TE 92

모델 TE 92에 장착 가능한 시험 장치 개념도 그림들 아래 있습니다.

연관된 시험기 리스트

영국 PHOENIX사 제품 리스트-1
제품정보
영국 PHOENIX사 제품 리스트-2
제품정보
고온고속 왕복형 마찰마모 시험기
제품정보
고압 마찰마모시험기
제품정보

아래 다목적 만능 4구식 포볼 시험기 소개 동영상 입니다.

매우 다양한 추가 시험장치가 개발되어 있습니다.

다목적 만능 4구식 포볼 시험기, 모델 TE 92  – 소개 동영상


모델 TE 92 유명 표준 시험법 리스트 ;

4-Ball 시험 내마모 극압 시험 장치 :

모델 TE 92 with 시험장치 TE 92/1, TE 92/2 and TE 92/FOUR & TE 92/FOUR/1

  1. ASTM D2266 Wear Preventive Characteristics of Lubricating Greases
  2. ASTM D4172 Wear Preventive Characteristics of Lubricating Fluid
  3. ASTM D2596 Extreme Pressure Properties of Lubricating Greases
  4. ASTM D2783 Extreme Pressure Properties of Lubricating Fluid
  5. ASTM D5183 Determination of the Coefficient of Friction of Lubricants
  6. IP 239 Extreme Pressure Properties: Friction and Wear Test for Lubricants
  7. DIN 51350/1-5 Testing Lubricants: Testing in the Shell Four-Ball Tester
  8. ISO/CD 11008 Petroleum Products and Lubricants – Determination of Extreme
  9. Pressure Properties of Lubricating Greases – Four Ball Method


포볼 구름 접촉 피로 시험(RCD) 장치 :

모델 TE 92 with 시험장치 TE 92/1, TE 92/2 and TE 92/FOUR + TE 92/FOUR/2

  • IP 300 Rolling Contact Fatigue Tests for Fluids


KRL 윤활유의 전단안정성 시험장치(KRL SHEAR TEST) :

모델 TE 92 with 시험장치 TE 92/2 and TE 92/SA/3

  • DIN 51350/6 Testing of Shear Stability of Lubricating Oils Containing Polymers
  • CEC L-45-A-99 Viscosity Shear Stability of Transmission Lubricants (Taper Roller Bearing Rig)


회전식 Pin-on-Disk 시험 장치 :

모델 TE 92 with 시험장치 TE 92/1, TE 92/AREA-L 등 + TE 92/AREA/1

  1. ASTM G99 Wear Testing with a Pin-on-Disc Apparatus
  2. DIN 50324 Measuring Friction and Wear: Model Experiments on Sliding
  3. Friction in Solids (Ball on Disc System)
  4. ISO/DIS 7148-2 Testing of the Tribological Behaviour of Bearing Materials


트러스트워셔 시험장치 :

모델 TE 92 with 시험장치 TE 92/1, TE 92/AREA-L 등 + TE 92/AREA/2

  • ASTM D3702 Standard Test Method for Wear Rate of Materials in Self- Lubricated Rubbing Contact Using a Thrust Washer Testing Machine
4구식 포볼 시험기-포볼 시험 뿐 아니라, 회전식 핀온디스크, 트러스트워셔, PIN & VEE, 저어널베어링과 다양한 구름베어링의구름접촉피로시험, KRL SHEAR TEST, 전기 침식 마모시험 등이 가능 합니다.

영국 PHOENIX TRIBOLOGY사 (=구 Cameron Plint사)

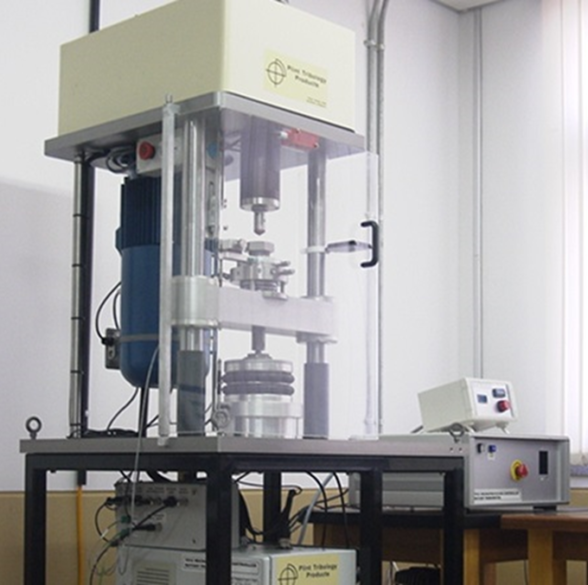

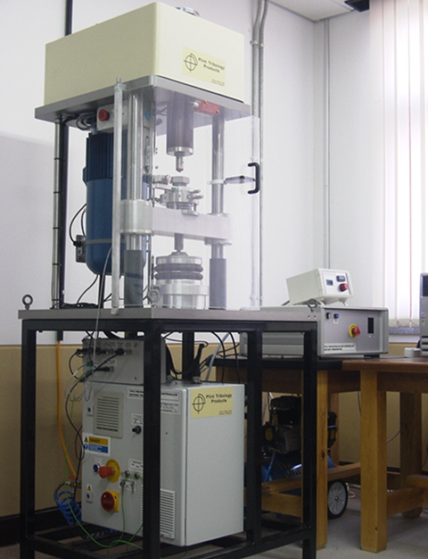

모델 TE92의 전면 이미지

다목적 만능 4구식 포볼 시험기, 모델 TE 92

다양한 시험 장치 리스트 ;

Model TE92

공압식 FEEDBACK 서보 하중 제어 방식으로 시험환경 완전 자동제어형 만능 마찰마모윤활 시험분석기 입니다. 아래 다양한 시험장치들 계속 Update 개발 되고 있습니다.


  1. 다목적식 마찰마모윤활 시험기,
  2. UP TO 6,000 or 10,000rpm, (특수버전 Max 30,000rpm 선택 가능),
  3. 포볼 내마모와 극압 시험(Slding Contact- Anti wear, EP(극압성),
  4. 포볼 구름접촉 피로균열 시험(Rolling Contact-RCF Rolling Contact Fatigue),
  5. 볼베어링, 미끄럼 구름 시험장치,
  6. 베어링 부싱 시험장치,
  7. 저어널 베어링 시험장치 : Start and Stop Test,
  8. 베어링 구름접촉피로 시험장치, RCF Test,
  9. 3 볼 on Rod 타입 베어링 소재 고속 구름접촉피로 시험장치,
  10. 핀온디크(1,2,3 Pins)–윤활습식, 600도씨 고온 시험장치,
  11. 볼온디스크-600도씨 고온 시험장치,
  12. 오실레이팅 시험,
  13. 트러스트워셔 시험
  14. PV선도 시험분석(=>PRESSURE VS VELOCITY)
  15. 윤활유의 극압성,내마모특성 평가
  16. KRL SHEAR TEST
  17. DIN 51350-6 윤활유의 전단성 측정
  18. Pin & Vee Block Test (핀앤비 블록 시험장치
  19. Taper Roller Bearing (테이퍼 롤러 베어링시험장치)
  20. 피스톤 링 라이너의 초고속 시험장치
  21. 부식 시험 측정 장치 (ASTM G199)
  22. Three Pad Thrust Bearing (Stribeck) 시험장치
  23. EV 전기자동차용 베어링의 Electric Erosion(전기적 침식 마모) 시험장치 2021년도 개발 되었습니다. => 사이트 링크
  24. 베어링 마찰력 측정장치( 축방향 시험용, 원주방향 시험용) => 사이트 링크


TE 92/EC Electro-chemical Cell & Potentiostat (부식-마모 시험장치) :

  • 부식-마모시험장치 (Corrosion-Wear Tester)
  • 마찰·마모 시험과 동시에 전기화학적 부식 거동을 정밀 측정하는 장비입니다.
  • 핀온디스크·볼온디스크 구성에서 부식전류·전위·마찰력·마모량을 동시에 분석합니다.
  • 1 ~ 1,000 N 정밀 하중, 30 ~ 3,000 rpm 속도, 온도제어 및 외부의 전자기 잡음 방지용 Faraday 케이지 포함.
  • Gamry Ref 600 Potentiostat 탑재로 ASTM G199 부식-마모 상호작용 시험 수행 가능.
  • 코팅, 베어링강, 해양소재 등 내식·내마모 복합 특성 연구에 최적화된 시스템입니다.

일반적인 부식 측정법 :

시편을 전해질(예: 염수, 산·알칼리 용액) 속에 넣고, 그 금속 표면에서 얼마나 많은 전자가 이동하는지(전류) 를 전자장비(Potentiostat)로 측정합니다.


전자가 많이 흐를수록 금속이 더 빠르게 녹고 있다는 뜻이므로, 이 전류의 크기(부식전류, Icorr) 로 부식 속도나 정도를 정량화합니다.


또한 시편의 전위(Ecorr) 변화를 관찰해, 부식이 진행 중인지, 안정화되었는지를 알 수 있고,

필요하면 전류–전위 그래프(분극곡선) 으로 부식 속도를 계산합니다.



TE 92EC의 부식 측정 원리 :


시편(디스크)은 전해질 용액 속에서 전극 역할을 합니다.

마찰 중에 금속이 녹거나 산화될 때 전자(전류) 가 발생하는데,

이를 Potentiostat(전기화학 측정장비) 가 실시간으로 잡아냅니다.


전류가 많이 흐를수록 → 금속이 더 빠르게 부식되고 있다는 뜻입니다.

즉, 흐르는 전류의 크기(Icorr) 로 부식 속도와 정도를 직접적인 수치로 계산합니다.


필요하면 시편의 전위(Ecorr) 변화도 함께 기록하여

“언제 부식이 시작되고 얼마나 안정되는지” 까지 분석할 수 있습니다.

전위(E)는 전압(Volt)이며, 금속이 얼마나 ‘녹으려는 부식 경향’을 전기적으로 나타내는 값입니다.

→ E가 낮을수록(더 음전위일수록) 부식이 잘 일어나고,

E가 높을수록 금속이 안정하거나 코팅 보호 효과가 좋다는 뜻입니다.



4구식 포볼 시험기-다목적식 마찰마모윤활 시험기, 최대 6,000 or 10,000rpm 선택 가능, (특수버전 최대 30,000rpm 선택 가능), 포볼 내마모와 극압 시험(Slding Contact- Anti wear, EP(극압성), 포볼 구름접촉 피로균열 시험(Rolling Contact-RCF Rolling Contact Fatigue), 볼베어링, 미끄럼 구름 시험장치, 베어링 부싱 시험장치, 저어널 베어링 시험장치 Start and Stop Test, 베어링 구름접촉피로 시험장치, RCF Test, 3 볼 on Rod 타입 베어링 소재 고속 구름접촉피로 시험장치, 핀온디크(1,2,3 Pins)–윤활습식, 600도씨 고온 시험장치, 볼온디스크-600도씨 고온 시험장치, 오실레이팅 시험, 트러스트워셔 시험, PV선도 시험분석(=>PRESSURE VS VELOCITY) 윤활유의 극압성,내마모특성 평가 KRL SHEAR TEST DIN 51350-6 윤활유의 전단성 측정. Pin & Vee Block Test (핀앤비 블록 시험장치. Taper Roller Bearing (테이퍼 롤러 베어링시험장치) 피스톤 링 라이너의 초고속 시험장치 부식 시험 측정 장치, EV 전기자동차용 베어링의 Electric Erosion(전기적 침식 마모) 시험을 할 수 있습니다.” draggable=”false” loading=”lazy”></picture></div></div><div class=

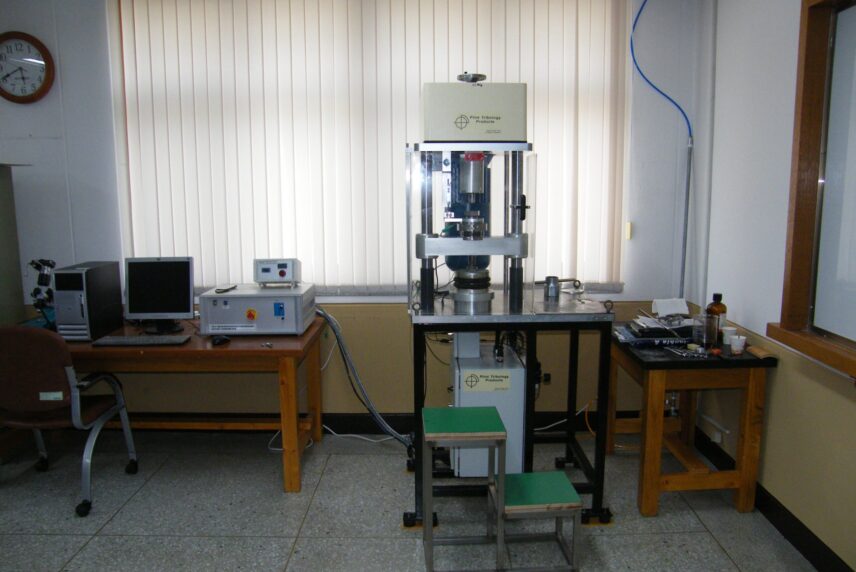

TE92 전자동 제어형 다기능 포볼마모시험기 ZOOM-IN


모델 TE 92의 4가지 버전 – 상세 사양 비교

구분 TE 92
(Standard)		 TE 92 HS
(High Speed)		 TE 92 + 4 kW TE 92 HS + 4 kW
회전 속도 30 ~ 3,000 rpm 100 ~ 10,000 rpm 30 ~ 3,000 rpm 100 ~ 10,000 rpm
최대 스핀들 속도 6,000 rpm 10,000 rpm 6,000 rpm 10,000 rpm
스핀들 베어링 하중 10,000 N @ 3,000 rpm 4,000 N @ 10,000 rpm
10,000 N @ 3,000 rpm		 10,000 N @ 3,000 rpm 4,000 N @ 10,000 rpm
10,000 N @ 3,000 rpm
토크 용량 (저속) 14 Nm @ 30~1,500 rpm 14 Nm @ 30~1,500 rpm 25 Nm @ 30~1,500 rpm 25 Nm @ 30~1,500 rpm
토크 용량 (중·고속) 7 Nm @ 3,000 rpm
3.5 Nm @ 6,000 rpm		 7 Nm @ 3,000 rpm
2.1 Nm @ 10,000 rpm		 13 Nm @ 3,000 rpm 13 Nm @ 3,000 rpm
4 Nm @ 10,000 rpm
모터 출력 2.2 kW AC @ 1,500 rpm 2.2 kW AC @ 1,500 rpm 4 kW AC @ 1,500 rpm 4 kW AC @ 1,500 rpm
과부하 허용 100% overload for 30 seconds
센서 / 인터페이스 Piezo-electric vibration sensor · Lunn-Furey contact resistance · USB Serial Link
소프트웨어 COMPEND 2000
Services Specification
Electricity – TE 92 & TE 92HS 220/240V, single phase,
50/60 Hz, 7.5 kW
Electricity – TE 92 & TE 92HS + 4 kW Upgrade 380/415 V, three phase,
50/60 Hz, with neutral & earth, 7.5 kW
Clean, dry air 4 cfm at 8 bar (120 psi)
Installation
Floor-standing machine 900 mm x 600 mm deep x 2000 mm
350 kg
Packing Specifications 2.2 m³, GW 550 kg

Controlled Parameters (PC 전자동 프로그래밍 제어형) :

  1. Rotational Speed
  2. Temperature
  3. Load
  4. Test Duration


Recorded Parameters (PC 측정 항목)

  1. Rotational Speed
  2. Friction Torque
  3. Contact Resistance
  4. Temperatures
  5. Number of Revolutions
  6. Test Duration
  7. Sliding Speed
  8. Friction Coefficient
  9. Sliding Distance



영국 PHOENIX사의 RCF 구름접촉피로 시험기/베어링 시험기 리스트 : Phoenix 웹사이트

-> Rolling Contact Fatigue Test Machine

다양한 베어링 시험기 리스트 : 한미산업 사이트

–> 미유럽 유명 제조사 제품을 필요에 따라 선택할 수 있습니다.
