-Model DH-6 DH-7 DH-8 (Diavite, Swiss)

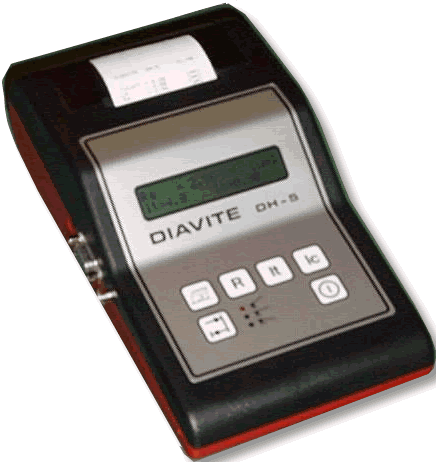

모델 DH-8
◎ DIAVITE 신상품 DH-8의 특징
– 프린터 선택 : 측정값,그래프, 베어링 부분 tp
– 다이아몬드 접촉점 표시
– 선명하지 않은 곳 측정시 지지대를 이용하여 피해를 방지하는 프리-트레이싱시스템
– 0.08 mm 의 차단 길이
– 오목한 부분이나 볼록한 부분 측정시 매우 중요
– 0.48 mm 의 횡단길이
– 측정시 가장 어려운 문제를 해결하기 위해 사용자에게 허락됨
– 손으로 풀 수 있는 단추와 지지용 신발이 있는 트레이싱 기구
– VH 스키드가 있는 모든 트레이스와 함께 사용됨
– 많은 특수용도의 트레이스 사용가능
– 필요시 사용자가 원하는 트레이스생산가능
◎표준장비 구성품
– 본체, 지지용 신발이 있는 트레벌싱 장비, 표준 트레이스, 연결 케이블, 보조용 금속편, 밧데리, 편리한 가방,
사용설명서

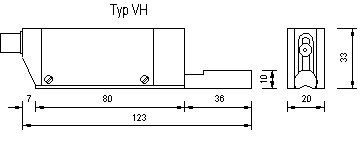

Type : VH or VHF
(측정대상물질에 따라, 모델 및 센서를 선정하여야 함)
기술사양
조도 측정 단위 | Ra, Rz(DIN), Rmax, R3z, Rt, Rq(RMS), Bearing Portion Tip (printer) |
|---|---|
측정범위
Ra, Rq: | 0~20.00 μm |
측정범위 Rz, Rmax, R3z, Rt and others: | 0~200.0 μm |
Resolution Ra, Rq: | 0.01 μm |
Resolution Rz, Rmax, R3z, Rt: | 0.1 μm |
차단길이-Cut off lc(mm) | 0.08 0.25 0.8 2.5 |
Traversing 길이 lt(mm) | 0.48 1.5 4.8 15 |
측정 길이(mm) | 0.4 1.25 4 12.5 |
Tracing Speed(mm/s) | 1.0 |
전원 공급 | 220V and NiCd 충전밧데리 (마이크로 프로세서 제어감시) |
프린터 | 차단표시, 단독선택시 횡단거리표시 혹은 모든 측정 값 선택시, (Traversing) 횡단거리 표시, 추가적으로 프로파일과 프로파일 베어링 길이 곡선 비율 표시 |
Diamond Tip | Radius 5μm 90도(Standard) or 2μm 60도(Option) |
Output | interface RS232, 측정 분석용 소프트웨어 Option |
공기 습도 | max.80%, 비 압축 |
치수 | approx. 130 x 78 x 245 |
무게 | approx. 0.700 kg |
