충격 마모시험기

모델 TE 43 충격 마모시험기는 무엇인가요 ?

  1. 충격 마모시험기는 샘플표면에 반복적인 충격과 마찰 조건을 정밀하게 재현해, 재료의 마모 저항성과 내충격 특성을 평가하는 고급 마모시험 장비 입니다.
  2. 시험 진행 중 내장 내시경을 통해 충격 마모 흔적을 실시간으로 관찰하고, 변화 과정을 영상으로 기록할 수 있습니다.
  3. 자동차 부품, 금형 소재, 고내구성 금속 등 충격 마모 환경에 노출되는 소재 개발에 폭넓게 활용됩니다.
  4. 시각적 분석 + 정량적 측정 수치 데이터를 동시에 제공하는 차세대 마모 시험 솔루션 입니다.
  5. Oerlikon Balzers 세계 각 연구소에서 사용하고 있습니다.
영국 Phoenix Tribology사 로고

<= 왼쪽, 영국 Phoenix Tribology사의 로고를 클릭 하시면은 홈페이지로 접속 됩니다. 모델 TE 43 Impact Sliding Rig (충격 마모시험기)

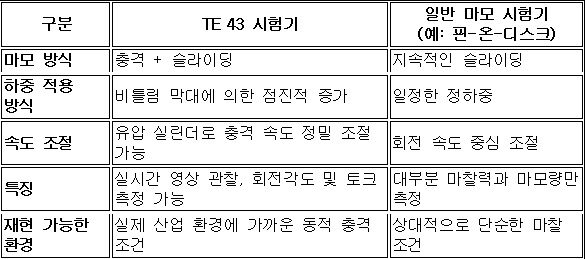

충격 마모 시험기 VS 일반 마모시험기의 차이 설명 ;

충격 마모시험기와 일반 마모시험기와의 차이 설명

실제 충격 + 마모 환경이 발생하는 기계 및 부품 사례 ;

1. 프레스 금형 (Die & Punch Systems)

• 발생 상황: 금속을 반복적으로 절단하거나 성형하는 과정에서 금형 표면에 충격과 함께 미끄러짐 발생

• 문제점: 금형의 마모, 균열, 표면 손상

2. 자동차 엔진 밸브 및 캠 시스템

• 발생 상황: 캠샤프트가 밸브를 반복적으로 누르면서 회전 → 충격과 미끄러짐이 동시에 작용

• 문제점: 밸브 팁, 캠 표면의 마모와 피팅 문제

3. 브레이크 시스템

• 발생 상황: 고속 회전하는 디스크에 브레이크 패드가 급격히 접촉 → 순간 충격 + 마찰 발생

• 문제점: 디스크와 패드의 마모, 열화

4. 중장비나 건설기계의 핀-부시 접촉부

• 발생 상황: 로더나 굴삭기의 버킷 등에서 반복적인 충격과 관절의 회전/미끄러짐

• 문제점: 핀과 부시의 마모, 간극 증가, 윤활 손실

5. 레일과 바퀴의 접촉부 (철도)

• 발생 상황: 기차가 레일 위에서 고속으로 이동하면서 충격을 흡수하고 동시에 마찰

• 문제점: 레일 표면 손상, 바퀴 마모, 균열 발생

6. 기어와 클러치 부품

• 발생 상황: 기어 이빨 맞물림 시 순간 충격 + 마찰

• 문제점: 기어 이면 마모, 마찰열에 의한 손상


이처럼 충격과 미끄러짐 마찰마모가 동시에 발생하는 부품은 고강도, 고내마모 재료, 혹은 표면 처리 기술이 필수적으로 적용 됩니다. 이들을 평가하기 위한 시험 장치로 모델 TE 43과 같은 충격 마모시험기가 사용 됩니다.

아래 이미지는, 모델 TE 43 Impact Sliding Rig (충격 마모시험기)의 외형 입니다.
충격 마모시험기의 외형 이미지 입니다.
아래 동영상은, 모델 TE 43 Impact Sliding Rig (충격 마모시험기)의 개념 설명 입니다.
아래, 이미지는 충격 마모시험기의 접촉 형상에 대한 개념 입니다.
충격 마모시험기의 실험 접촉 형상
아래, 충격 마모 실험 후 그래프는,
  • 초기 충격 반복 이후 피벗 암(pivot arm)이 회전함에 따라 시료의 마찰 저항력은 점차 증가합니다.
  • 파랑색 선이 마찰저항력 측정 데이터, 빨강색 선이 충격 회전각도 시편의 회전각도 측정 데이터 입니다.
충격 마모시험기_측정 그래프_회전각도와 마찰저항 결과
아래, 충격 마모 실험 후 이미지는,
왼쪽 1500번 과 오른쪽 3000번 충격 마모 실험 후의 마모 상흔 이미지 입니다. 시험기에 장착된 내시경 카메라로 실시간 실험 중 자동 촬영 됩니다.
1500번 과 3000번 충격마모 실험 후 마모 상흔 이미지


TE 43 충격 마모시험기 – 상세 사양

  • Load Range: 0 to 2000 N
  • Load Rise: Pre-load plus 100% (1,000N + 1,000N)
  • Minimum Impact Period: 0.1 seconds (충격 시간 간격 조절 가능, 최소 충격 주기 0.1초, 유압시스템의 유량조절과 충격주기 조절기를 이용))
  • Wear Track Length: 2 – 4 mm (adjustable) (마모상흔 크기 조절, 마모상흔을 통하여 Mechanical Stop 두께와 갯수 이용)
  • Rotation Angle: 6.0 to 7.5 degrees
  • Interface: High Speed Data Acquisition Card (고속데이터 수집 시스템)
  • Software: COMPEND 2000


  • Manually Adjusted Parameters (수동제어 항목) :
  1. Torsional Spring Rate: By adjusting torsion rod length (샘플의 저항력 조절용으로, 비틀림 스프링 상수 : 토전(비틀림) 로드(바)의 길이를 조정할 수 있습니다.)
  2. Pre-load: By rotating transducer (샘플의 저항력 조절용 토전 변환센서를 회전시켜서)
  3. Total Impact Displacement: By setting actuator mechanical stop (총 충격 변위는 액추에이터의 기계적 정지 장치를 설정 합니다. )
  4. Impact Velocity: By adjusting flow control valve (유압시스템의 유량조절을 통하여 충격속도 조정)


  • Controlled Parameters (PC 제어 항목) :
  1. Actuator Impact Trigger: Solenoid valve (볼시편 충격 발생용)
  2. Actuator Withdrawal: Solenoid valve (볼 시편 후퇴용)
  3. Image Capture: USB endoscope (플레이트 샘플의 표면 충격마모 이미지 실시간 수집)


  • Measured Parameters (측정 항목) :
  1. Torque: Transducer (샘플 저항력)
  2. Pivot Rotation: Encoder (회전수)


  • Services : Electricity: 220/240V, single phase plus neutral, 50/60 Hz, 2 kW

TE 43 충격 마모시험기 – Vertical Force, Normal Force – 개념

Vertical Force : Torsioin Bar로 조절하여 저항 힘(시편의 저항하는 힘)

→

  1. TE 43에서는 토션바(=토크 튜브)를 비틀어 프리로드를(PRELOAD)를 설정하고, 이때 만들어진 저항 토크가 수직 하중으로 환산되며, 그중 플레이트를 실제로 누르는 성분이 정규 하중이 됩니다. 스프링(저항력 조절)을 미리 비틀어 놓고 시작하는 구조라서, 처음부터 얼마만큼의 힘으로 충격을 줄지가 이미 정해져 있는 시험기입니다.
  2. 그래서 수직 하중은  절대적인 실제 힘 값이 아니라,  시험 조건을 맞추기 위한 시험 제어용 기준 하중입니다



Normal Force : Vertical Forace의 수직법선의 힘 (COSθ계산 힘)

→ 볼과 플레이트가 실제로 맞닿는 접촉면에 수직으로 작용하는 힘

→ 마모·손상을 직접 일으키는 하중


중요 포인트: 볼이 움직이는 중심축과 실제 접촉 위치가 약간 어긋나 있기 때문에, Vertical Force ≠ Normal Force 입니다.


Vertical Force (수직하중)→ Normal Force(정규하중) 로 바뀌는 계산 방법

Normal Force 는 다음과 같은 관계로 설명할 수 있습니다.

1. 수직 하중 = 측정된 토크 ÷ 레버 길이 L

2. 정규 하중(Normal Force) = 수직 하중(Vertical Force) × cos θ

3. 따라서 위 두 식을 결합하면, 정규 하중 = (측정된 토크 × cos θ) ÷ L



모델 TE 43에서 VERTICAL 수직 하중은 시험을 제어하기 위한 기준 값이고, 실제로 마모를 만드는 힘은 cos θ 방향의 NORMAL정규 하중이며, 이 힘은 충격 후 회전하면서 점점 커집니다.



*** 더 상세한 기술 자료와 정보를 원하시면은 이 페이지 아래 연락처로 연락 하여 주시기 바랍니다.~
