만능 마찰마모윤활 시험기

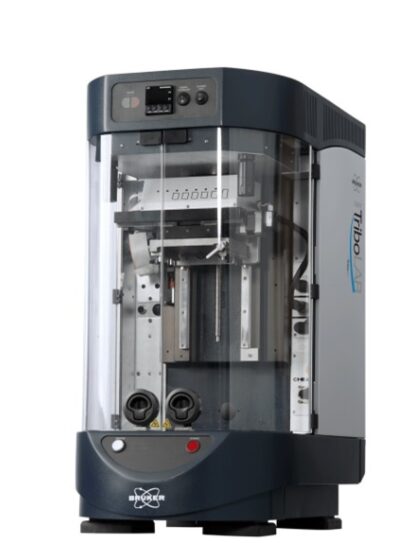

만능 마찰마모윤활 시험기

모델 UMT TRIBOLAB

Nano-Micro-Macro Tribology 시험이 한대의 플랫폼에서 !!!

세계 유명 제조사,연구소,대학교의 3,000 여 고객이 사용중인 BEST SELLER !!!

아래는 BRUKER사 모델 UMT-TRIBOLAB의 동영상 일부 입니다.

글로벌 BRUKER사의 한국대리점 입니다.

로고를 클릭하시어 BRUKER 사 홈페이지를 방문해 보세요

Nano~Micro~Macro Tribology

만능 마찰마모윤활 시험기

모델 UMT TRIBOLAB

연관된 시험기 리스트

영국 PHOENIX사 제품 리스트-1
제품정보
영국 PHOENIX사 제품 리스트-2
제품정보
고온고속 왕복형 마찰마모 시험기
제품정보
고압 마찰마모시험기
제품정보

왜 ? 만능 마찰마모윤활 시험기 인가요 ?

나노~마이크로~매크로의 범위의 다양한 하중제어와 마찰력 측정 센서를 1대의 시험기에 적용 변경 가능 합니다.

다양한 왕복형/회전식 핀온디스크/회전형 블록온링, 시험장치 모듈을 편하게 선택 교체 가능 합니다.

옵션 추가에 따라,

1,000도씨 고온 로크웰 경도, Creep, 스크래치 시험 까지 가능하여,

3,000여 국내외 유명 제조사와 국가연구소에 인정 받은 유명 만능 마찰마모윤활 시험기 입니다. (BRUKER사 모델 UMT TRIBOLAB)


만능 마찰마모윤활 시험기의 수직 하중제어& 마찰력 측정 센서

  1. 만능 마찰마모윤활 시험기에 적용 된 특허 기술, 다양한 2축 수직하중제어 & 마찰력 측정센서 입니다.
  2. 최대 1mN ~ 2,000N 수직하중 제어 및 마찰력 측정 센서를 선택 교체 사용 할 수 있어, 나노~마이크로~매크로 영역의 마찰마모 시험을 한대의 시험기에서 할 수 있습니다.
  3. BRUKER사의 AFM 기술을 적용하여 전기노이지가 최소화된 수직하중 제어와 마찰력 측정(2축센서)를 직접 제조 공급 합니다.

아래는 BRUKER사에서 새로 개발 공급 하는, Gold 시리즈 2축센서인 수직하중 & 마찰력 측정센서의 노이즈 입니다.

  • GOLD Series 센서는 표준 센서 대비 노이즈가 압도적으로 적습니다.
  • 따라서 µ(마찰계수), 마찰력, 마모 시작점, Stribeck curve, stick-slip 등 미세 현상 분석에 훨씬 유리 합니다.
  • 저속/저하중에서의 미세한 마찰 변동 측정에 최적화 되어 있습니다.
BRUKER_UMT TRIBOLAB_2 AXIS LOAD SENSOR_Gold Series


FORCE-TORQUE SENSORS 6D : (OPTIONAL) (MAY NOT BE COMPATIBLE WITH CAP-SENSOR OR HUMIDITY SENSOR) → 6축 동시 측정 센서.

  • 힘 + 토크를 동시에, 6축으로 정밀 측정해야 하는 시험용에 사용.
  • 마찰력만이 아니라, ‘비틀림·회전 토크·힘의 방향성’까지 함께 분석해야 하는 시험용 센서.
  • 2축+토크 센서는 ‘각각 따로’ 보는 것이고, 6D 센서는 ‘같은 순간, 같은 위치에서, 모든 방향’을 한 번에 보는 것입니다.
  • 2축(Fz + Fx) + 토크 센서는 서로 다른 센서 서로 다른 장착 위치, 서로 다른 기준점 입니다.
  • 즉 힘과 토크의 정확한 상관관계를 보기 어려움 미세한 비대칭· 틀어짐은 놓치기 쉬움
  • 시편인 핀과 디스크는 이상적으로는 똑바로 눌리고 똑바로 미끄러지는 것처럼 보이지만, 실제로는 살짝 기울고, 한쪽이 먼저 닿고, 한쪽이 먼저 미끄러집니다.
  • 이때 발생하는 것이 옆으로 미는 힘 (Fy) 기울어지며 생기는 비틀림 토크 (Tx, Ty) 즉, “마찰이 커졌는지” 뿐 아니라 “어느 방향으로 접촉이 무너지기 시작했는지”까지 보여줌.
  • 2축과 토크 센서는 마찰력 결과를 보여주고, 6D 센서는 결과의 원인을 보여줍니다. 6D 센서는 회전· 비틀림이 동반되는 시험에서 마찰 불안정, 마모 코팅 박리 시작을 일반 마찰계수보다 더 빠르게 감지하는 데 필요 합니다.




만능 마찰마모윤활 시험기로 실험 가능한 다양한 마찰운동 형태

만능 마찰마모윤활 시험기 중, 아래, 다양한 저속 왕복형, 고속 왕복형, 회전형 핀온디스크, 회전형 블록온링, 고온경도, 스크래치 시험 장치 모듈 등을 선택 변경하여 사용 가능 합니다. 교체 사용이 매우 쉽습니다.

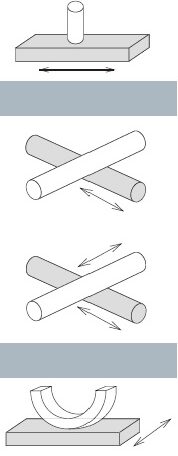

왕복형 마찰운동의다양한 운동

BLOCK ON RING 다양한 마찰운동

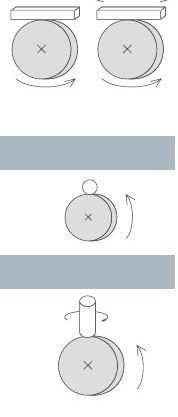

회전형 핀-온-디스크 면접촉 / 볼-온-디스크 점접촉, 디스크-온-디스크 큰면접촉 / 사구식 포볼시험의 다양한 마찰운동

저속 왕복형/ 열십자형/ 지그재그 마찰운동 가능

Block on Ring Test 시험장치 – 외형 ( 위 이미지)

만능 마모 시험기 모듈 중 , 블록 온 링 시험 후, 3차원 측정기로 시료 표면 측정 그래프 (위 이미지)

블록은 상단에서 수직 하중 적용이 되고 회전하는 하부 링에 대해 가압 됩니다. 블록 홀더는 블록을 고정하는 데 사용됩니다. 수평축을 중심으로 회전하는 아버(arbor)에 표준 링을 설치하고, Fx 마찰력 및 Fz 수직하중  데이터를 측정하여 COF를 얻습니다. 위와 같이 3차원 현미경으로 블록의 마모 흔적을 측정할 수 있습니다.

만늠 마모 시험기 중, Pin-on-Vee 블록 시험은, 윤활유의 극압 특성 시험을 할 수 있습니다

핀을 회전시키고 하중을 가하여 V자형 홈에 대해 힘을 가하는 방식으로 수행됩니다.


이 설정은 여러 ASTM 표준 테스트를 수행하는 데 사용할 수 있습니다.

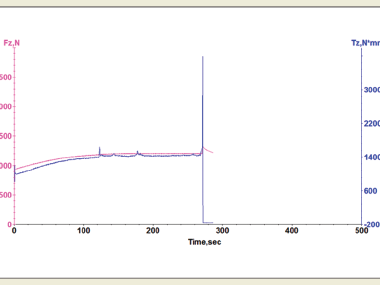

ASTM D3233 Pin and Vee 테스트는 1,174N 하중 및 290rpm에서 5분 동안 길들이는 것으로 시작됩니다. 그런 다음 수직 하중을 1,832N으로 1분 동안 증가시키면서 테스트를 290rpm에서 1분 동안 실행합니다. 다음 단계로, 수직 하중을 연속적으로 증가시키면서 (즉, 1,174 N -> 1,832 N -> 2,828N -> 3,824N) 으로 각각 1분씩 증가 시키면서, 윤활유의 성능이 급격히 나빠질 때까지 진행합니다. 윤활유 기능 및 성능의 실패는 토크(=마찰력)의 급격한 증가로 감지 됩니다. 아래 2번째 그래프에서 토크가 급격히 떨어진 것은, 토크 최대 수치 알람 정지 기능의 영향 입니다.

다양한 마찰마모윤활 시험장치를 빠르고 간단하게 설치 교체 하여, 왕복형, 회전식 핀온디스크, 사구식 4BALL, 블록온링, Pin and Vee, Tapping Torque Test, Stribeck Curve 시험장치 등 만능 마찰마모윤활 시험을 완벽하게 수행 합니다.


스트리벡커브 윤활 특성 시험 소개 사이트 링크

추가로, 스크래치 시험 뿐 아니라, 1,000℃ 고온경도계, CREEP, STIFFNESS, ELASTICITY 등의 물성 시험도 가능 합니다.


만능 마찰마모 시험기 중, 스크래치 시험 장치

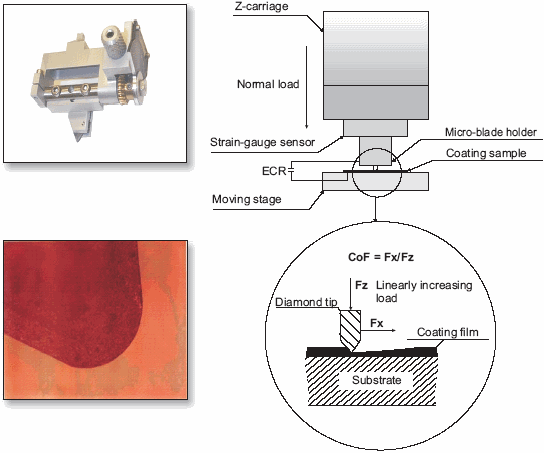

스크레치 시험시 정량적 분석을 위해 다양한 측정센서가 적용 됩니다. 특수음향센서, 마찰계수센서,표면저항,전기저항, 파노라믹 이미지 측정 현미경등. 샘플의 성질에 따라 다양한 스크래치 Tip이 공급 됩니다.

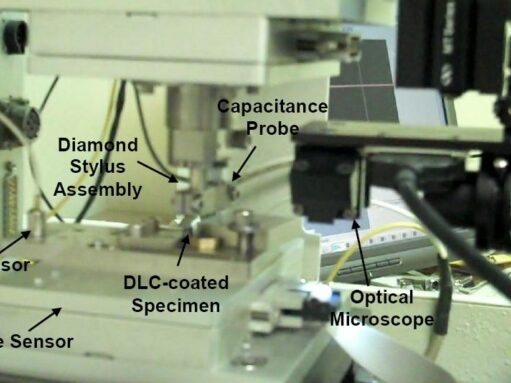

DLC 코팅된 시편의 스크레치 시험을 위하여 상흔측정 현미경,측정 센서, Tip등 세팅 ( 위 이미지)

Panoramic Image 분석기법 (위 이미지)—>

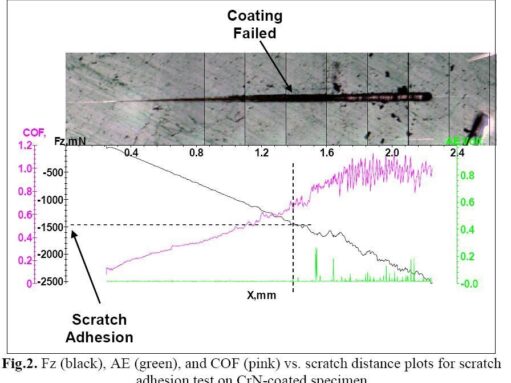

스크레치 시험시, 수십장의 스크래치 상흔 이미지를 측정하여, 한개의 사진으로 이미지화하여(Panoramic기법) 상흔의 이미지와 측정센서 (마찰계수,음향센서, ECR표면저항측정센서)의 수치등을 이용하여 그라프에서 동기화한 정량분석기법 전경



다양한 시험장치 모듈을 30~40초 이내 빠르게 교체 가능한 영상을 확인 하세요.

0:00
0:00



첨단기술의 BRUKER사!

만능 마찰마모윤활 시험기

모델 UMT-Tribolab

(UMT = Universal Mechanical & Tribology Tester)

측정 요소 :

  1. 마찰마모윤활 측정요소 :
  • 다양한 재질표면의 마찰마모윤활(TRIBOLOGY)특성 및 코팅특성 측정
  • 전문적인 회전식 Pin on disc
  • 왕복동식마찰마모
  • Block on Ring / Pin on V
  • Four Ball 내마모
  • 다양한 소재의 고온 내마모마찰 특성
  • 윤활유, 첨가제,그리스유의 – 스트리벡 곡선 시험(Stribeck Curve)
  • 그리스 점성(인장 압축 – Pull Off 방식)
  • 절삭공구 절삭유의 수명 평가 (Tapping Torque Test 방식)
  • 트위스트 압축 시험(Twist compression test) 은 주로 금속 절삭 가공에 사용되는 절삭유(cutting fluid)와 판재 가공(sheet metal forming)에 사용되는 윤활유의 성능을 평가
  • 부식 마모시험기(Tribo Corrosive Test)
  • 클러치, 브레이크 전용 시험 모듈
  • Thrust Wahser 등 면대면 접촉 회전식 시험.
  • 광디스크등의 Tribology특성
  • Hard Disk표면의 마찰계수와 열특성 시험

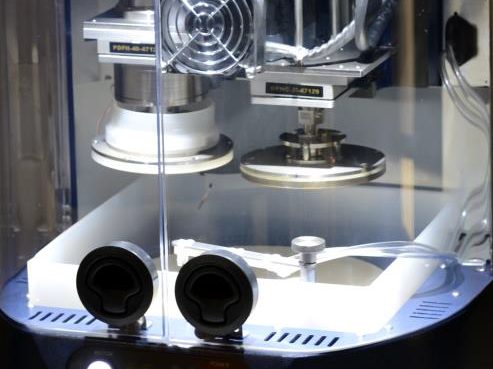

  • CMP 공정 최적화 시뮬레이션

2.스크래치 접착 강도 측정요소 :

  • Scratch Hardness Test (박막 및 후막의 경도 측정용)
  • Scratch Adhesion Test(지그재그, 3D센서로 혁신적인 기술 개발)
  • De-lamination/Adhesion(접착 밀착력 측정)

3.물성 측정요소 :

  • 1,000℃ ROCKWELL HARDNESS (1,200도씨 경도 시험 옵션)
  • Micro Hardness
  • Creep/Stiffness/Plastic Deformation, Elastic Modulus/Youngs Modulus
  • Tensile/Compression
  • Penetration/Piercing Resistance.
  • Sharpness
  • 3 Point Bending
  • 박막의 스크래치 경도

사양 (Specifications) :

  1. 수직 하중제어 및 마찰력 측정센서 (2축 디자인) : 1 mN ~ 2,000 N
  2. 상부 수직 변위 Z축 제어 및 측정 분해능 : 0.5 μm 기본, 0.1 μm 옵션 (수직제어거리 150 mm)
  3. 상부 수평 변위 X축 제어 및 측정 분해능 : 0.25 μm (수평제어거리 120 mm)
  4. 하부 회전식 마찰회전 속도 (Pin on Disc 타입) : 0.1 ~ 5,000 rpm (습식 12 ㎖)
  5. 하부 왕복동식 Y축 최대마찰속도: 60Hz at 1 mm ( Stroke 마찰거리 0.1~25mm) (습식 12㎖)
  6. 하부 회전식 마찰회전속도 (Block on Ring 타입) : 0.1 ~ 5,000 rpm (기본장치 건식 전용/ 습식 옵션 130 or 170 ㎖, Falex 표준 블록(H-60) & 링(S-10)과 호환 )
  7. 하부 저속 왕복형 Y축 속도제어 : 스크래치 시험용. 최대 이동 거리 120 mm / 위치 제어 분해능 0.25 micron / Speed: 0.001 to 10 mm/s / Up to 450 N lateral force
  8. 온도 제어 가열 : 상온 to 400 ℃ / 상온 to 1,000 ℃ / 1,200℃
  9. 온도 제어 냉각 : 상온 to -40℃
  10. 습도 조절 : Humidity Control from 0 to 100% RH, with or without temperature control,
  11. Optical Microscope : 스크래치 시험용, 표면 스트래치 상흔, 마모 이미지 측정.
  12. 옵틱 3차원 측정기 : 마찰마모 시험용 3차원 측정기는, 시험기 내부 마찰동적 상태로 고장이 자주 발생되어, 판매 중지 되었습니다.
  13. ECR 표면저항센서 : 습식 윤활막 형성, 건식 산화막 형성 측정.
  14. AE 음향센서 : 음향에 의하여 코팅 파괴, 분리 현상 측정.
  15. 화학적 부식 마모 시험: Corrosive Electro-Chemical Chamber with an integrated potentiostat/galvanostat (상세 설명 사이트 링크)
  16. 진공챔버:- 10-6 Torr (10-9 bar, 0.1 mPa) standard, 10-7 Torr (10-10 bar, 0.01 mPa) optionalInert gases option


만능 마찰마모윤활 시험기 – 분석 요소 상세 설명

A. ADHESION(접착력)

세계최초로 한 시험기에서 코팅의 Adhesion(접착력)을 시험하는 5가지 방식인 Tape test/Stud-Pull test/Scratch test/indentation test/면도날에 의한 방식등을 수행하여, 박막과 후막의 접착력을 정확하고 다양하게 측정한다.

또한, 고급 평판 유리/스테인레스 스틸 시트 및 접착제의 상대물질에 대한 접착력 실험도 다양한 지그에 의해 가능. 시스템의 하중제어 방식이 Closed Loop Servo Control System으로 하중 적용시, 시편과 해당표면에서 발생되는 실제 하중을 정확히 읽어 주며, 다시 Closed Loop으로 제어하게 되어, 실제 시편이 Soft혹은 Hard 코팅, 볼록/오목/다양한 형태와 상관없이 원하는 하중적용을 벗어나려고 할 경우 이 제어시스템은 신호를 Loop으로 연속적으로 정확히 하중제어를 하게 되어, Constant Load/Progressive load 모두 정확히 시편에 하중제어가 이루어지게 됩니다.

대부분의 유명 타사 장비들은 하중제어가 실제 정확하지 않은 경우가 많습니다. 보통은 일방적인 하중적용과 Output측정방식입니다

2011년 애플과 인텔 모든 협력사에서 지그재그 방식 + 3D(수직하중제어/XY벡터합 마찰력 측정센서) 기술 도입하여 사용!

B. Scratch (스크레치를 통하여 박막코팅의 물성 경도와 코팅밀착력 평가)

Maker에서 특수 설계한 Diamond Tip뿐 아니라,Blade를 이용하여 하중을 증가시키며, 박막 또는 후막을 스크레치하여 코팅을 파괴한 blade가 Substrate를 감지할때 전기저항/표면저항 및 고음향 탐지에 의하여, Critical load를 분석함. 파노라틱 이미지 분석용 디지털카메라및 현미경 옵션.

이 장비는 소프트 코팅재료 혹은 표면이 볼록/오목한 특이한 형상의 표면재질의 경우 기존의 유명도가 높은 스크레치 시험기도 데이터가 매우 불안정해지나, 특수한 하중제어시스템을 도입하여, 이러한 단점을 완전히 제거한 최신 장비임.

ASTM G-171(SCRATCH HARDNESS OF MATERIALS USING A DIAMOND STYLUS)로 100micron~1nano meter 두께의 초박막 필름이나 코팅의 경도치 측정

C. Micro Hardness/Micro Indenting(마이크로 경도/물성)

다양한 압자를 1mN ~ 2,000N의 수직 하중 센서를 선택 선정하여 하중을 정교히 조정하여, Indenting변위 30nm분해능으로 측정범위 30nm~micron meter~milli meter 측정분석.다양한 물성치인 Creep/Relaxation/Youngs Modulus등 측정 및 한 시편에서 수십개의 압점을 찍어 시편의 물성치의 균일성 분석. 마이크로 인덴터 사이트

D. Friction/Wear (마찰/마모/윤활/내구성 수명평가)

  • 지그와 적정센서의 변형에 따라, 한 시험기에서 0.01gram-200kg하중을 선택 적용 가능.
  • 핀온디스크,왕복동식,Block on Ring,Four Ball등의 실험을 고온,진공,부식성 개스및 다양한 분위기를 조성하여 실험을 하는 획기적인 장비임.
  • 하드디스크 및 DVD/CD-R/CD-RW 등의 코팅 및 반도체 WAFER의 공정에서 표면의 열변형 및 마찰,마모율,윤활,연마특성등을 정교히 분석함

E. Creep(일정한 하중에 대한,금속의 변형율)

탄성물질이나 특정 재료및 기구를 일정한 하중을 가하여 대상물질의 변형율을 측정하며, 반대의 성질인 일정한 변형에 대한 하중의 변화치인 Relaxation에 대한 측정.

F. Tensile( 인장, 압축)

Video/Audio/Magnetic Tape를 인장시험기와 같이 적용된 인장력에 대한 탄성율 및 변형률을 분석.

CANTILEVER와 같은 MEMS의 기계적특성(Elastic Modulus/Internal Stress/Stiffness) 및

표면특성 실험에 적합.

적용범위 :

  1. 박막 후막 등 다양한 코팅및 재질의 접착력 평가, De-lamination, 스크레치 저항성/경도특성 평가
  2. LCD/PDP Display의 ITO 코팅과 같은 초박막의 접착특성 평가.
  3. 초박막 등 나노 물성 평가(스크래치와 Indenting방식)
  4. MEMS(Micro Electronic Machine System의 물성) -Cantilevar와 같은 MEMS구조물의 Young’s Modulus, Internal Stress등 측정
  5. 3 Point Bending 시험 – 웨이퍼, LCD 글라스, 금속 판재
  6. 광디스크(DVD,CD-R/RW),마그네틱 헤드/마그테틱 테이프,Media의 물성 및 표면 마찰마모특성
  7. Fastner, Paper
  8. 의료용 수술 tool, needle,suture,ballon
  9. 유리, 안경렌즈, 종이의 코팅접착력 평가,
  10. 윤활유 특성
  11. 코팅의 관통율,
  12. 면도날등의 Sharpness 및 내마모도 평가.
  13. 반도체 웨이퍼 코팅 기술 및 CMP TESTER
  14. 별도로 CMP Tester 및 Control Device를 공급(사용자 :Applied Material, Speed Fam/IPEC,Rodel,IBM..등)




**만능에 가까운 시험구현을 위한 다양한 치구 및 시험기의 혁신적 제어 및 센서 원리를 알고 싶으시면 연락주시기 바랍니다.
