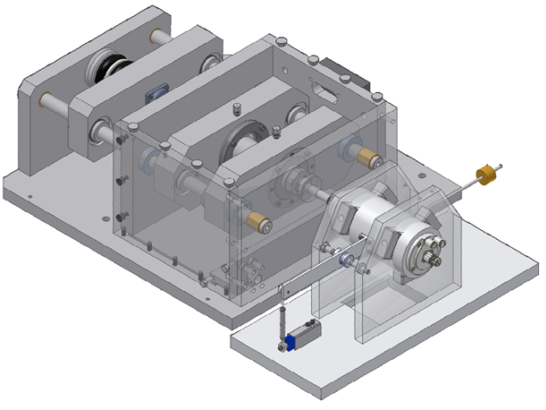

전기자동차 주모터의 고속 베어링 마찰력 시험기
하중 적용 형태 2가지
Axial Load 방향 하중 적용
Axial & Radial 방향 하중 적용
단방향 축하중 방향 하중 모듈 (Axial Load)
깊은 홈 볼 베어링은 약 0.01 x 베어링 동적 부하 용량의 최소 축방향 예압이 필요합니다. 속도가 베어링 제한 속도의 50%를 초과하는 응용 분야에서는 최소 예압 적용의 중요성이 커집니다. 실제 적용에서 고정 축 예압은 샤프트 또는 베어링 하우징에서 웨이브 또는 스프링 와셔를 사용하여 설정됩니다. 이 모듈을 사용하면 축 예압이 서보 제어 공압식 부하 벨로우즈에 의해 설정되어 기계가 작동할 때 예압을 조정할 수 있습니다.
베어링 구성은 두 개의 테스트 베어링으로, 축방향으로 하중이 가해집니다.
복합 원주 방향 및 축방향 하중 모듈(Axial & Radial Load)
이 모듈을 사용하면 축방향 예압을 지속적으로 제어할 수 있을 뿐만 아니라 서보 제어로 원주 방향 하중이 제어 됩니다. 원주 방향 하중은 전기 모터의 회전자 질량을 지지하는 데 필요한 하중을 반영 합니다.
베어링 구성은 4개의 테스트 베어링으로 축 방향 및 원주 방향으로 연속적으로 하중을 받습니다
Technical Specification ;
Motor: | 2.2 kW a.c. spindle motor |
|---|---|
Maximum Motor Speed: | 40,000 rpm |
Configuration: | Torque reaction trunnion (dynamometer) mounting |
Trunnion Bearings: | Porous air bearings |
Force Transducer: | 50 N |
Torque Transducer Range: | 50 Nm |
Maximum Lubricant Supply Rate: | 6.8 l/min |
Maximum Lubricant Supply Temperature: | Ambient to 150°C |
Interface: | Serial Link Interface Module |
Software: | COMPEND 2000 |
Controlled Parameters ;
Motor speed
Applied loads
Test fluid temperature
Test duration
Recorded Parameters ;
Motor speed
Applied loads
Total bearing friction
Lubricant inlet temperature
Bearing outer race temperatures
Combined Radial and Axial Loading
Configuration: Four bearings back-to-back
Bearing Types: Deep groove ball
Shaft Diameters: 20 mm to 35 mm
Maximum Bearing Outside Diameter: 76 mm
Maximum Axial Load per Bearing: 500 N
Maximum Radial Load per Bearing: 500 N
Maximum Axial Load: 500 N
Minimum Axial Load: 10 N
Maximum Radial Load: 1000 N
Minimum Radial Load: 20 N
Axial Loading
Configuration: Two deep grove ball bearings back-to-back
Bearing Types: Deep grove ball
Shaft Diameters: 20 mm to 35 mm
Maximum Bearing Outside Diameter: 76 mm
Maximum Axial Load Per Bearing: 500 N
Maximum Axial Load: 500 N
Minimum Axial Load: 10 N
Services ;
Electricity: 415 V, three phase, 50/60 Hz, 7.5 kW
Clean, dry air: 4 cfm at 8 bar (120 psi)
Mains water and drain: 10 l/min (typical)
