SHINTO TYPE38, 표면의 마찰계수 마모 스크래치 시험기

  1. 일본 SHINTO사 HEIDON 브랜드, 모델 TYPE38
  2. 마찰계수/마모/스크래치등 다양한 특성 측정기
  3. 표면 코팅의 점착력/응집력/밀착력 시험기
  • 저희 한미산업은 2011년부터 일본 SHINTO사 HEIDON 브랜드의 공인 대리점으로서,
  • 모델 TYPE38 마찰마모스크래 시험기를 전문적으로 기술 지원 수리 가능 합니다.

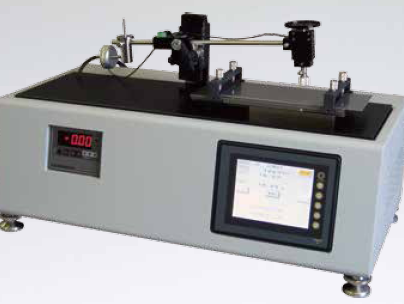

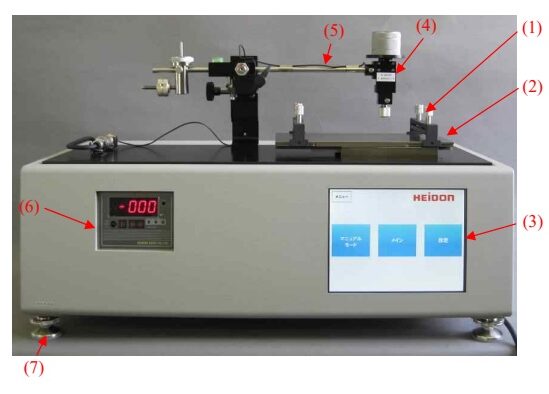

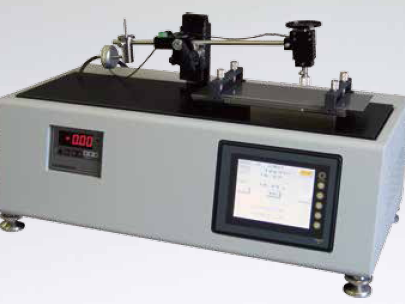

일본 SHINTO사 헤이돈 브랜드의 모델 TYPE38 마찰계수 측정기

아래는 SHINTO사 헤이돈 브랜드의 마찰마모 시험기 여러 모델의 동영상 입니다

****모델 Type 38은 Type14와 유사한 기능의 새모델로 가격이 경제적입니다.

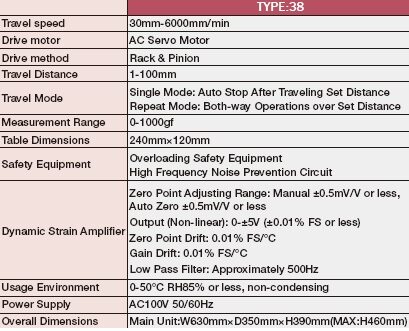

모델 TYPE 38의 상세사양

Stroke speed 5 to 6000mm/min
Drive motor AC servo motor
Drive system Rack and pinion
Stroke length 1 to 100mm
Stroke mode Single mode: Automatically stops upon reaching a preset travel distance
Repeat mode: Reciprocating motion with a preset stroke length (up to 99,999,999 times)
Measuring range 0 to 9.8N
Table dimensions 240mm × 120mm
Safety features Overload safety device
High-frequency noise suppression circuit
Dynamic strain amplifier
Zero-point adjustment range: (Manual adjustment) ±0.5mV/V or less
(Automatic zeroing) ±0.5mV/V or less
Output (non-linear): 0 to ±5V (±0.01%FS or less)
Zero drift: 0.01% F.S./°C
Gain drift: 0.01% F.S./°C
Low-pass filter: Approx. 500Hz
Operating environment 0 to 50°C, 85% RH or less (non-condensing)
Power supply AC100V, 50/60Hz
Overall dimensions W: 630mm × D: 350mm × H: 390mm
* Maximum height: 460mm in pick-up motion
Accessories ■ Load converter: 1 unit
■ Scratch test pin: 1
■ Ball indenter (φ10mm): 1 set
■ ASTM flat indenter: 1 set
■ Power supply cord: 1
■ Acrylic cover: 1
■ Parts case: 1
■ Operation manual: 1
■ Tools: 1 set


TYPE 14FW vs TYPE 18L vs TYPE 38 – 비교사양 테이블

  • TYPE 18은 마찰력 측정기능이 제외된 단순한 타입이며, TYPE 18L 은 선형적인 하중증가 환경에서 스크래치 시험에 장점이 있습니다 → 낮은 정밀 하중제어 특징, 하중증가 제어형 Continuous loading: 0 to 50g, 0 to 100g, and 0 to 200g, Constant load: 200g


  • 세 모델의 허용 시편 두께, 마찰력 측정 시스템 등을 비교 하면은,


1. 하부 시편 허용 두께는 사용되는 상부 지그에 따라 다릅니다. 가열 장치가 없는 경우:


  • TYPE : 18L

상부/하부 지그 및 시편의 총 두께: 최대 약 30mm

최대 깊이 방향: 100mm 최대 폭: 180mm

  • TYPE : 38

상부/하부 지그 및 시편의 총 두께: 최대 약 50mm

최대 깊이 방향: 110mm 최대 폭: 240mm

  • TYPE : 14FW

상부/하부 지그 및 시편의 총 두께: 최대 약 50mm

최대 깊이 방향: 110mm 최대 폭: 240mm


가열 장치를 설치하면 높이가 30mm 증가하므로 사용 가능한 수직 거리가 30mm 감소합니다.

또한, φ27mm 인공피부 시험 홀더를 사용할 경우 높이가 21mm 차지되므로 사용 가능한 수직 거리가 21mm 더 줄어듭니다.


따라서 가열 장치와 인공피부 홀더를 함께 사용할 경우 수직 거리의 총 감소량은 51 mm가 됩니다.


2. 수직 이동 범위를 100mm로 변경했을 때 하부 시편의 최대 두께(폭/깊이 포함)에 관하여:


지지점의 수직 이동 범위를 100mm로 변경하고 가열 장치를 설치하지 않은 경우:


  • TYPE : 18L

상부/하부 지그 및 시편의 총 두께: 최대 약 100mm

최대 깊이: 100mm 최대 폭: 180mm

  • TYPE : 38

상부/하부 지그 및 시편의 총 두께: 최대 약 두께: 100mm

최대 깊이: 110mm 최대 너비: 240mm

  • TYPE : 14FW

상부/하부 지그 및 시료의 총 두께: 최대 약 100mm

최대 깊이: 110mm 최대 너비: 240mm


가열 장치를 설치하면 높이가 30mm 증가하므로 사용 가능한 수직 거리가 30mm 감소합니다.


또한, φ27mm 인조피 홀더를 사용하는 경우 높이가 21mm 차지되므로 사용 가능한 수직 거리가 추가로 21mm 감소합니다.


따라서 가열 장치와 인조피 홀더를 함께 사용하는 경우 총 수직 거리 감소는 51mm가 됩니다.

TYPE 14FW TYPE 38 Type 18L 의 최대 수직 하중 관련 :


  • TYPE 14FW , TYPE 38, TYPE 18L의 최대 수직 하중은 1kg입니다.


  • TYPE 38 및 TYPE18L의 경우, 로드셀을 더 작은 용량의 로드셀로 교체하면 최대 수직 하중도 그에 따라 감소합니다. 예를 들어, 100g 로드셀을 사용하는 경우 최대 적용 하중은 100g으로 제한 됩니다.

Type 14FW와 Type 38의 가장 큰 차이점 :


  • TYPE 14FW

시스템은 카운터웨이트를 사용하여 수평을 맞춘 후, 오른쪽 측면에 무게를 올려놓고 테스트를 수행합니다.

로드셀은 왼쪽 측면에 위치하여 마찰력을 측정합니다.

이러한 구성 덕분에 저용량 로드셀을 사용하면서도 고하중 마찰 테스트가 가능합니다.

예를 들어, 100gf 로드셀을 사용하더라도 최대 수직 하중은 1kg에 도달할 수 있습니다.


마찰력 측정 로드셀이 왼쪽 측면에 위치하므로 이동 테이블에서 고온(300°C 이상) 테스트 및 가혹한 액체 침지 테스트(예: 산성 또는 알칼리성 환경)를 수행할 수 있습니다.


액체 환경에서의 측정 또한 가능합니다.

왕복 마모 시험에서는 전진 스트로크(오른쪽 이동) 동안의 마찰력만 측정할 수 있습니다.

고성능 동적 변형률 증폭기는 PASS, 100Hz, 10Hz, 1Hz의 필터 기능을 선택할 수 있습니다.


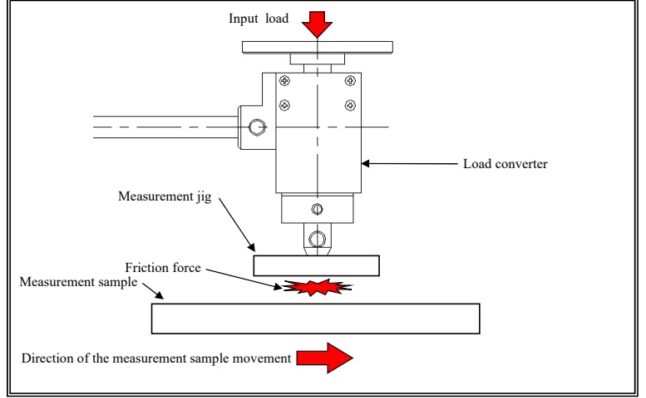

  • TYPE:38

시스템은 카운터웨이트를 사용하여 수평을 맞춘 후, 오른쪽 측면에 추를 올려놓고 시험을 수행합니다.

마찰력 측정 로드셀은 오른쪽 측면의 추 아래에 설치되므로 감도가 높습니다.

그러나 측정 한계로 인해 높은 하중 하에서의 낮은 마찰력은 정확하게 측정할 수 없습니다.

로드셀의 용량에 해당하는 하중만 적용할 수 있습니다. 예를 들어, 100g 로드셀을 사용하는 경우 적용할 수 있는 무게도 100g으로 제한됩니다.


왕복 마모 시험이 가능하며, 전진 스트로크와 복귀 스트로크 모두에서 마찰력을 측정할 수 있습니다.


동적 변형률 증폭기는 500Hz 저역 통과 필터를 적용한 상태에서만 측정이 가능합니다.

액체 측정 또한 가능하지만, 안전한 액체를 사용하고 저온(실온 수준)에서만 가능합니다.

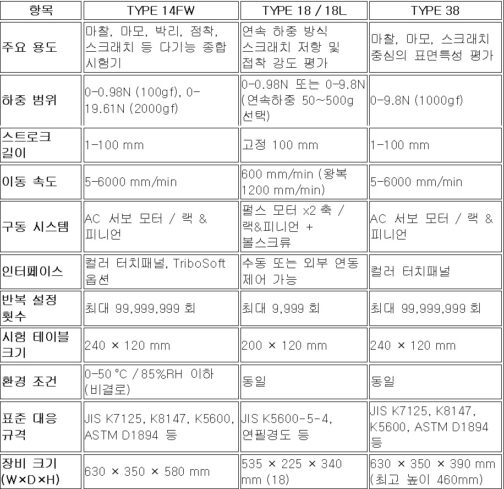

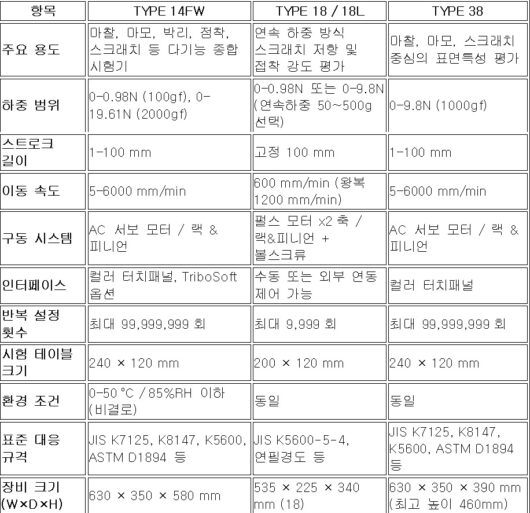

항목 TYPE 14FW TYPE 18 / 18L TYPE 38
주요 용도 마찰력, 마모, 박리, 접착, 스크래치 등 다기능 종합 시험기 연속 하중 제어 방식 스크래치 저항 및 접착 강도 평가, 마찰력 마찰력, 마모, 스크래치 중심의 표면 특성 평가
마찰력 측정 범위 0~0.98N (100gf), 0~19.61N (2000gf) 0 to 9.8N 0~9.8N (1000gf)
Dynamic strain amplifier High-performance dynamic strain amplifier with selectable filters: PASS / 100 Hz / 10 Hz / 1 Hz Filter: 1/10/100/PASS Commercial dynamic strain amplifier with fixed 500 Hz low-pass filter
수직하중 0 to 1,000 g Continuous loading: 0 to 50g, 0 to 100g, and 0 to 200g
Constant load: 200g, Max 1,000 g 		0 to 1,000 g
스트로크 길이 1~100 mm 고정 100 mm 1~100 mm
이동 속도 5~6000 mm/min 600 mm/min (왕복 1200 mm/min) 5~6000 mm/min
구동 시스템 AC 서보 모터 / 랙 & 피니언 펄스 모터 ×2축 / 랙&피니언 + 볼스크류 AC 서보 모터 / 랙 & 피니언
인터페이스 컬러 터치패널, TriboSoft 탑재 수동 또는 외부 연동 제어 가능 컬러 터치패널
반복 설정 횟수 최대 99,999,999회 최대 9,999회 최대 99,999,999회
시험 테이블 크기 240 × 120 mm 200 × 120 mm 240 × 120 mm
환경 조건 0~50℃ / 85%RH 이하 (비결로) 동일 동일
표준 대응 규격 JIS K7125, K8147, K5600, ASTM D1894 등 JIS K5600-5-4, 연필경도 등 JIS K7125, K8147, K5600, ASTM D1894 등
장비 크기 (W×D×H) 630 × 350 × 580 mm 535 × 225 × 340 mm 630 × 350 × 390 mm
필터 느낌 Tribology에서 실제 의미 / 용도
PASS 원본 그대로 연구용 동적 분석, Stick-slip, 순간 마찰 변화 분석
500Hz 거의 원본 일반 고속 마찰 측정, 고주파 노이즈 감소
100Hz 안정적 일반적인 마찰 및 마모 시험
10Hz 매우 부드러움 평균 마찰 분석, 장기 트렌드 확인
1Hz 거의 평균값 장기 안정성 평가, 평균 마찰 흐름 확인

연관된 시험기 리스트

일본 신토 헤이돈 타입14-마찰계수 측정기
신토 헤이돈 TYPE14 마찰계수 측정기
제품정보
2025년 새로 출시. TABER사 직선식 마모시험기 모델 5770, 다양한 소재의 직선형 왕복 운동 마모시험과 추가로 스크래치 시험, 섬유 마찰견뢰도 시험을 할 수 있습니다.
TABER사 직선식 마모 시험기-모델 5770
제품정보
시그마미터=SIGMAMETER
시그마미터=SIGMAMETER
제품정보
강자성소재의 잔류오스테나이트 측정기는 딱딱한 마그네틱 성질을 띄우는 강자성 소재와 초경합금의 담금질 전후에MARTENSITE 공정에서 불필요한 잔류오스테나이트 발생 양을 생산현장에서 빠르게 측정하는 측정기 입니다.
강자성 소재의 잔류오스테나이트 측정기
제품정보

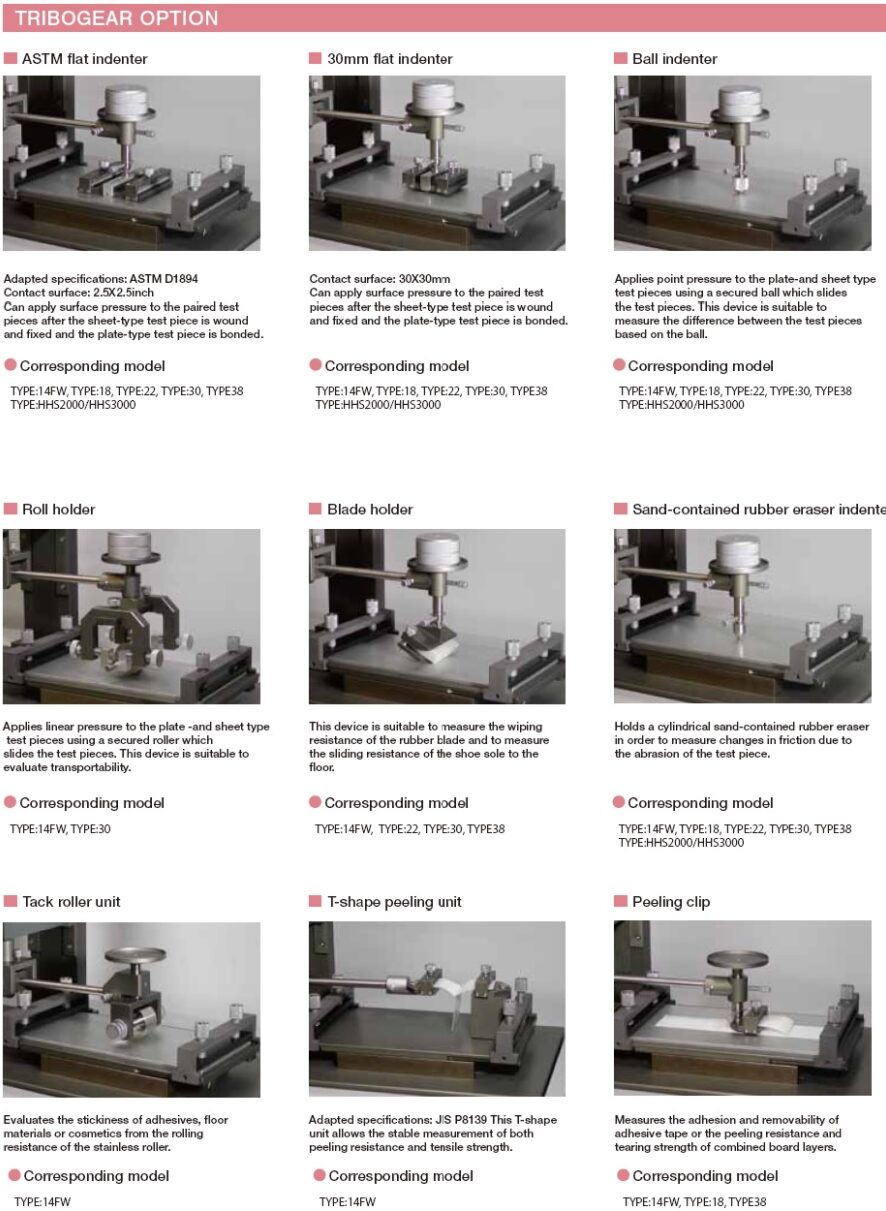

아래 옵션 사항은 모델별(Type)로 시험 가능한 치구 장치를 나타내는 것 입니다.

  1. ASTM Flat Indenter : 평면 접촉 시 마찰/마모/접착력 측정용
  2. Ball Indenter : 점 접촉 시험 (강구, 세라믹 등으로 압입)
  3. Scratch Test Pin : 스크래치 저항력 평가, 스크래치 경도 측정
  4. Roller Jig : 스테인리스 롤러 회전 저항을 통한 점착력/부드러움 평가
  5. Blade Holder : 날(edge) 접촉 마모/스크래치 시험 (선 접촉 구조)
  6. Sand-contained Eraser Holder : 연마성 고무를 통한 스크래치 마모 및 마찰 변화 측정
  7. Pencil Hardness Holder : 연필 경도 시험 (JIS K5600-5-4 대응, 필름 강도 평가)

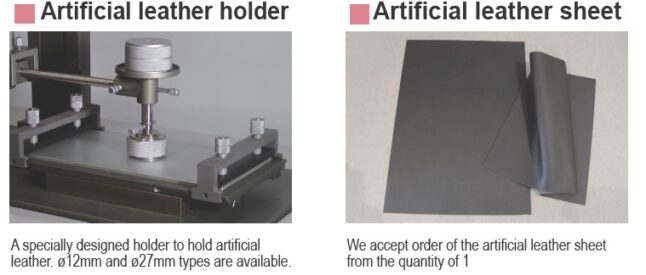

  8. Artificial Leather Holder : 인조가죽 소재 마찰감 및 마모 특성 측정용
  9. Steel Wool Holder : 스틸 울/거즈/고무 등으로 마찰/마모 진행 시 변화 감지
  10. Y-Stage Feeding Unit : 시편의 Y축 이동 시험 – 다축 마찰 시험 자동화에 유리
  11. Heating Plate (HP2000/5000) : 고온(200~500℃) 조건에서 마찰/마모 시험
  12. Cooling Unit (PC2000) : Peltier 방식 냉각 장치 – 저온 마찰/마모 시험
  13. Liquid Tray : 윤활유·용액 내 마찰/마모 시험
  14. CCD 카메라/Tribosystem : 마모 상태, 박리, 입자 이동 등의 영상 관찰
